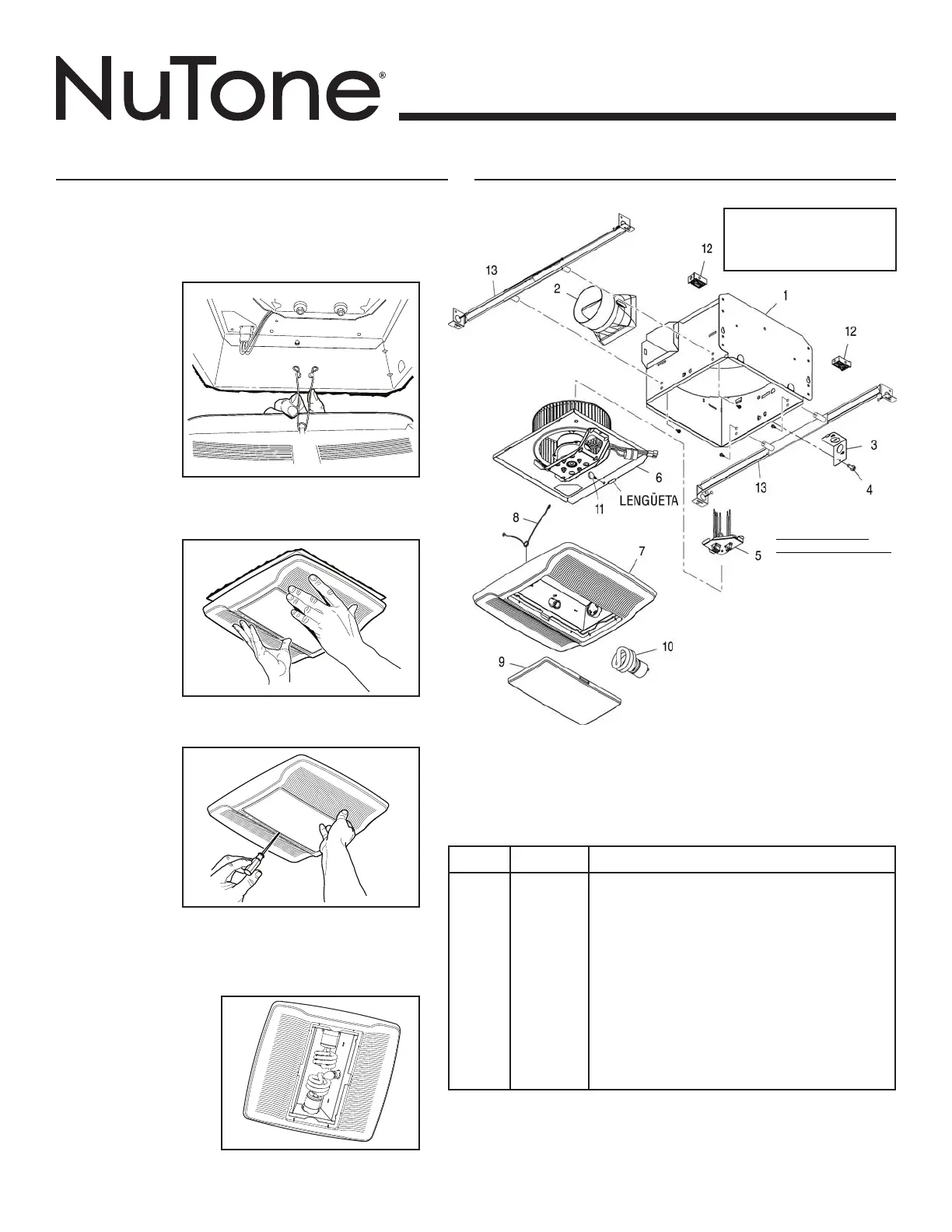

Página 8
MODELOS QTREN080FLT • QTREN110FLT
99044457A
7. Empuje
la rejilla
contra
el cielo
raso.
9. Instale las
bombillas.
Se incluye
las
bombillas
fluorescente.
Compre una bombilla
incandescente para
lámpara de noche (de
4 W).
Inserte las bombillas
en sus receptáculos.
Vuelva a colocar la
lente.
8. Saque la
lente de la
lámpara.
Con cuidado,
inserte un
destornillador
plano pequeño
entre la parilla
y la lente de
lámpara. Haga
palanca con el
destornillador y
saque la lente.
INSTALE LA REJILLA
5. Termine el cielo raso.
Instale el material del cielo raso. Recorte alrededor de la cubierta.
6. Acople
la rejilla
a la
cubierta.
Apriete los
resortes de
la rejilla e
insértelos en
las lengüetas
que se
encuentran a
cada lado de
la cubierta.
PIEZAS DE REPUESTO
Clave n.
o
Pieza n.
o
Descripción
1 97016466
2 97016449
3 98010102
4 99170245
5 97018011
6 97017855
97017856
7 97018274
8 99140199
9 99111401
10 99271381
11 99420665
12 97018014
13 QTNHB1
Al hacer el pedido de una pieza de servicio se debe especificar el número de la
pieza (no el número de la clave).
NOTA DE SERVICIO
Para desmontar el
conjunto del ventilador:
Desenchufe el motor.
Saque el tornillo de
mariposa (11) de la
brida de la placa del
motor. Localice la
LENGÜETA única de
la placa del motor (se
encuentra junto al
receptáculo). Empuje
hacia arriba cerca de la
lengüeta de la placa del
motor al mismo tiempo
que empuja hacia afuera
el costado de la cubi-
erta. O bien, introduzca
un destornillador de
punta recta en la ranura
de la cubierta (junto a la
lengüeta) y haga girar el
destornillador.
Las piezas de recambio se
pueden ahora pedir en nuestro
Web site. Visítenos por favor
en www.nutone.com
Cubierta
Conector de conductor, 4 pulg.
Placa de cableado
Tornillo n.
o
8-18 x 0.375
Conjunto del panel de cableado/arnés
Conjunto del ventilador (QTREN080FLT)
Conjunto del ventilador (QTREN110FLT)
Conjunto de la rejilla
(incluyen las piezas de las claves n.
o
8, 9 y 10)
Resorte de la rejilla (se requieren 2)
Lente
Bombilla fluorescente, GU24, 18 W (se requieren 2)
Tornillo de mariposa n.
o
8-18 x 0.375
Separador (provisto 2)
Juego de barra de suspención
