Modelo 56448
InstalacIón
1. Fije el distribuidor a un grifo de manguera de
exteriores.
2. Fije el distribuidor a la pared utilizando los herrajes de
montaje y las instrucciones que se suministran.
3. Fije hasta 4 válvulas a las salidas del distribuidor (las
válvulas trabajan electrónicamente y deberán fijarse al
temporizador para el funcionamiento adecuado).
4. Conecte el cable desde cada válvula a uno de
los puertos numerados en la parte posterior
del temporizador. Los números 1 al 4 son las
“ESTACIONES” utilizadas mientras programa el
temporizador.
5. Coloque dos baterías alcalinas AA en la bandeja
para baterías (puede retirar la bandeja para baterías
halándola hacia la izquierda).
Cerciórese que las válvulas estén fijadas al temporizador
antes de instalar las baterías. Una vez que las
baterías estén instaladas el temporizador comenzará
inmediatamente a iniciar la secuencia. En la pantalla
aparecerá una cuenta regresiva de 150 hacia abajo
hasta 0, lo cual durará unos minutos. Su temporizador
puede programarse utilizando la cuenta regresiva, pero
las válvulas no pueden activarse hasta que se haya
terminado.
6. Cree su programa en el temporizador.
7. Deslice el temporizador en el soporte de montaje del
distribuidor.
8. Abra el grifo de la manguera.
9. Si las válvulas están colocadas en las dos posiciones
externas del distribuidor, las llaves de paso del
distribuidor deberán estar abiertas.
MONTAJE DEL DISTRIBUIDOR A LA PARED
1. Fije la varilla de soporte al distribuidor insertándola en
los dos agujeros de montaje en la parte posterior del
distribuidor.
2. Marque donde el soporte toca la pared.
3. Perfore un agujero guía utilizando una broca de ¼".
4. Fije la varilla de soporte utilizando el tornillo que se
suministra.
COLOCACIÓN DE LAS BATERÍAS
1. Retire la bandeja al costado del temporizador
deslizándola hacia la izquierda.
2. Inserte dos baterías alcalinas AA (1.5V) (no se
suministran) y vuelva a colocar la bandeja.
3. Cambie las baterías cuando aparezca el icono de
batería baja. Sustituya las baterías en 30 segundos o se
perderá la programación del temporizador.
Consejo: retire las baterías cuando el temporizador no
esté en uso durante un período prolongado de tiempo.
ProgramacIón del
temPorIzador
Gire la esfera a las posiciones que se ilustran más abajo
para completar su instalación.
CONFIGURACIÓN DEL RELOJ
1. Presione el botón + para adelantar la hora del
reloj (mantenga presionado el botón para avanzar
rápidamente).
2. Presione el botón – para atrasar la hora del reloj
(mantenga presionado el botón para atrasar
rápidamente).
HORA DE INICIO
1. Presione el botón STATION (estación) para seleccionar
cada estación (de la 1 a la 4) que esté en uso.
(La válvula deberá fijarse a la estación que está
programando para el funcionamiento adecuado).
2. Presione el botón + para adelantar la hora de
inicio (mantenga presionado el botón para avanzar
rápidamente).
3. Presione el botón – para atrasar la hora de inicio
(mantenga presionado el botón para atrasar
rápidamente).
Nota: este temporizador funcionará únicamente con una
estación a la vez. Si los tiempos de inicio se superponen,
el temporizador terminará la hora de inicio más temprana
antes de comenzar con la siguiente estación.
POR CUÁNTO TIEMPO
1. Presione el botón STATION (estación) para seleccionar
cada estación (de la 1 a la 4) que esté en uso.
2. Configure el tiempo que desea regar desde 1 a 240
minutos utilizando los botones + y –.
CON CUÁNTA FRECUENCIA
1. Presione el botón STATION (estación) para seleccionar
cada estación (de la 1 a la 4) que esté en uso.
2. Configure la frecuencia de riego tal como cada 6 h, 12
h o de 1 a 7 días utilizando los botones + y –. 1 es todos
los días, 2 es en días alternos, etc. hasta 7 días.
AUTOMÁTICO
1. El temporizador riega de acuerdo con el tiempo
de inicio programado, la estación, la duración y la
frecuencia.
POSTERGACIÓN POR LLUVIA
1. Cuando esté en AUTO, presione el botón + para hacer
una pausa en el riego de 24 h, 48 h, o 72 h. Presionar
múltiples veces el botón + alternará entre estas
opciones.
2. La pantalla destellará entre la hora actual y las horas
restantes antes de que el ciclo de riego programado se
reactive.
3. Para eliminar la postergación por lluvia, gire la esfera
a OFF y luego de nuevo a AUTO o presione el botón
MANUAL/CLEAR.
RIEGO MANUAL/A MANO
Para regar sin interrumpir la programación de riego
configurada
1. Presione el botón MANUAL/CLEAR.
2. Presione el botón STATION para seleccionar una
estación individual (de la 1 a la 4) o seleccione las
cuatro estaciones (1, 2, 3, 4).
3. Utilice los botones + y – para configurar el tiempo
de riego manual desde 1 hasta 240 minutos. (Tomará
aproximadamente 3 segundos para que el agua se
active después de que haya seleccionado los minutos
de riego manual).
4. Para retirar el riego manual (desactivarlo), gire la
esfera a la posición OFF o presione el botón MANUAL/
CLEAR.
5. Para retomar la programación de riego configurada,
cerciórese que la esfera esté en AUTO.
IdentIfIcacIón Y solucIón
de Problemas
EL TEMPORIZADOR MUESTRA 6 AM TODO EL TIEMPO:
REVISE SI:
1. Hay una etiqueta adhesiva sobre la pantalla
LA VÁLVULA NO SE ABRE/CIERRA.
REVISE SI:
1. La válvula está adecuadamente conectada al
temporizador
2. La presión excede de 100 PSI
3. Las baterías están bajas
EL AGUA NO SE ACTIVA A LA HORA DESEADA.
REVISE SI:
1. El reloj se ha colocado en la hora correcta incluyendo
AM y PM
2. La hora de inicio se ha colocado en la hora deseada
incluyendo AM y PM
3. La postergación por lluvia está activada
4. Hay horas de inicio superpuestas
EL TEMPORIZADOR NO RIEGA.
REVISE SI:
1. El temporizador está colocado en AUTO
2. El grifo de la manguera y la llave de paso del
distribuidor de esa estación están abiertos
3. Las baterías están bajas
4. El reloj se ha colocado en la hora correcta incluyendo
AM y PM
5. La postergación por lluvia está activada
EL FLUJO DE AGUA NO SE DETIENE.
REVISE SI:
1. La duración del riego está configurada al tiempo
deseado
2. Las horas de inicio se superponen
InstruccIones
Para el sIstema
de rIego
automátIco
Para PatIo
4
3
2
1

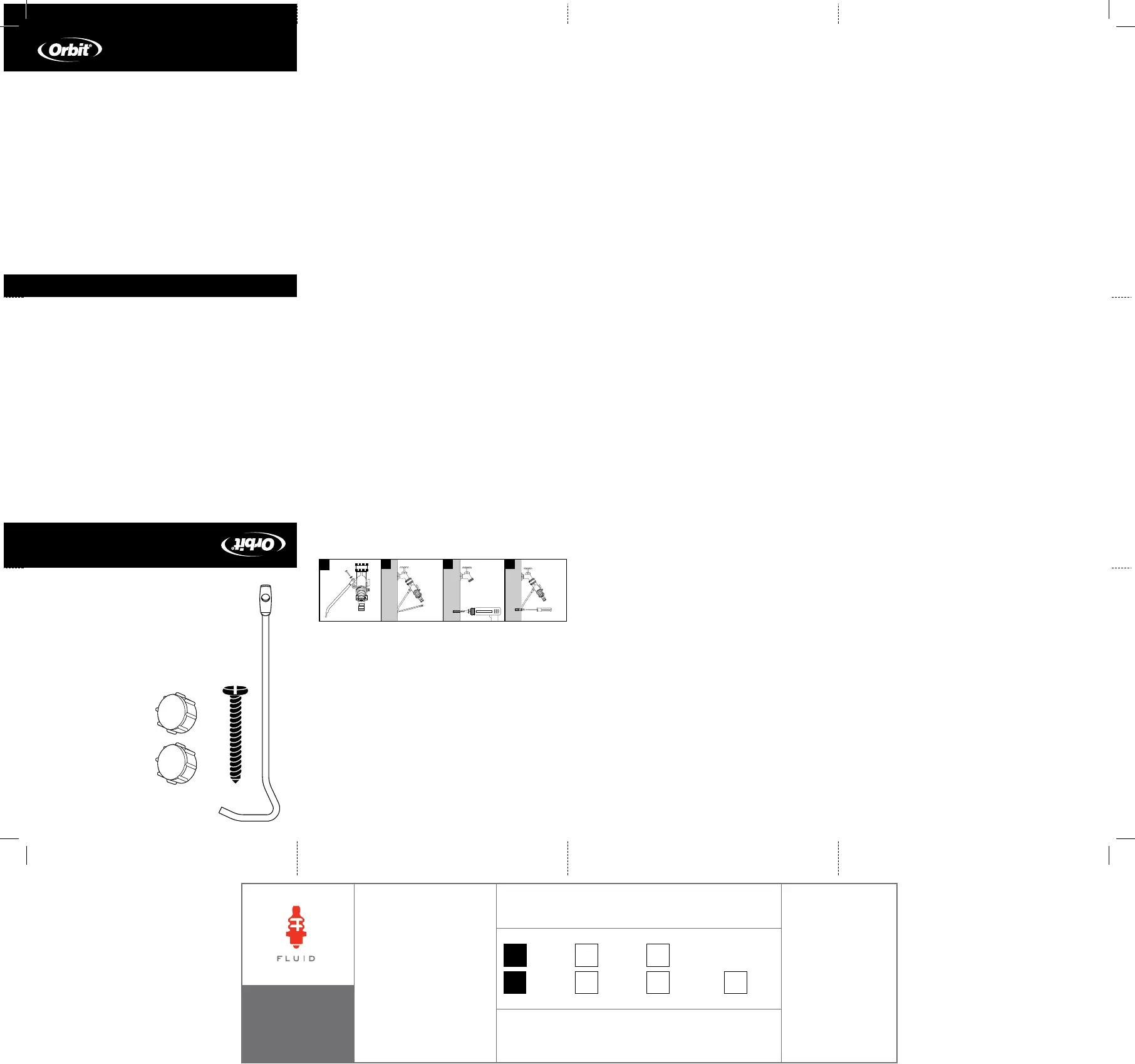

El producto incluye:
A (2) Tapones terminales
B (1) Tornillo cabeza redonda Nº 14
C (1) Varilla de soporte de 7 1/4 in. (18.4 cm)
PN 27752-24 rD
Orbit
®
Irrigation Products, Inc.
North Salt Lake, UT 84054
1-800-488-6156
www.orbitonline.com
© 2010 Orbit Irrigation Products, Inc.
Todos los derechos reservados. Todos los nombres
comerciales son marcas comerciales registradas
de los fabricantes respectivos mencionados.
p 801 295 9820
f 801 951 5815
www.fluid-studio.net
1065 South 500 West
Bountiful, Utah 84010
proof no: 3
date: 10.05.10
des: MZ spck: MZ
job no: N/A
client: Orbit
sku: 56448
upc: N/A
file name: 56448-24 rA.indd
software: InDesign CS5
colors
additional instructions:
· Font sizes cannot be smaller than 7 pt.
·
·
color
non printing
PMS
????
PMS
????
color
non printing
PMS
????
Registration
BLACK
Printers are responsible for
meeting print production
requirements. Any changes
must be approved by the
client and Fluid Studio.
printed piece must meet
designated specifications
on this form.
dimensions:
flat: w: 10" h: 7.5"
finished: w 2.5" d: " h 2.5"
© 2007 Fluid Studio. This
work is the property of Fluid
Studio, and cannot be used,
reproduced or distributed
in any way without their
express permission.
Presión de agua de riego
Mínima: 25 psi Máxima: 100 psi
Temperatura de trabajo
Máxima: no debe exceder de 120 grados F (49° C)
Mínima: Evite el congelamiento
Advertencias
Para uso en exteriores con agua fría solamente.
PN 56448-24 rA
