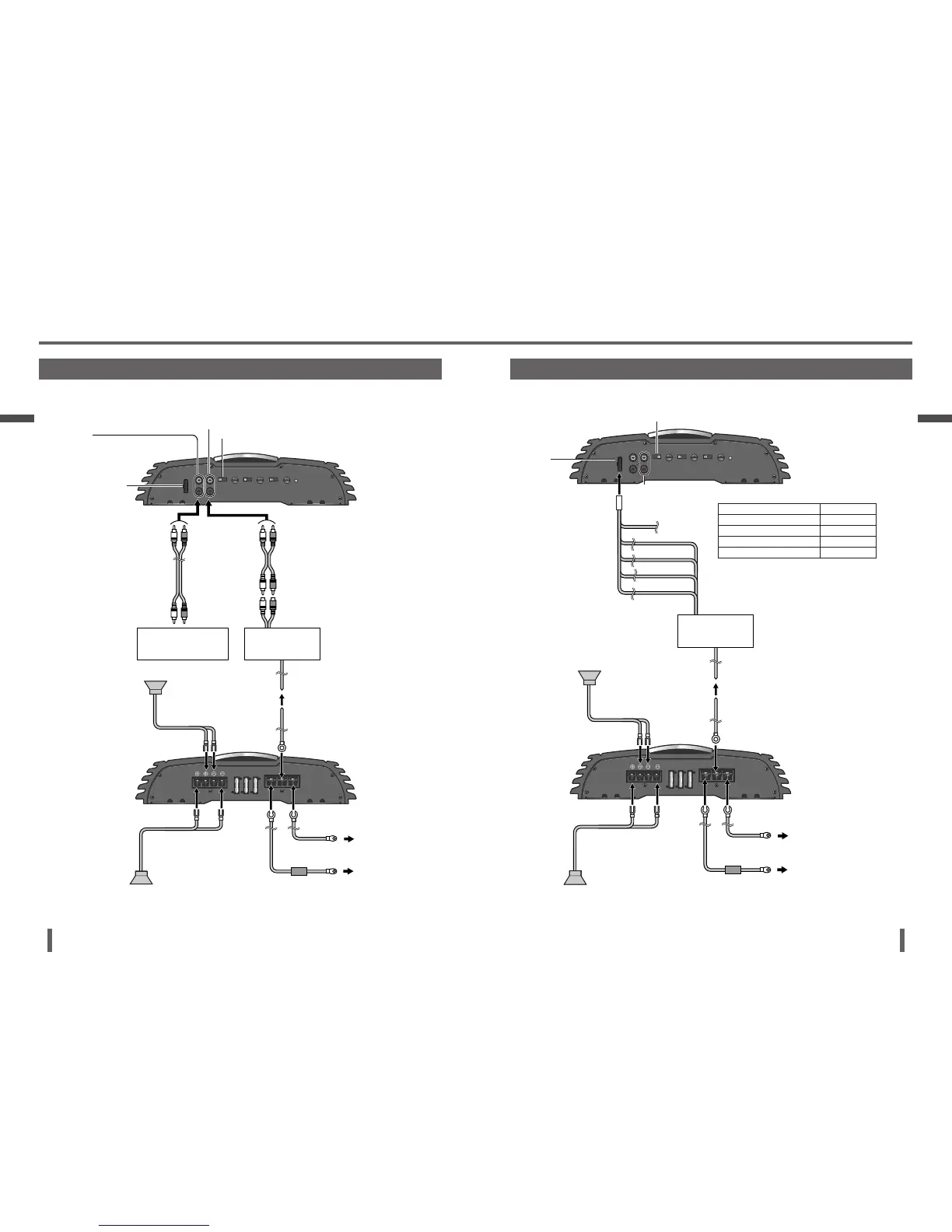

Câblage <CY-PAD1003N>
Connexions de haut-parleur avec câble RCA
Exemple: Système d’entrée 2 canaux
Appareil principal
Amplifi cateur de
puissance
PRE-OUT
Gauche (min. 2 )
Droite (min. 2 )
Fil de batterie (jaune)
À la batterie du véhicule,
continu12 V c.c.
Fil de commande d’amplifi cateur externe
(Bleu rayé blanc)
Au fi l d’alimentation de commande
d’amplifi cateur externe de l’appareil
principal.
Fil de masse (noir)
À une partie métallique
dénudée et propre du
châssis du véhicule.
SPEAKERS INPUT
Inutilisé.
OUTPUT
Pour la connexion d’un
autre amplifi cateur de
puissance:
INPUT
Câble RCA
(en option)
L (blanc)
L (blanc)
L (blanc)
R (rouge)
Câble RCA
(en option)
R (rouge)
R (rouge)
Connexions du haut-parleur avec les connecteurs SPEAKERS INPUT
Exemple: Système d’entrée 2 canaux
INPUT
(Inutilisé.)
Appareil principal
Fil de batterie (jaune)
À la batterie du véhicule,
continu12 V c.c.
Fil de masse (noir)
À une partie métallique dénudée et
propre du châssis du véhicule.
Fil de commande d’amplifi cateur externe
(Bleu rayé blanc)
Au fi l d’alimentation de commande
d’amplifi cateur externe de l’appareil principal.
Gauche (min. 2 )
Droite (min. 2 )
SPEAKERS
INPUT
Sortie haut-parleur
Connecteur d’entrée de
haut-parleur
Couleur du fi l de haut-parleur Canal
Blanc Gauche ()
Blanc rayé noir Gauche ()
Gris Droite ()
Gris rayé noir Droite ()
INPUT SELECT
LINE
INPUT SELECT
SPEAKERS
Fil de masse
Remarque concernant le fi l de masse du
connecteur d’entrée de haut-parleur :
Connecter à la mise à la terre de l’appareil
principal.
Éviter de court-circuiter la sortie de
haut-parleur et la mise à la masse. Cela
endommagerait l’appareil.
