Υπόδειξη: Η πλάκα έδρασης
7
πρέπει να
βρίσκεται συνδεμένη στην επιφάνεια υλικού.
7

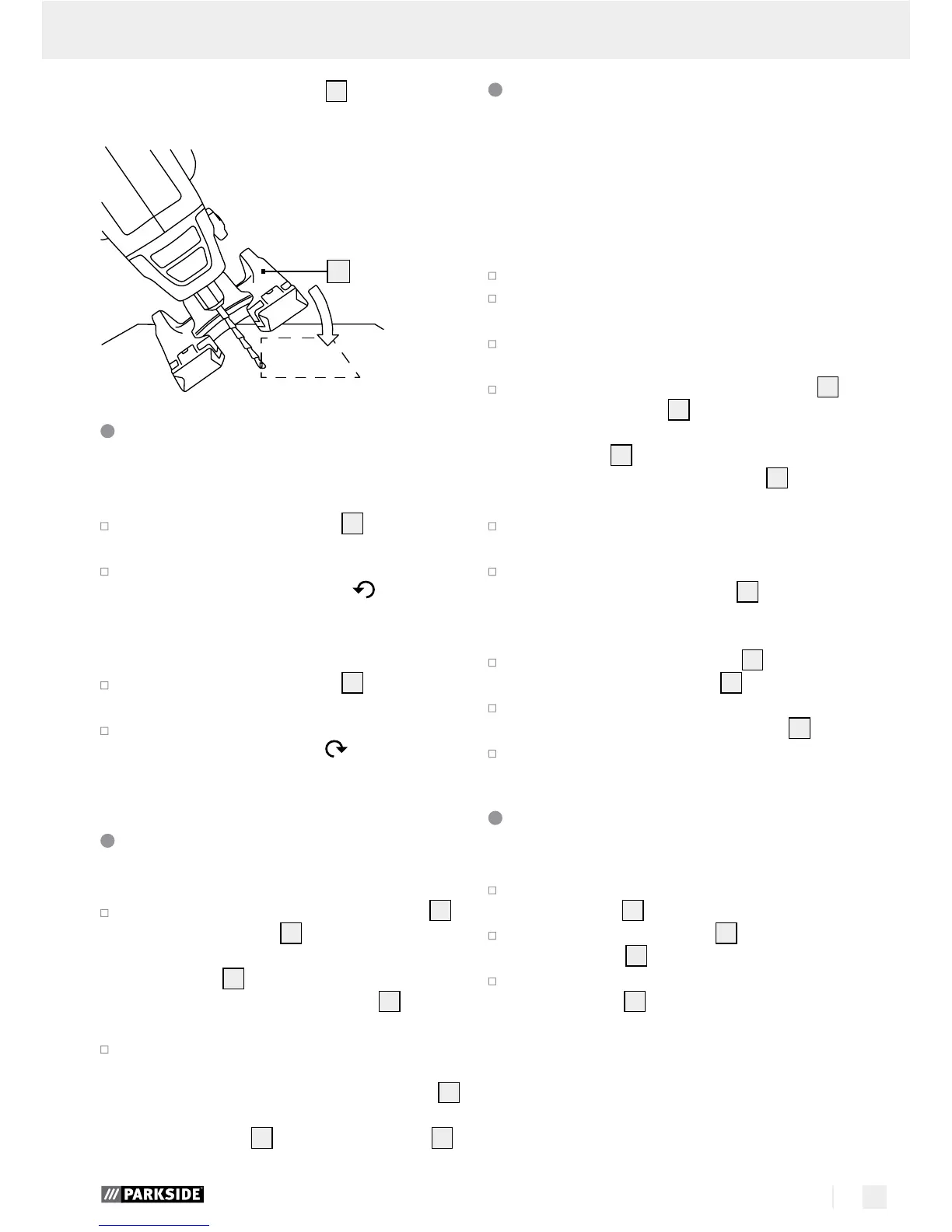

Αιώρηση χειρολαβής
(βλέπε Εικ. F)
Αιώρηση σε οριζόντια θέση
Πιέστε το κλείδωμα αιώρησης
13
και κρατήστε
το πατημένο.
Στρέψτε την χειρολαβή αριστερόστροφα από
την κάθετη στην οριζόντια θέση
για τόσο,
ώσπου να κλειδώσει στο κλείδωμα αιώρησης.
Αιώρηση σε κάθετη θέση
Πιέστε το κλείδωμα αιώρησης
13
και κρατήστε
το πατημένο.
Στρέψτε την χειρολαβή δεξιόστροφα από την
οριζόντια στην κάθετη θέση
για τόσο,
ώσπου να κλειδώσει στο κλείδωμα αιώρησης.
Χρήση παράλληλου οδηγού
(βλέπε Εικ. G)
Χαλαρώστε τις βίδες ρύθμισης με πτερύγια
9
της πλάκας έδρασης
7
και σύρετε την ράγα
οδήγησης του εξαρτήματος κυκλικής / παράλ-
ληλης τομής
15
μέσω των δυο εγκοπών στην
κάτω πλευρά της πλάκας έδρασης
7
, ώστε ο
παράλληλος οδηγός να δείχνει προς τα κάτω.
Ευθυγραμμίστε το εργαλείο στην επιθυμητή
απόσταση για γωνίες τεμαχίου εργασίας.
Εφαρμώστε τις βίδες ρύθμισης με πτερύγιο
9
, για να στερεώσετε το πρόσθετο κυκλικής/πα-
ράλληλης κοπής
15
στην πλάκα έδρασης
7
.
Πριόνισμα κύκλου (βλέπε Εικ. H)
Υπόδειξη: Η οπή οδηγού τοποθετείται ανεξάρτη-
τα από το επιθυμητό απότέλεσμα εντός ή εκτός
από το άκρο κύκλου: Εντός για μια οπή - εκτός
για ένα φύλλο. Η ακτίνα μπορεί να σταθεροποιηθεί
από περ. 5 ως 16 cm.
Τραβήξτε έναν κύκλο από το τεμάχιο εργασίας.
Σημειώστε την μέση κύκλου και τρυπήστε μια οπή
σε αυτόν (βάθος τομής).
Τρυπήστε μια οπή οδηγού στο άκρο κύκλου
(Τομή βύθισης) (διάμετρος οπής οδηγού 3 mm).
Χαλαρώστε τις βίδες ρύθμισης με πτερύγια
9
της πλάκας έδρασης
7
και σύρετε την ράγα
οδήγησης του εξαρτήματος κυκλικής / παράλ-
ληλης τομής
15
μέσω των δυο εγκοπών στην
κάτω πλευρά της πλάκας έδρασης
7
, ώστε η
μύτη κεντραρίσματος να δείχνει προς τα κάτω.
Εισάγετε την μύτη κεντραρίσματος στην μέση
κύκλου.
Ευθυγραμμίστε την απόσταση του εξαρτήματος
κυκλικής / παράλληλης κοπής
15
έτσι, ώστε το
εξάρτημα να βυθιστεί στην οπή οδηγού στο
άκρο κύκλου.
Σταματήστε την πλάκα έδρασης
7
μέσω σφιξί-
ματος των βιδών με πτερύγια
9
.
Ενεργοποιήστε τη συσκευή με το να πιέσετε και
να κρατήσετε τον διακόπτη ON / OFF
4
.
Σύρετε το εργαλείο αργά προς τα εμπρός.
Απορρόφηση σκόνης
(βλέπε Εικ. I)
Το εργαλείο είναι εξοπλισμένο με ένα στόμιο
απορρόφησης
6
για την απορρόφηση σκόνης.
Εισάγετε τον προσαρμογέα
19
στο στόμιο
αναρρόφησης
6
.
Συνδέστε μια ηλεκτρική σκούπα στον
προσαρμογέα
19
.
Λειτουργία
Λειτουργία
