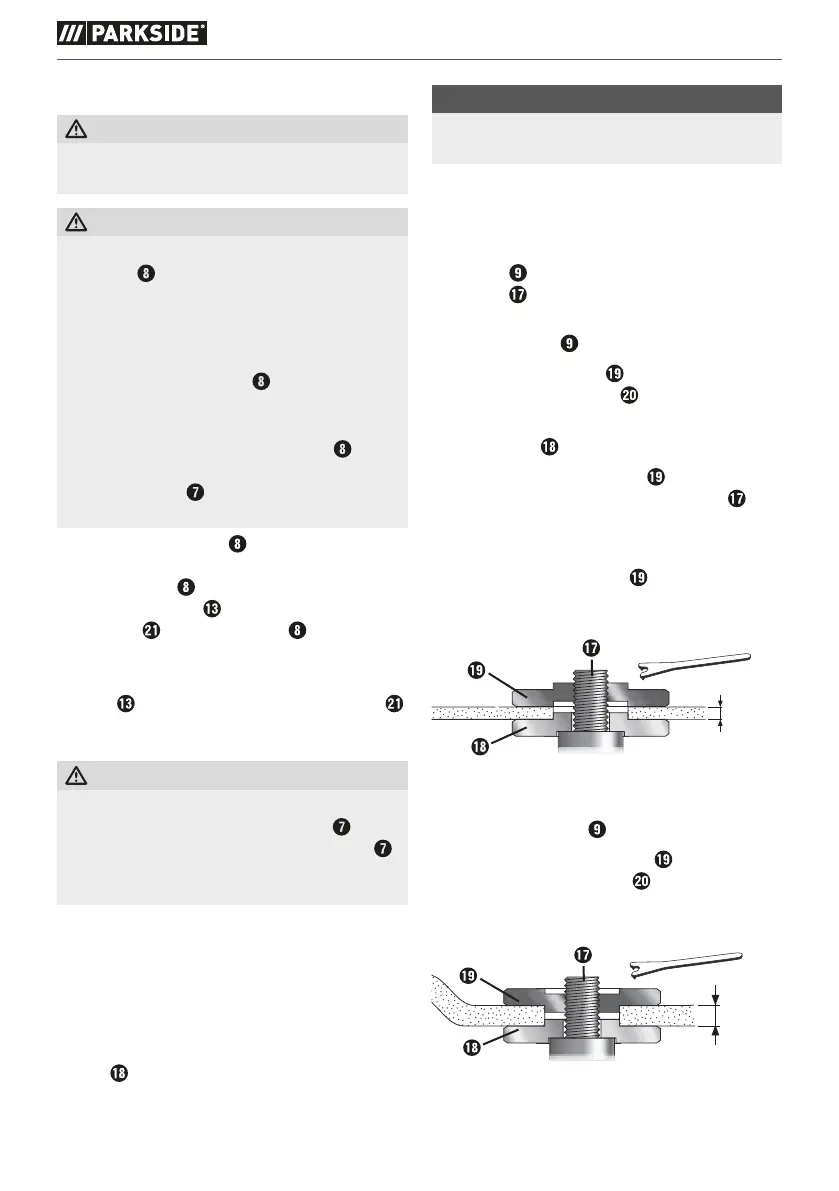

Parkside PWSA 20-Li E4 - Montáž Přídavné Rukojeti; Montáž;VýMěna Hrubovacího; Dělicího Kotouče; Přestavení Ochranného Krytu

PWSA 20-Li E4
■
90
│
CZ
Přestavení ochranného krytu
VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!
► Přístroj před jakoukoli prací na něm vypněte a
vyjměte akumulátor.
NEBEZPEČÍ ZRANĚNÍ!
► Používejte úhlovou brusku vždy sochranným
krytem
. Ochranný kryt musí být bezpečně
namontován na úhlovou brusku. Nastavte ho
tak, aby se dosáhlo maximální možné bez-
pečnosti, tj. směrem kobsluhující osobě je
odkryta co nejmenší možná část brusného
nástroje. Ochranný kryt má obsluhující
osobu chránit před úlomky a náhodným kon-
taktem sbrusným nástrojem.
► Dbejte na to, aby byl ochranný kryt
na-
montován minimálně ve stejném úhlu jako pří-
davná rukojeť (viz obr.B). Jinak se můžete
zranit ohrubovací, resp. dělicí kotouč.
♦ Otočte ochranný kryt
do požadované
(pracovní) polohy. Při tom dbejte na to, aby
ochranný kryt byl umístěn tak, aby upevnění
ochranného krytu
leželo nad jedním z 5
vyklenutí ochranného krytu
(viz Obr. E
výklopné strany).
♦ Dbejte na to, aby upevnění ochranného
krytu
sedělo pevně v příslušném vyklenutí .
Montáž přídavné rukojeti
OPATRNĚ!
► Zbezpečnostních důvodů se tento přístroj smí
používat pouze spřídavnou rukojetí
. Jinak
může dojít ke zraněním. Přídavnou rukojeť
lze vzávislosti na způsobu práce našroubovat
vlevo, vpravo nebo nahoru na hlavu přístroje.
Montáž/výměna hrubovacího/
dělicího kotouče
Při výměně dělicích/hrubovacích kotoučů
noste vždy ochranné rukavice.
Dodržujte rozměry hrubovacích a dělicích kotoučů.
Průměr otvoru musí bez vůle odpovídat upínací
přírubě
. Nepoužívejte redukce nebo adaptéry.
UPOZORNĚNÍ
► Používejte bezpodmínečně jen takové kotouče,
na nichž nejsou nečistoty.
■ Používejte jen ty brusné nástroje, jejichž pří-
pustné otáčky jsou minimálně tak vysoké jako
otáčky přístroje naprázdno.
■ NEBEZPEČÍ ZRANĚNÍ! Tlačítko pro aretaci
vřetena
stiskněte pouze tehdy, je-li upínací
vřeteno
vklidu.
♦ Kzablokování převodovky stiskněte tlačítko pro
aretaci vřetena
.
♦ Povolte upínací matici
pomocí montážního
klíče s dvojitým otvorem (viz obr.D).
♦ Nasaďte hrubovací nebo dělicí kotouč na upí-
nací přírubu
popsanou stranou kpřístroji.
♦ Poté nasaďte upínací matici
zvýšenou
stranou nahoru opět na upínací vřeteno
.
V případě tenkých brusných kotoučů
(viz obrázek 1)
♦ Nákružek upínací matice
ukazuje směrem
nahoru, aby se tenký brusný kotouč mohl bez-
pečně upnout.
12
≤ 3,2 mm
Obr. 1
♦ Kzablokování převodovky stiskněte tlačítko
pro aretaci vřetena
.
♦ Utáhněte opět upínací matici
montážním
klíčem s dvojitým otvorem .
V případě tlustých brusných kotoučů
(viz obrázek 2)
> 3,2 mm
Obr. 2
