P/N 354554 Rev. D 07/09/10
12
13
14
11
10
9
9
7
8
6
5
4
3
2
1
REMARQUE: Les éléments
représentés dans la case
ci-contre ne sont pas inclus
dans la pompe pour bain
tourbillons.
DYNAMO
®
POMPES EN PLASTIQUE
INDUSTRIEL POUR PISCINES
ET BAINS TOURBILLONS
Sanford, NC (USA) Moorpark, CA (USA)

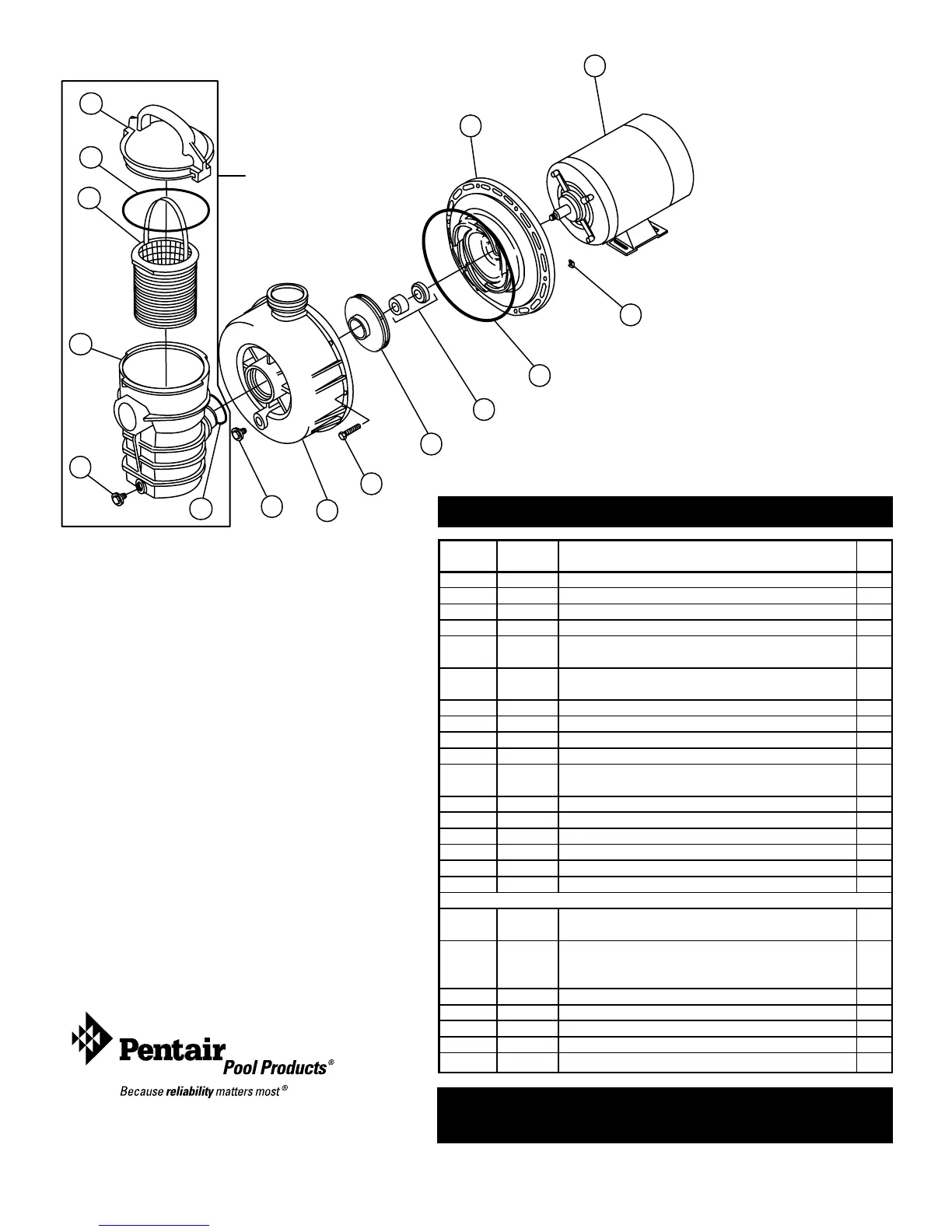

G. PIECES DE RECHANGE
REMARQUE:
1. Pour commander un cordon ou moteur
de rechange, adressez-vous au service
apres-vente de l’usine.
UL a énuméré des pompes sont fournies
avec un 3 › la corde d'alimentation
longue.
CUL a énuméré des pompes sont
fournies sans une corde d'alimentation.
COMMANDE DE PIECES
LORSQUE VOUS COMMANDEZ DES
PIECES, INDIQUEZ LA PUISSANCE,
LES NOS. DE SERIE ET DE MODELE
DE LA POMPE & LE NO. D’ELEMENT A
VOTRE REVENDEUR
Pentair
LOCAL.
DE MODELE DE LA POMPE SONT
INDIQUES SUR LA POMPE
LISEZ ET RESPECTEZ TOUTES
LES INSTRUCTIONS DE SECURITE
CONSERVEZ CES INSTRUCTIONS
ELEMENT
NO. DE
PIECE
DESCRIPTION QTE.
1 — MOTEUR (VOIR REMARQUE 1) 1
2 354632 DIFFUSEUR A BRIDE ¾ CV 1
2 354633 DIFFUSEUR A BRIDE 1, 1½ CV 1
3 354542 ECROU CARRE No. 10-24 INOX 6
4 354634
JOINT TORIQUE, SUPPORT DE POMPE
4,7 MM (3/16 PO.)
1
5 354545
GARNITURE D'ETANCHEITE-MECANIQUE
15,9 MM (5/8 PO.)
1
6 353002 ROTOR ½ CV 1
6 354552 ROTOR ¾ CV 1
6 355122 ROTOR 1 CV, 1½ CV 1
7 354630 CARTER - CORPS 1
8 354541
VIC-TETE 6 PANS FENDUE
No.10-24 X 34,9 MM, (1-3/8 PO.)
6
9 154481 BOUCHON 6,3 MM (¼ PO.) 2
10 273062 JOINT TORIQUE 1
11 354530 CUVE 1
12 354548 PANIER 1
13 354533 JOINT TORIQUE, COUVERCLE 1
14 354531 COUVERCLE 1
155233
ÉTIQUETTE DE SOURCE D’ALIMENTATION,
CORDON D’ALIMENTATION STANDARD 3'
1
155238
ÉTIQUETTE DE SOURCE D’ALIMENTATION,
CORDON D’ALIMENTATION Á VERROUILLAGE
PAR ROTATION 3'
1
357186
ÉTIQUETTE D’AVERTISSEMENT, 230V
1
357187
ÉTIQUETTE D’AVERTISSEMENT, 115V
1
357188
ÉTIQUETTE D’AVERTISSEMENT, 115V/230V
1
98997900
ÉTIQUETTE D’AVERTISSEMENT
1
354648 ÉTIQUETTE D’AVERTISSEMENT, CSA 1
NON REPRÉSENTÉ
15
