DYNAMO
®
BOMBAS PARA PILETA
CALIENTE / SPA / PISCINA
PLASTICAS, DE DISEÑO
Sanford, NC (USA) Moorpark, CA (USA)

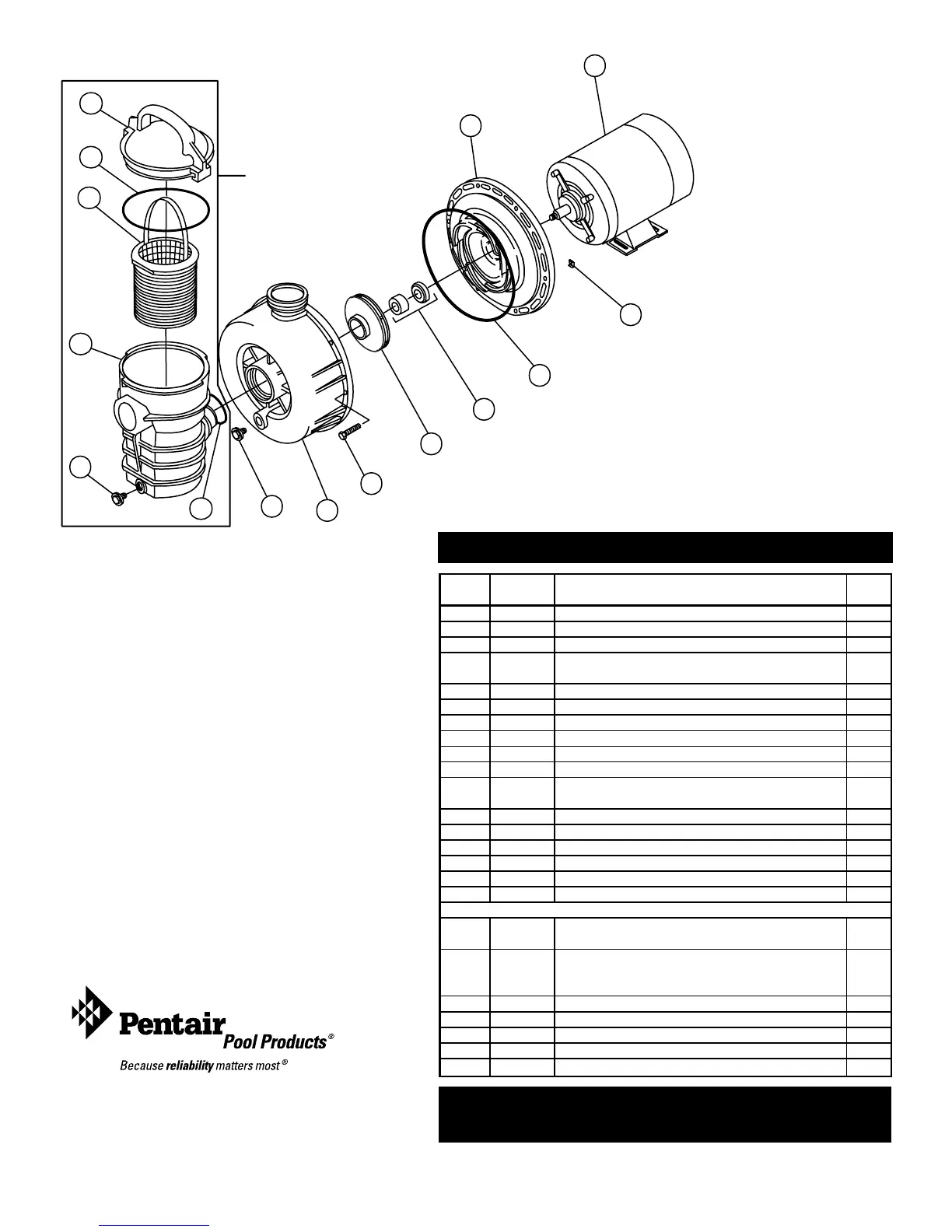

G. PARTES DE REPUESTO
NOTA:
1. Para el cordon o el motor de repuesto consulte
al departamento de servicio al consumidor de
la fabrica.
UL listó bombas son suministradas con un 3'
cuerda larga de alimentación.
CUL listó bombas son suministradas sin una
cuerda de alimentación.
COMO ORDENAR LAS PARTES
CUANDO ORDENE LAS PARTES,
PROPORCIONE LOS CABALLOS DE
FUERZA (HP), EL NUMERO DE SERIE DE LA
BOMBA, EL NUMERO DEL MODELO Y EL
NUMERO DEL ARTICULO A SU
DISTRIBUIDOR DE
Pentair
LOCAL.
LOS CABALLOS DE FUERZA (HP), EL
NUMERO DE SERIE DE LA BOMBA Y DEL
MODELO ESTAN UBICADOS EN LA BOMBA.
LEA Y SIGA TODAS LAS INSTRUCCIONES
DE SEGURIDAD
GUARDE ESTAS INSTRUCCIONES
ARTI-
CULO
PARTE
NO.
DESCRIPCION
CANTI-
DAD
1 — MOTOR (VEA LA NOTA 1) 1
2 354632 DIFUSOR DEL PUNTAL ¾ HP 1
2 354633 DIFUSOR DEL PUNTAL 1 HP, 1½ HP 1
3 354542
TUERCA CUADRADA No. 10-24,
ACERO INOXIDABLE
6
4 354634 ANILLO O,PUNTAL DE LA BOMBA 3/16" 1
5 354545 SELLO - MECANICO 5/8" 1
6 353002 CONJUNTO DEL IMPULSOR ½ HP 1
6 354552 CONJUNTO DEL IMPULSOR ¾ HP 1
6 355122 CONJUNTO DEL IMPULSOR 1 HP, 1½ HP 1
7 354630 CAJA - CUERPO 1
8 354541
TORNILLO - HEXAGONAL, CON RANURAS
No.10-24, 1-3/8"
6
9 154481 TAPON ¼" 2
10 273062 ANILLO O 1
11 354530 DEPOSITO 1
12 354548 CONJUNTO DEL CANASTO 1
13 354533 TAPA ANILLO O 1
14 354531 TAPA 1
155233
ETIQUETA DE LA FUENTE DE ALIMENTACIÓN
ELÉCTRICA, CABLE REGULAR DE 3'
1
155238
ETIQUETA DE LA FUENTE DE ALIMENTACIÓN
ELÉCTRICA, CABLE DE BLOQUEO POR TORSIÓN
DE 3'
1
357186 ETIQUETA DE ADVERTENCIA, 230V 1
357187 ETIQUETA DE ADVERTENCIA, 115V 1
357188 ETIQUETA DE ADVERTENCIA, 115V/230V 1
98997900 RÓTULO DE ADVERTENCIA 1
354648 ETIQUETA DE ADVERTENCIA, CSA 1
NO MOSTRADO
