INTELLIFLO VSD 2 - QUICK START GUIDE
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
ENGLISH
ESPAGNÕL
Bedrading
1. Zorg ervoor dat alle elektrische zekeringen en schakelaars zijn uitgeschakeld voordat bedrading
motor.
OPGESLAGEN LADING - wacht ten minste zestig (60) seconden voor elke interventie.
2. Zorg dat de voedingsspanning voldoet aan de vereisten op het motor naamplaatje. Indien niet aan
deze vereisten wordt voldaan, kan permanente motorschade optreden.
3. Voor het juiste type bedrading in de elektrische installatie, volg de lokale regelgeving zoals vereist.
4. Gebruik de trekontlasting en zorg ervoor dat alle elektrische verbindingen correct zijn gemaakt.
5. De draden dienen op de juiste lengte gesneden te worden zodat zij elkaar niet overlappen of raken
wanneer aangesloten.
6. Installeer het toetsenbord opnieuw na de bedrading van de pomp. Controleer de connector tussen
toetsenbord/display en drive.
Opmerking: Zorg ervoor dat de kabel van het display/toetsenbord niet geklemd raakt.

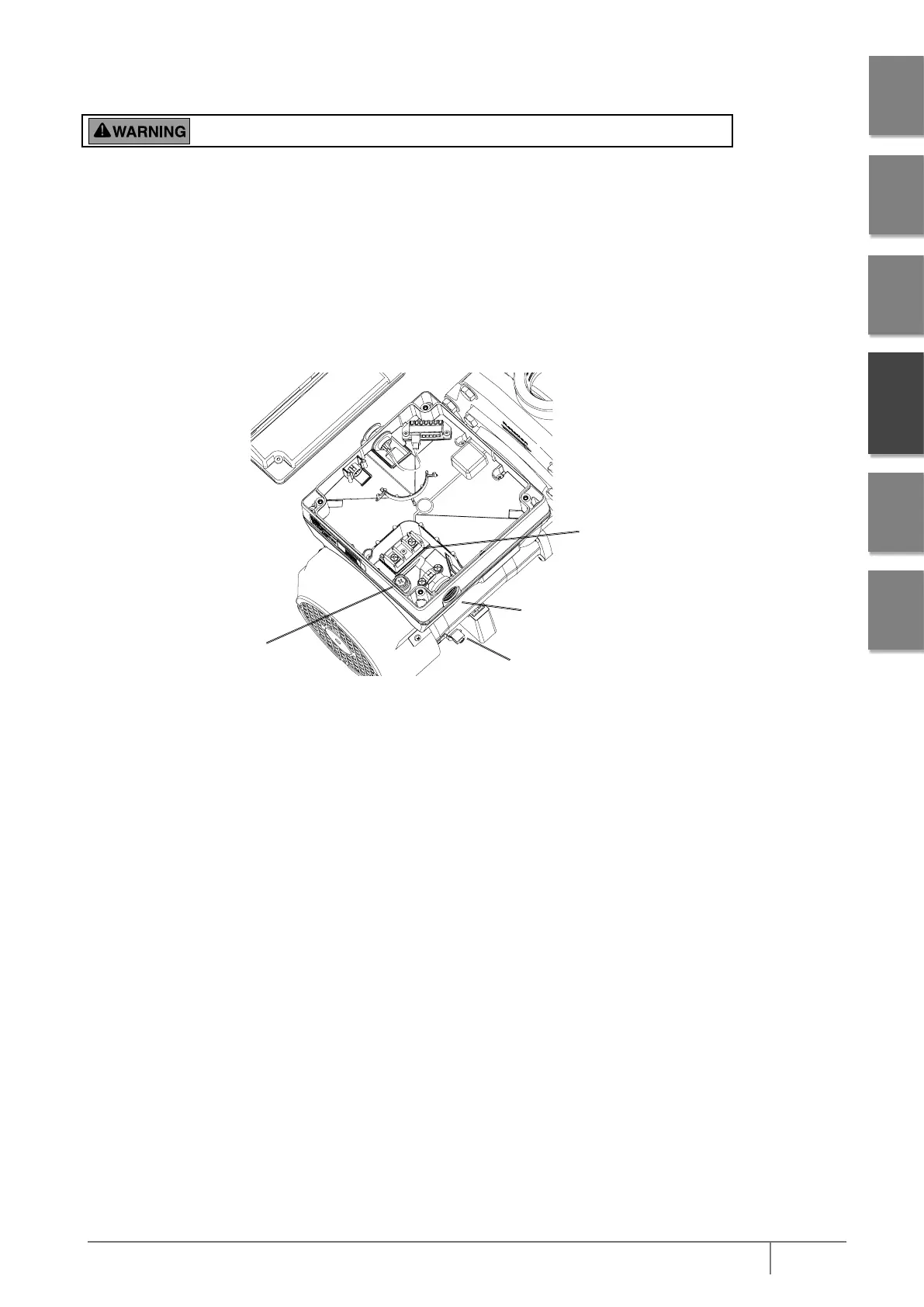

IntellFlo
®
Elektrsche Speccates
Bescherming: Tweepolige 20 A-beveiliging in het elektrische bord.
Ingang: 230 VAC, 50/60 Hz, 3200 Watt, 1 fase
Drive voor elektrische
aansluiting
1/2” NPT
Aansluiting voor trekontlasting
Aarding
(Groene
schroef)
Equipotentiaalaansluiting
