Functies en displays 03
9
Nl
English
DeutschFrançais
Nederlands
Italiano Español Русский

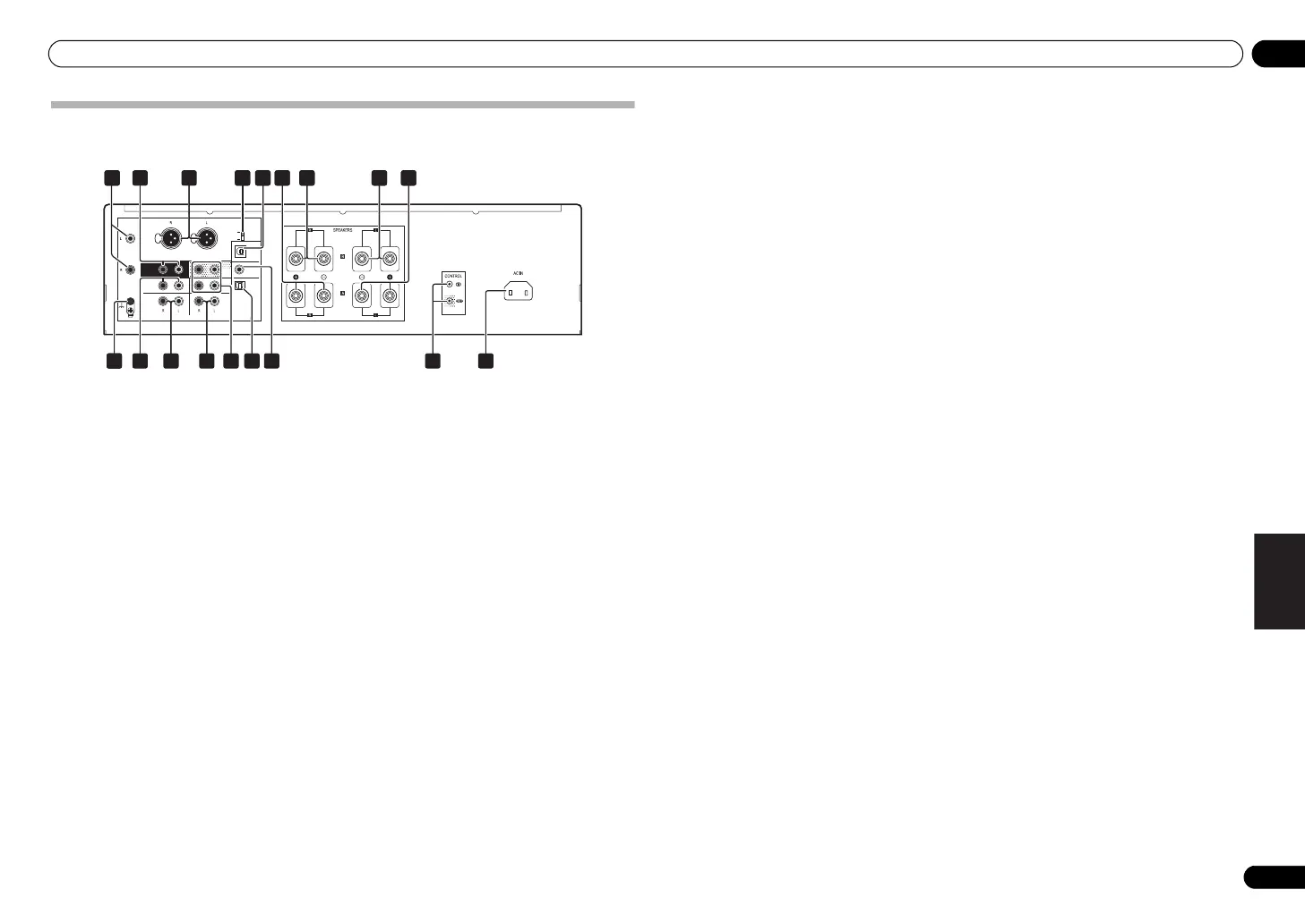

Achterpaneel
Raadpleeg pagina’s 5-7 voor details over verbindingen.
1
PHONO IN (MM/MC)
-aansluitingen
(A-70DA)
PHONO IN (MM)
-
aansluitingen
(A-50DA)
2
POWER AMP DIRECT
IN
-aansluitingen
Wanneer u het apparaat gebruikt als stroomversterker,
sluit u hier de voorversterker aan (pagina 11).
3 BALANCED IN-aansluitingen
(alleen A-70DA)
4 Faseselectieschakelaar
(alleen A-70DA)
Overschakelen van de fase van de BALANCED IN-
aansluitingen.
5
DIGITAL IN USB
-aansluiting
6
SPEAKERS A
-aansluitingen
(rechterkanaal)
7
SPEAKERS B
-aansluitingen
(rechterkanaal)
8
SPEAKERS B
-aansluitingen
(linkerkanaal)
9
SPEAKERS A
-aansluitingen
(linkerkanaal)
10 GND-aansluiting (aarding platendraaier)
Deze aardingsaansluiting is ontworpen om ruis te
onderdrukken wanneer een platendraaier is
aangesloten. Dit is geen veiligheidsaarding.
11
NETWORK
IN
-aansluitingen
12
SACD/CD
IN
-aansluitingen
13
LINE
1-aansluitingen
14
LINE
2
IN
/OUT-aansluitingen
15
DIGITAL IN OPTICAL
-aansluiting
16
DIGITAL IN COAXIAL
-aansluiting
17
CONTROL IN/OUT
-aansluiting
18
AC IN
-aansluiting
Sluit de voedingskabel hier aan en op een stopcontact.
LINE2
LINE2
LINE1
LINE1
USB
USB
COAXIAL
COAXIAL
PHONO
PHONO
(MM/MC)
(MM/MC)
SIGNAL
SIGNAL
GND
GND
NETWORK
NETWORK
SACD/CD
SACD/CD
DIGITAL IN
DIGITAL IN
ANALOG IN
ANALOG IN
OPTICAL
OPTICAL
LINE2
LINE2
OUT
OUT
POWER
POWER
AMP
AMP
DIRECT
DIRECT
BALANCED IN
BALANCED IN
NORMAL
NORMAL
INVERSION
INVERSION
PHASE
PHASE
21 2 2724
2
10 11 15 16 1817
29
3
28
12 13
5 26
14
