4Es
Violeta/blanco
De los dos cables conectados al faro
trasero, conecte aquel cuya tensión
cambie cuando la palanca de cambios
esté en la posición de REVERSA (R). Esta
conexión permite a la unidad detectar
cuando el vehículo se esté moviendo
hacia adelante o hacia atrás.
Azul/blanco
Conéctelo al terminal de control del
amplificador de potencia del sistema
(máx. 300 mA 12 V cc).
Verde claro
Se utiliza para detectar el estado de
CONEXIÓN/DESCONEXIÓN del freno de
mano. Este cable debe conectarse al
lado de la fuente de alimentación del
interruptor del freno de mano.
Lado de la fuente de alimentación
Interruptor del freno de mano
Lado de tierra
A la fuente de alimentación
Cable de alimentación
Izquierda
Derecha

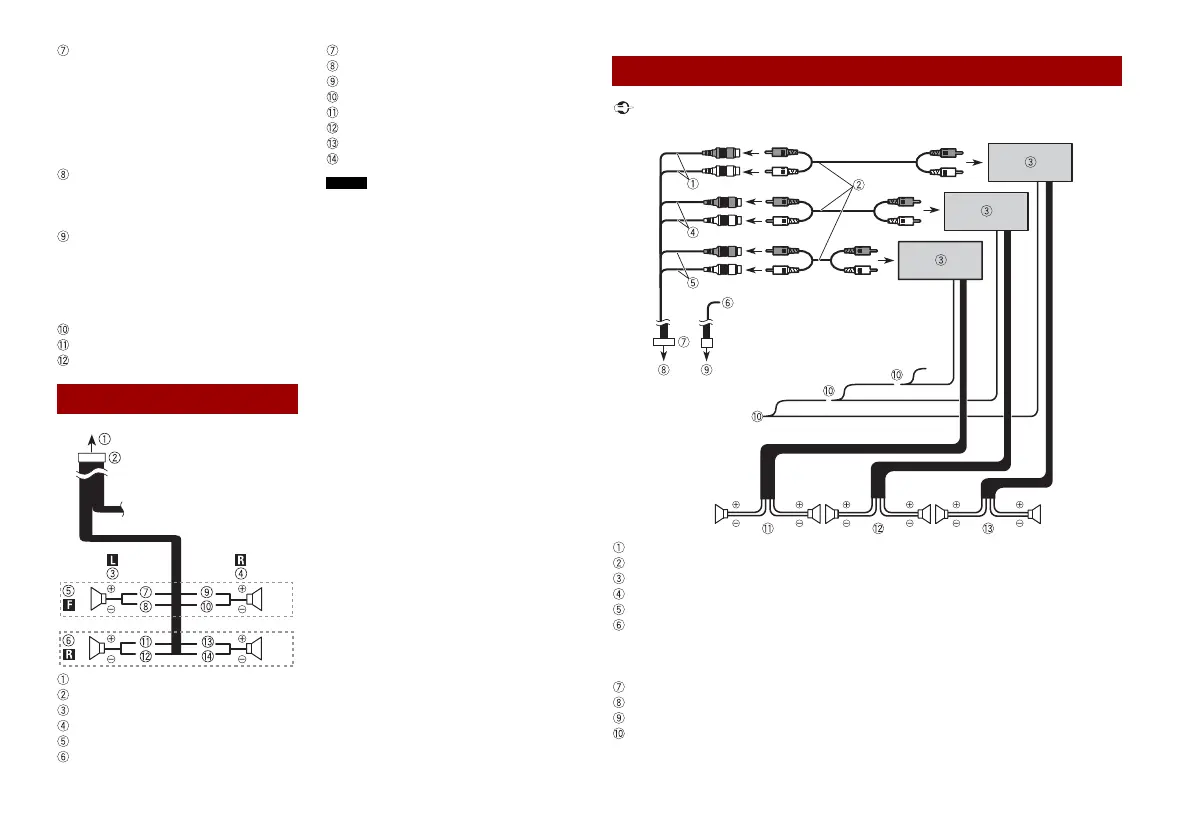

Altavoz frontal
Altavoz trasero
Blanco
Blanco/negro
Gris
Gris/negro
Verde
Verde/negro
Violeta
Violeta/negro
Con un sistema de dos bocinas, no conecte
nada a los cables de bocina que no estén
conectados a ninguna bocina.
Cables de bocinas
Los cables de bocinas no se utilizan cuando esta conexión está en uso.
Salida del subwoofer (SUBWOOFER OUT L/SUBWOOFER OUT R)
Cable RCA (se vende por separado)
Amplificador de potencia
Salida delantera (FRONT OUT L/FRONT OUT R)
Salida trasera (REAR OUT L/REAR OUT R)
Amarillo/negro (MUTE)
Si utiliza un equipo con la función de Supresión de Audio, conecte este cable al cable de
Supresión de Audio de dicho equipo. De lo contrario, no conecte el cable de Supresión
de Audio.
Cable previo a la salida
Al suministro previo a la salida
Al conector 1
Control remoto del sistema
Conéctelo al cable Azul/blanco.
Amplificador de potencia (se vende por separado)
