5. Bouton allumage/étalonnage
4. Bouton flèche vers le haut/zoom
L'appareil est allumé.
Témoin LED Mode opératoire
lunettes de correction ou des lunettes de
7. Couvercle de lentille
2. Bouton flèche vers le bas
6. Bague de mise au point de l'objectif
3. Bouton Menu
8. Connecteur MicroUSB
Pour la meilleur visibilité lors de l'utilisation des
protection, il est recommandé de replier
9. Bouton de déverrouillage de batterie
Témoin LED affichant l'état actuel de l'appareil :
1. Bague de réglage de dioptre d'oculaire
Appareil allumé/charge batterie <10%
le bord extérieur de l'œilleton élastique.
UTILISATION DE LA BATTERIE RECHARGEABLE
џ Connectez un câble USB (15) au connecteur microUSB (8)
sur l'appareil.
Note: Le PB8I Power Bank peut servir ce chargeur.
Option 2 (Fig.3.) :
Recharge de la batterie
џ Installez la batterie (10) dans son logement sur le boîtier
de l'instrument (14) en alignant les icônes pour former un
"point" sur l'appareil et la batterie. (voir Fig. 4).
џ Connectez le chargeur secteur (16) à l'alimentation
électrique du secteur.
Option 1 (Fig.2.) :
Les imageurs thermiques AXION KEY sont livrés avec un
bloc batterie ion-lithium APS3 rechargeable.
La batterie doit être chargée avant la première utilisation.
џ Connectez l'autre extrémité du câble USB (15) au
chargeur par alimentation secteur (16) ou à une prise
femelle USB connectée à une autre source d'alimentation
avec une tension nominale de sortie de 5V ou moins.
џ Raccordez la fiche microUSB sur le câble USB (15) au
connecteur microUSB sur le chargeur (16). Branchez
l'appareil dans une prise électrique 100–240 V (17).
џ Raccordez la seconde fiche mâle du câble microUSB à la
prise femelle (12) du chargeur secteur (11).
џ Le témoin LED (13) s'allumera.
џ Le point A sur la batterie et le point B sur le chargeur
doivent être alignés.
џ Insérez la batterie rechargeable (10) fournie avec votre
appareil, ou achetée séparément, le long du rail de
guidage dans l'emplacement du chargeur APS (disponible
séparément) (11) (voir Fig. 3).
џ Deux batteries peuvent être chargées simultanément –
un second emplacement est prévu pour cela.

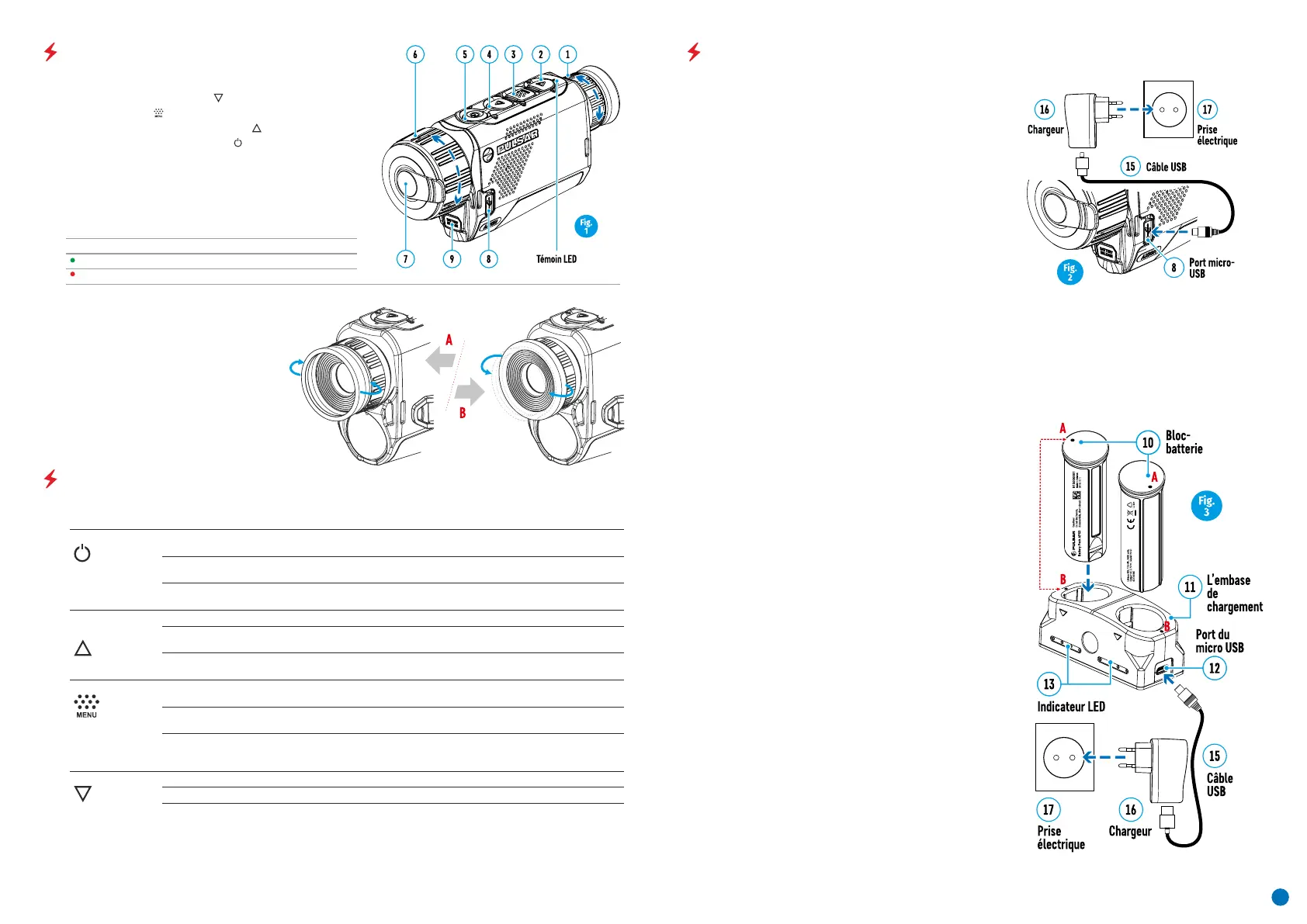

COMPOSANTS ET COMMANDES
FONCTIONNEMENT DES BOUTONS
9
Mécanisme de
commande
Mode de fonctionnement
/état
1 appui court Appui court suivant Appui long
ON bouton L'appareil est éteint. Allumez l'appareil Calibration de la
lunette
Marche l'appareil
Extinction de l'affichage Allumez l'écran Calibration de la
lunette
Eteignez l'appareil
Appareil allumé, menu
rapide, menu principal
Calibration de la lunette Ecran éteint/appareil
éteint
Up/Zoom
bouton
L'appareil est allumé. Changez le grossissement (zoom) Marche/arrêt PiP
Menu rapide Augmenter le paramètre Augmenter le
paramètre
Menu principal Navigation vers le haut, à droite Navigation vers le
haut, à droite
Menu bouton L'appareil est allumé. Lancez le menu rapide Lancez le menu
principal
Menu rapide Navigation vers le haut Quittez le menu
rapide.
Menu principal Confirmez la valeur, entrez les options
de menu
Quittez les options de
menu, quittez le menu
principal
Down bouton L'appareil est allumé. Modes opératoires Palettes de couleur
Menu rapide Diminuer le paramètre Diminuer le paramètre
Menu principal Navigation vers le bas, à gauche Navigation vers le bas,
à gauche
