Uscita dell’aria
Telecomando
Vite di fissaggio

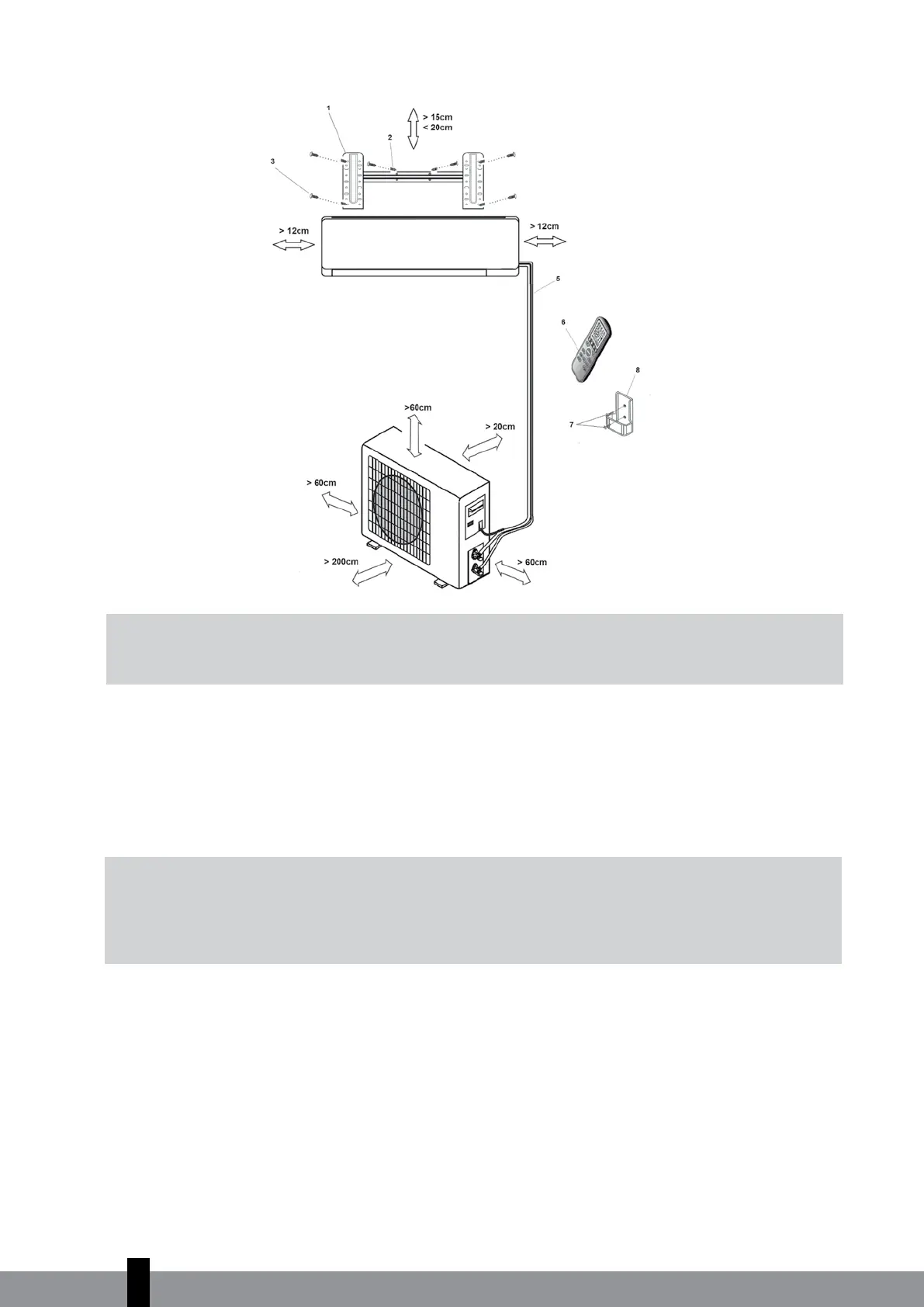

Figura 1
G
ATTENZIONE
Questa figura ha una funzione puramente esplicativa e indicativa. La figura può essere diversa dal
condizionatore che avete acquistato.
3. ATTIVITÀ DA SVOLGERE PER L'INSTALLAZIONE DEL CONDIZIONATORE
per i modelli SC 39xx
a. Determinare il luogo dove è possibile installare la parte interna e la parte esterna. Vedi i capitoli 5 e
6.
G
ATTENZIONE
• Prendere in considerazione il posto dove l'acqua di condensa può essere scaricata.
• La distanza tra la parte interna e quella esterna può essere di massimo 4 metri a causa della
lunghezza dei tubi.
b. Montare la placca di montaggio della parte interna. Vedi il capitolo 7.1.
c. Effettuare con il trapano un buco per far passare le condutture. Vedi il capitolo 7.2.
d. Far passare le condutture della parte interna attraverso il buco nella parete e appendere la parte
interna, con i ganci presenti sul retro, ai ganci superiori della placca di installazione e controllare che
l'unità sia ben salda. Non fissare ancora i ganci più in basso.
>
