SC3925
SC3932
Picture 9
7.2

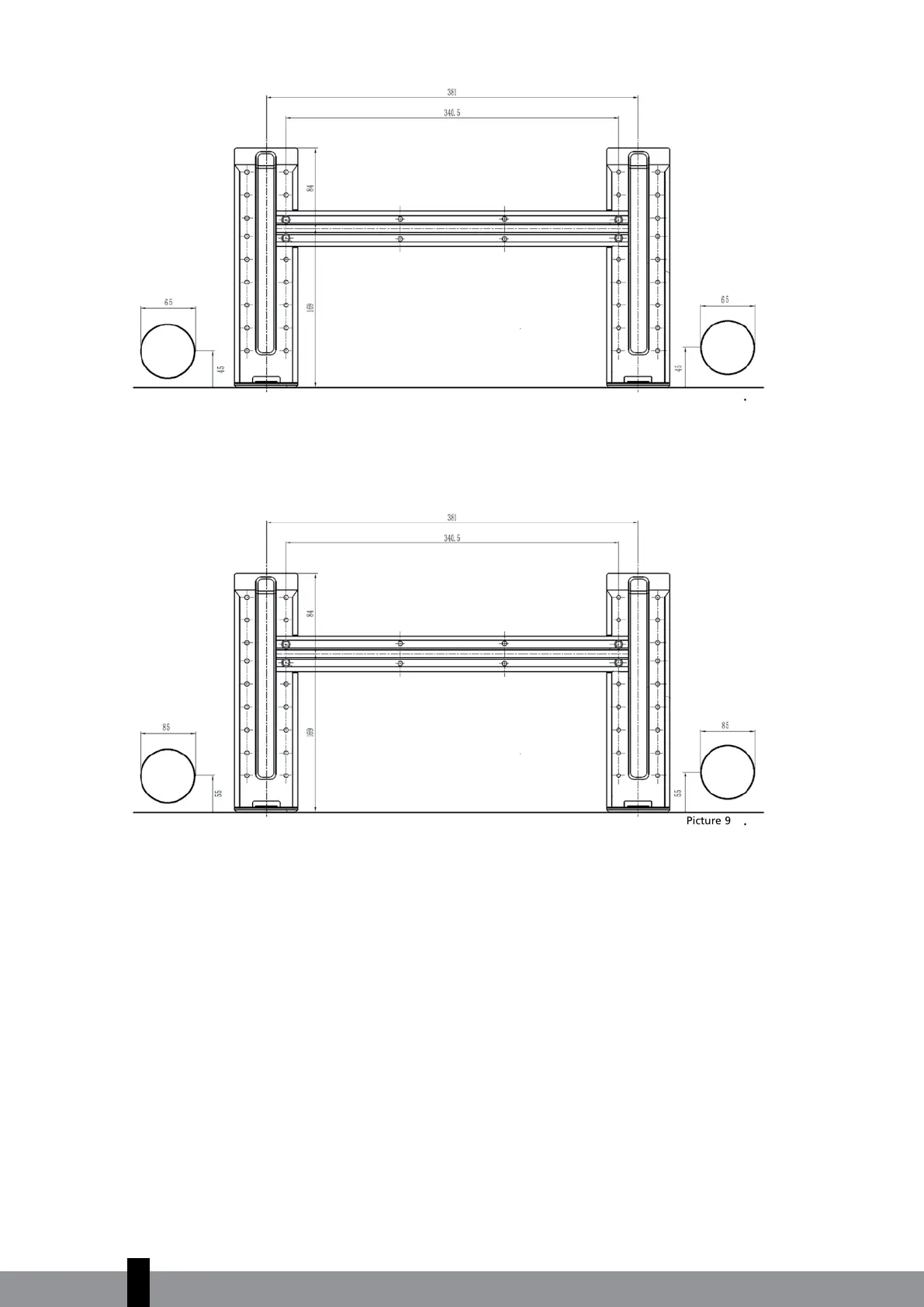

Drilling holes for piping, condensed water hose and power cable.
a.
Determine the position of the hole according the diagram in Fig. 9. Drill a hole (with a diameter
≥
85 mm for SC 39xx /
≥
65 mm for S 39xx), directed slightly down in the direction of the outdoor unit;
this will prevent water seeping inside (Fig. 10).
b.
Always use a drilling gauge for drilling in metal gratings, metal sheets or similar materials.
4
52
51
53
Table of Contents
English
43
Default Chapter
43
Table of Contents
43
1 Safety Precautions
44
2 Parts Supplied
45
Parts Supplied for the SC 39Xx Models
45
Parts Supplied for the S 39Xx Models
45
3 Activities Prior to the Installation of the Air Conditioner for the SC 39Xx Models
46
4 Activities Prior to the Installation of the Air Conditioner for the S 39Xx Models
47
5 Positioning of the Indoor and Outdoor Unit
48
Positioning of the Indoor Unit for the S 39Xx and SC 39Xx Models
48
Positioning of the Outdoor Unit for the S 39Xx and SC 39Xx
49
6 Possible Options for Installing the Piping from the Inside Unit to the Outside Unit
51
7 Mounting the Installation Plate and Drilling Holes for Piping
51
Mounting the Installation Plate of the Indoor Unit
51
Drilling Holes for Piping, Condensed Water Hose and Power Cable
52
8 Connecting the Refrigerant Piping
53
Connecting and Disconnecting the Refrigerant Piping for the SC 39Xx Models
53
Connecting the Refrigerant Piping for the S 39Xx Models
54
9 Connecting the Condensed Water Drain for the SC 39Xx and S 39Xx
56
Connecting the Condensed Water Drain of the Indoor Unit
56
Connecting the Condensed Water Drain of the Outdoor Unit
56
10 Electrical Installation
57
11 Connecting the Power Cables
57
Connecting the Power Cables for the SC 39Xx Models
57
Connecting the Power Cables for the S 39Xx Models
58
12 Vacuuming the Cooling System of the S 39Xx Models
59
14 Adding Refrigerant with Pipe Lengths over 5 Meter
60
15 Test Run after Installation for the S 39Xx and SC 39Xx Models
60
