72
S3925
S3932
SC3925
SC3932

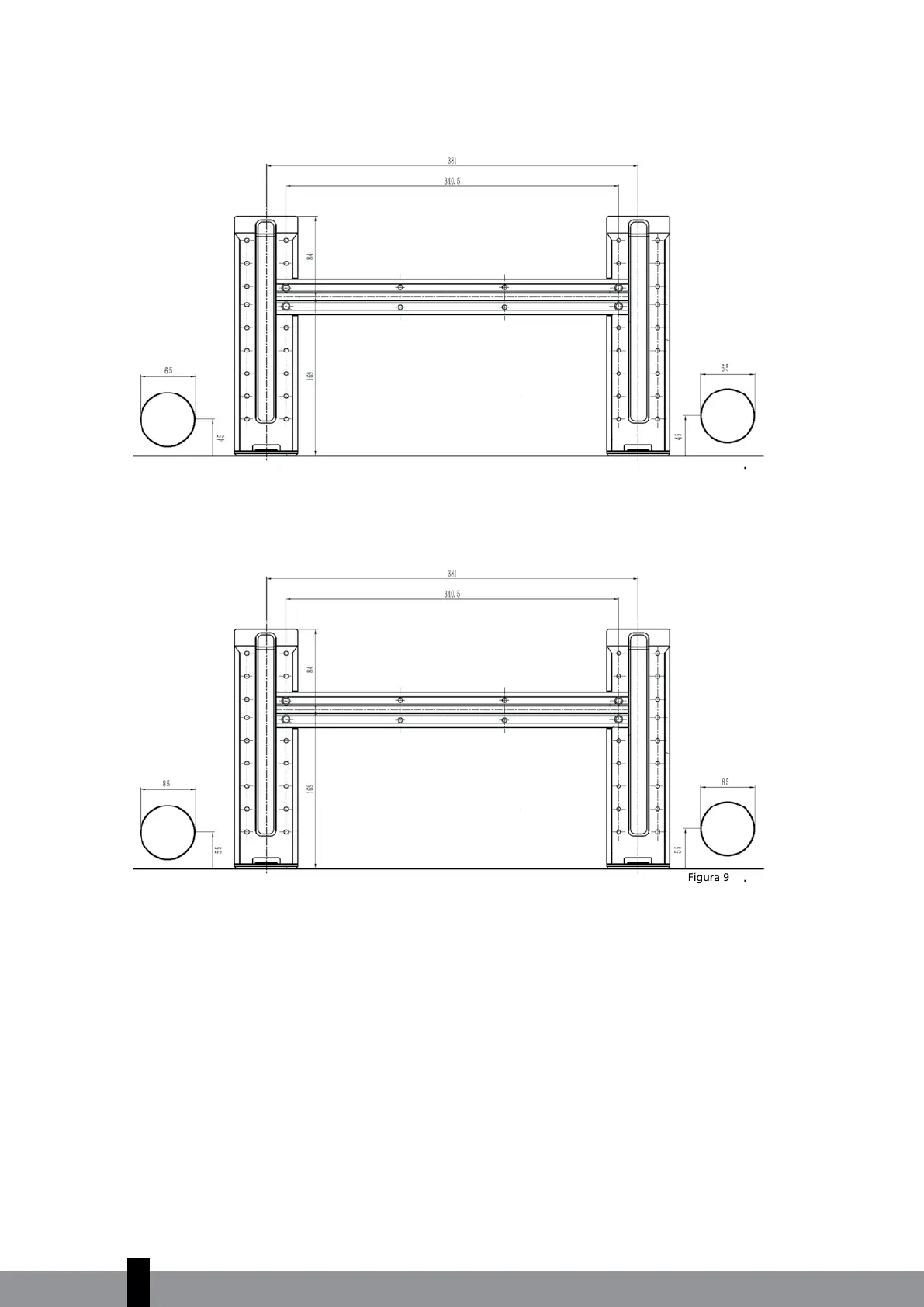

Figura 9
7.2
T
rapanatura del passaggio per le condutture, il tubo per l'acqua di
condensa e il cavo di corrente.
a.
Determinare la posizione del buco basandosi sullo schema nella Fig. 9. Con il trapano, praticare un
buco (
≥
85 mm per SC 39xx /
≥
65 mm per S 39xx) che vada in diagonale verso il basso in direzione del
lato esterno; ciò evita che l'acqua penetri all'interno (fig. 10).
>
72
71
73
