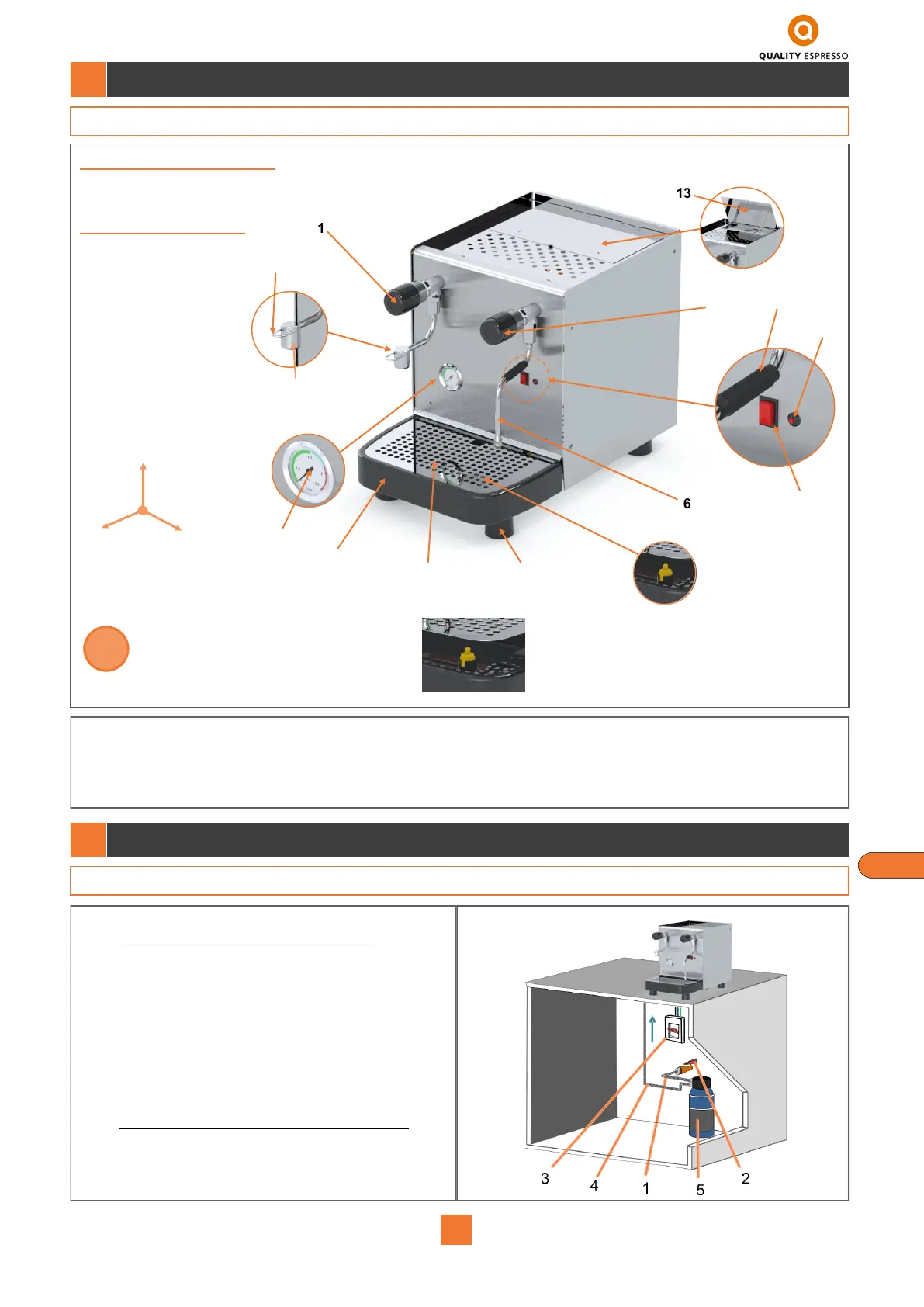

2.1 Vue générale
14
2.
Description générale Distributeur E / V
1 - Commande Eau Chaude 6 - Buse Vapeur 11 - Sortie Eau Chaude
2 - Commande Vapeur 7 - Pieds de Soutien 12 - Anse Sortie Eau Chaude
3 - Protecteur Buse Vapeur 8 - Plateau de Travail 13 - Covercle du réservoir d’eau (Selon modèle)
4 - Témoin niveau chaudière 9 - Plateau d’Écoulement
5- Interrupteur général 10 - Manomètre Pression Chaudière
3.
Installation et mise en service
3.1 Avant l’installation
Vérifier avant l’installation :
Modèles alimentation en eau courante
1. Le tuyau d’alimentation hydraulique du réseau vers
l’adoucisseur (fourni avec l’appareil).
2. Le robinet de sortie avec sortie 3/8” G .
3. La prise de terre protégée avec un interrupteur
magnétothermique .
4. Le tuyau d’alimentation hydraulique de l’adoucisseur
vers l’appareil (fourni avec l’appareil).
5. L’adoucisseur.
Modèles alimentation en eau avec réservoir
3. Prise avec mise à la terre, protégée avec un
interrupteur magnétothermique .
FR
Vérifier l’indicateur de niveau, et vider le
plateau si nécessaire. Ces appareils déversent
l’eau usée dans le plateau d’écoulement sans
branchement extérieur à une évacuation générale.
C’est pour cette raison qu’il y a un indicateur de
niveau.
i
A
B
C
A= 360 mm
B= 290 mm
C= 480 mm
13
1
12
11
9
2
5
6
7
8
Indicateur de Niveau
4
3
10
Alimentation en eau courante
Puissance: 2500 W
Cap. Chaudière: 5L.
Alimentation avec réservoir
Puissance: 2500 W
Cap. Chaudière: 1,5L.
