Verificar el indicador de nivel y vaciar la
bandeja si es necesario. Estos aparatos,
desaguan el agua en la bandeja de desagüe sin
conexión a un desagüe general. Por lo que
incorporan un indicador de nivel.

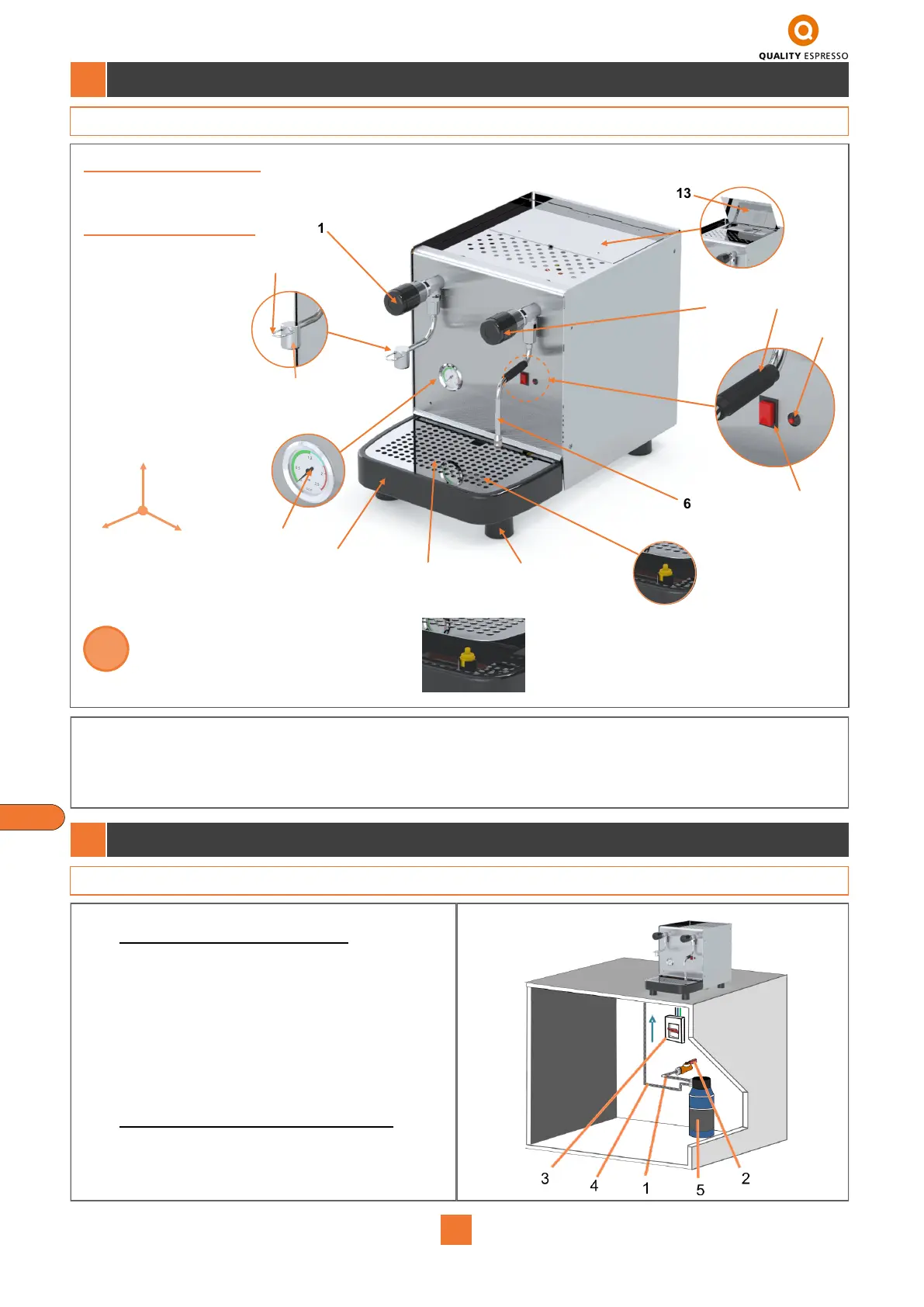

2.1 Vista general
5
2.
Descripción general Dispensador A/V
ES
Alimentación Agua de Red
Potencia: 2500 W
Cap. Caldera: 5L
Alimentación con Depósito
Potencia: 2500 W
Cap. Caldera: 1,5L
i
1 - Mando Agua Caliente 6 - Lanza de vapor 11 - Salida Agua Caliente
2 - Mando Vapor 7 - Pies de Apoyo 12 - Asa Salida Agua Caliente
3 - Protector Lanza Vapor 8 - Bandeja de Trabajo 13 - Tapa Depósito Agua (Según modelo)
4 - Piloto Nivel Caldera 9 - Bandeja de Desagüe
5- Interruptor General 10 - Manómetro Presión Caldera
3.
Instalación y puesta en marcha
3.1 Antes de la instalación
Verificar antes de la instalación:
Modelos alimentación agua de red
1. Tubo alimentación hidráulico de red a descalcificador
(se suministra con el aparato).
2. Grifo de paso con salida 3/8” G.
3. Base enchufe con toma de tierra y protegido con
interruptor magnetotérmico.
4. Tubo alimentación hidráulico de descalcificador al
aparato (se suministra con la máquina).
5. Descalcificador
Modelos alimentación agua con depósito
3. Base enchufe con toma de tierra y protegido con
interruptor magnetotérmico.
A
B
C
A= 360 mm
B= 290 mm
C= 480 mm
13
1
12
11
9
2
5
6
7
8
Indicador de Nivel
4
3
10
