1
P
ositive(+)
bar
2
Negative(-)bar
3Circuitbreaker
4Fuse
可能な場合は、個々の機器を個々のサーキットブレーカに接続してください。これが不可能な場合は、個別のインラ
インヒューズを使用して必要な保護を行います。
電源およびドライブケーブル

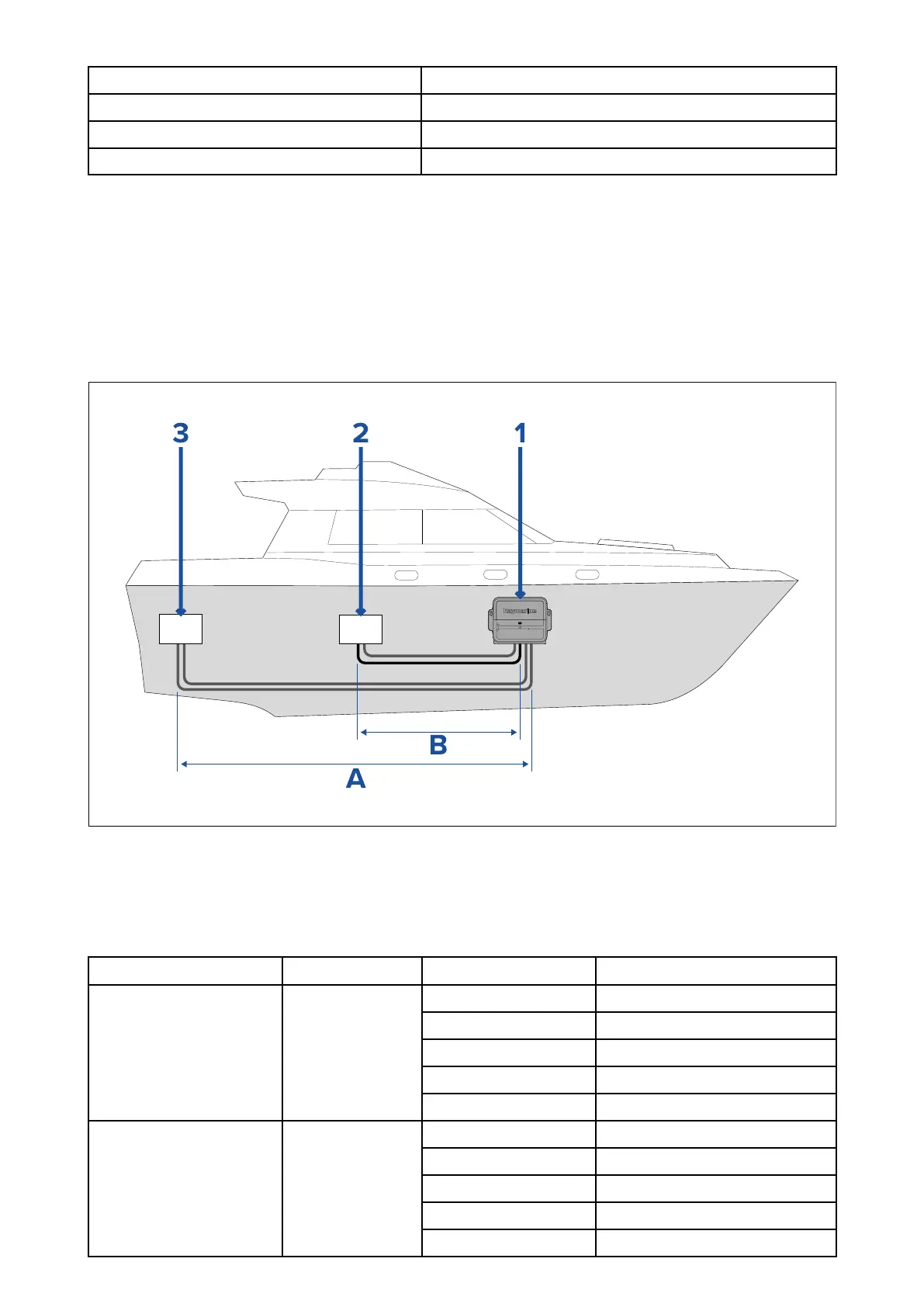

自動操縦システムのコンポーネントが使用できる電流量は、すべてのコンポーネントを接続するために使用するケー
ブルの長さとゲージに影響されます。電源とドライブの接続に必要なケーブルを決定するときは、両方の接続を合わ
せたケーブルの長さを考慮する必要があります。
1.ACU（アクチュエーターコントロールユニット）
2.電源／配電盤
3.ドライブユニット
電源ケーブルとドライブケーブルの選択
DriveSupplyvoltageMax.length(A+B)Cablesize
Upto3m(10ft)2.5mm
2
(14AWG)
Upto5m(16ft)4mm
2
(12AWG)
Upto7m(23ft)6mm
2
(10AWG)
Upto10m(32ft)10mm
2
(8AWG)
Type0.5hydraulic
pump
12V
Upto16m(52ft)16mm
2
(6AWG)
Upto3m(10ft)2.5mm
2
(14AWG)
Upto5m(16ft)4mm
2
(12AWG)
Upto7m(23ft)6mm
2
(10AWG)
Upto10m(32ft)10mm
2
(8AWG)
•Type1drive
•CRpump(ACU–300
only)
12V
Upto16m(52ft)16mm
2
(6AWG)
ACU–100/ ACU–150connections
77
