電源回路の保護
分電盤の Evolution システム用電源は、ACU に適したヒューズまたはサーキットブレーカーで保護します。ACUコネ
クタパネルに記載されている主電源ヒューズの定格を参照してください。不明な場合は、最寄りの販売店にご相談くだ
さい。
ACU 内部ヒューズ
ACU は、標準的な自動車用ブレードヒューズを使用しています。予備のヒューズは、取り外し可能なカバーの下側にあ
ります。
Note:

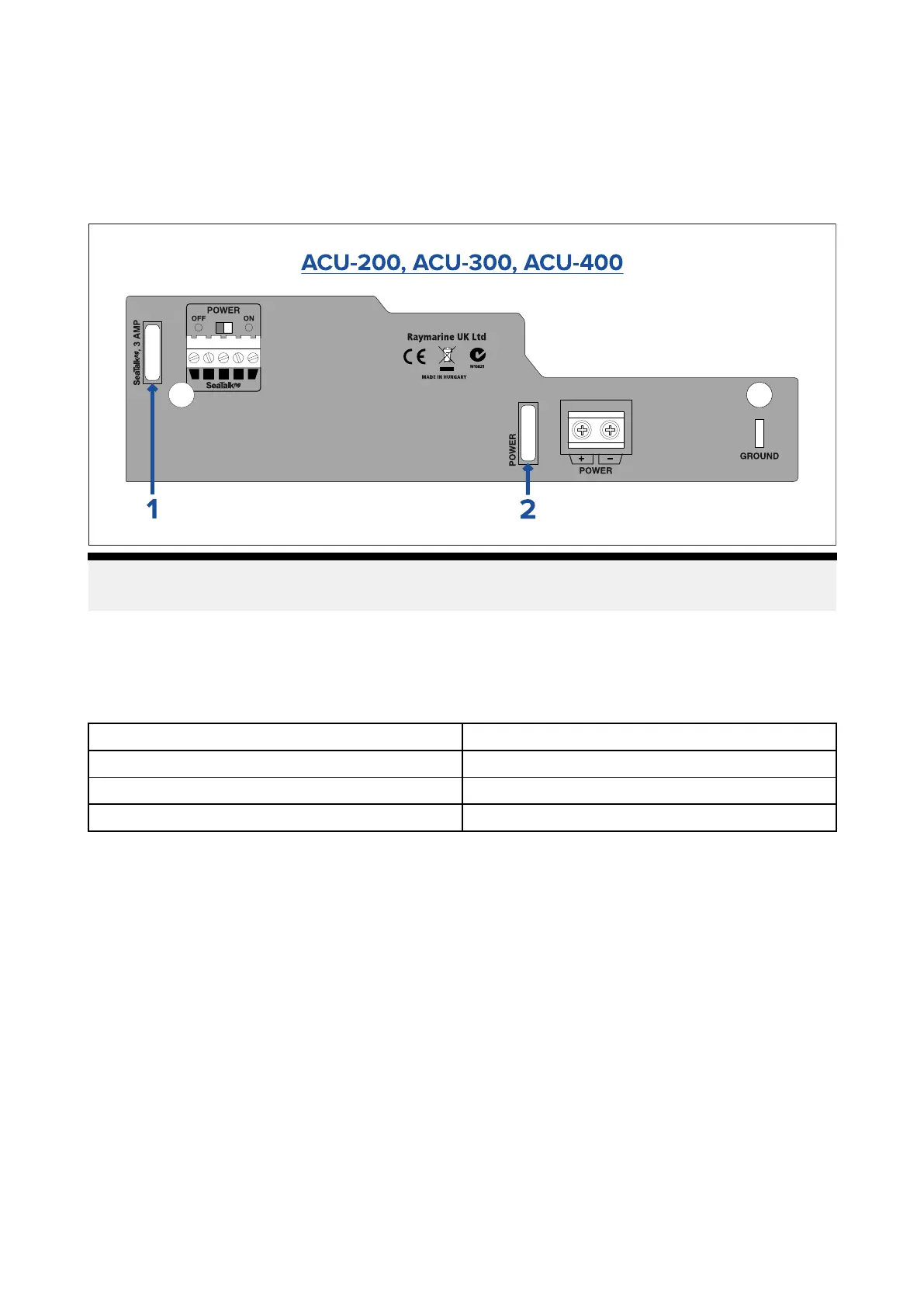

分かりやすくするため、上の図では電源とヒューズ関連の接続のみを示しています。
1.SeaTalkng ® ヒューズ (ACU から SeaTalkng ® バックボーンへのヒューズ電源)
2.内部電源ヒューズ (システムで消費される総電力を表示)
ACU内部ヒューズ定格
SeaTalkng ®
3 A
ACU-200
20 A
ACU-300
15 A
ACU-400
40 A
接地 - 専用ドレイン線が必要
この製品には、船舶のRF接地ポイントに接続するための専用のドレイン導体（スクリーン）が付属しています。効果
的なRF接地がユニットに接続されていることが重要です。ドレイン導体（スクリーン）を船舶のRF接地ポイントに
接続することで、ユニットを接地することができます。RF接地システムのない船舶では、ドレイン導体（スクリー
ン）をバッテリーのマイナス端子に直接接続する必要があります。
直流電源システムは以下のいずれかでなければならない：
- バッテリのマイナス端子が船舶のアースに接続されている，マイナス接地型
- フローティング（どちらのバッテリー端子も船舶のアースに接続されていない状態）
接地が必要な項目が複数ある場合は、まず1つのローカルポイント（スイッチパネル内など）に接続し、このポイン
トを1本の適切な定格導体を介して船舶の共通RF接地ポイントに接続することができる。
実装
接地への経路の望ましい最小要件は、30A定格（1/4インチ）以上の平らな錫メッキ銅編組を経由することである。
これが不可能な場合は、同等の撚り線導体を使用することができる：
• - 1m（3フィート）未満の場合は、6 mm2（#10 AWG）以上を使用してください。
88
