Connexions et réglage
Chapitre 1 5
Les illustrations contenues dans ce document servent uniquement à des fins de représentation.

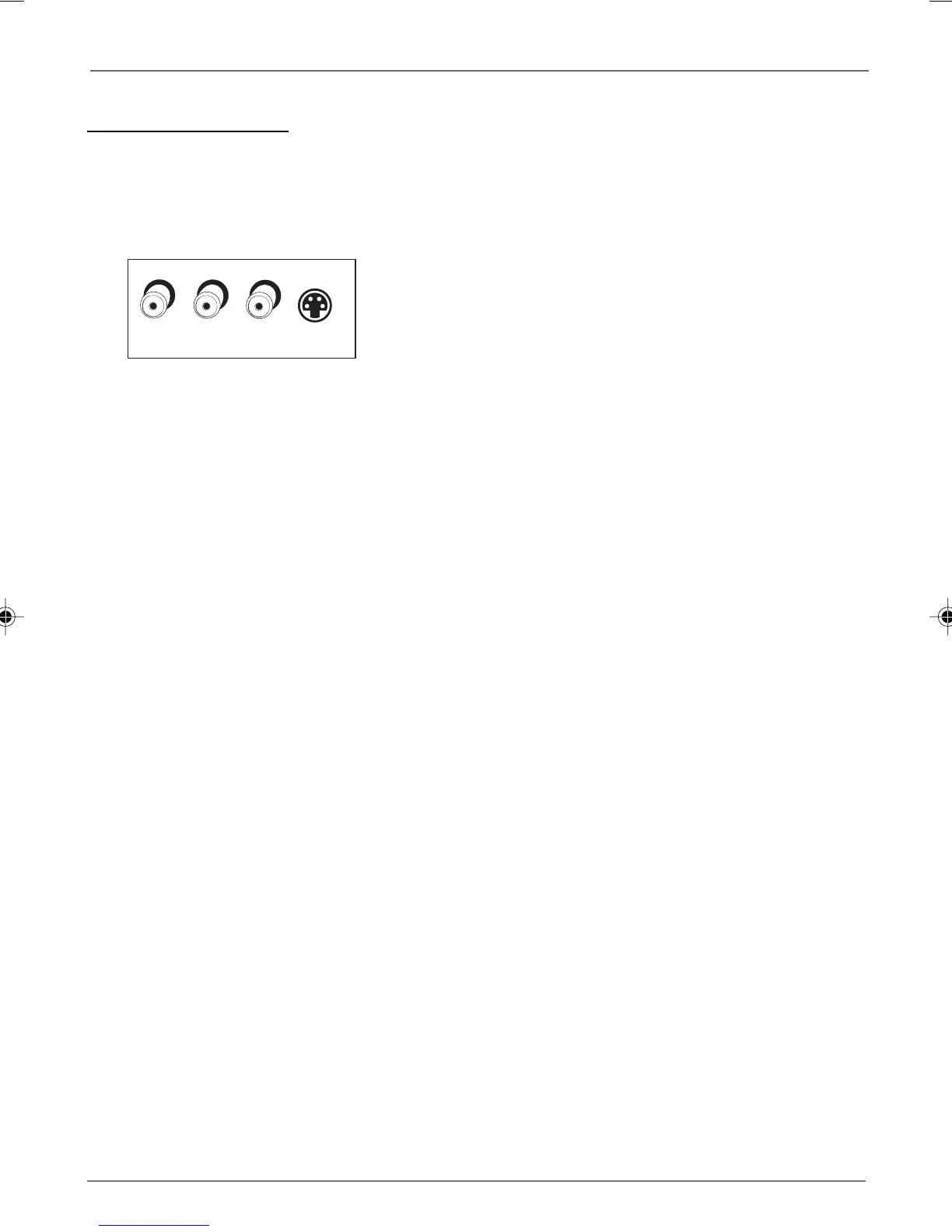

Explication des prises
Cette section décrit les prises que vous pouvez utiliser pour les connexions. Vous pouvez
connecter des composants à votre téléviseur de plusieurs façons.
TV ANT Permet de connecter un câble coaxial pour recevoir le signal de l’antenne, du
câble, du câblosélecteur ou, selon l’exemple de la page 4, un magnétoscope.
VIDEO 1
Vous permet de connecter un composant, comme un
magnétoscope ou un lecteur DVD.
• R (DROIT) AUDIO Permet une connexion audio droite.
Le connecteur audio droit est généralement rouge.
• L(GAUCHE)/MONO AUDIO Permet une connexion audio
gauche. Le connecteur audio droit est généralement blanc.
• VIDEO Permet une connexion vidéo composite. Le
connecteur vidéo est généralement jaune.
• S-VIDEO IN Offre une meilleure qualité d’image que la prise
vidéo parce que la portion couleur du signal est séparée de la
portion noir et blanc de l’image. Si vous utilisez S-VIDEO IN,
assurez-vous de connecter les câbles audio gauche et droit
dans les prises d’entrée audio L/MONO et R AUDIO.
R
L/MONO
AUDIO
VIDEO
S-VIDEO IN
VIDEO 1
