Connexions et réglage
4 Chapitre 1
Les illustrations contenues dans ce document servent uniquement à des fins de représentation.

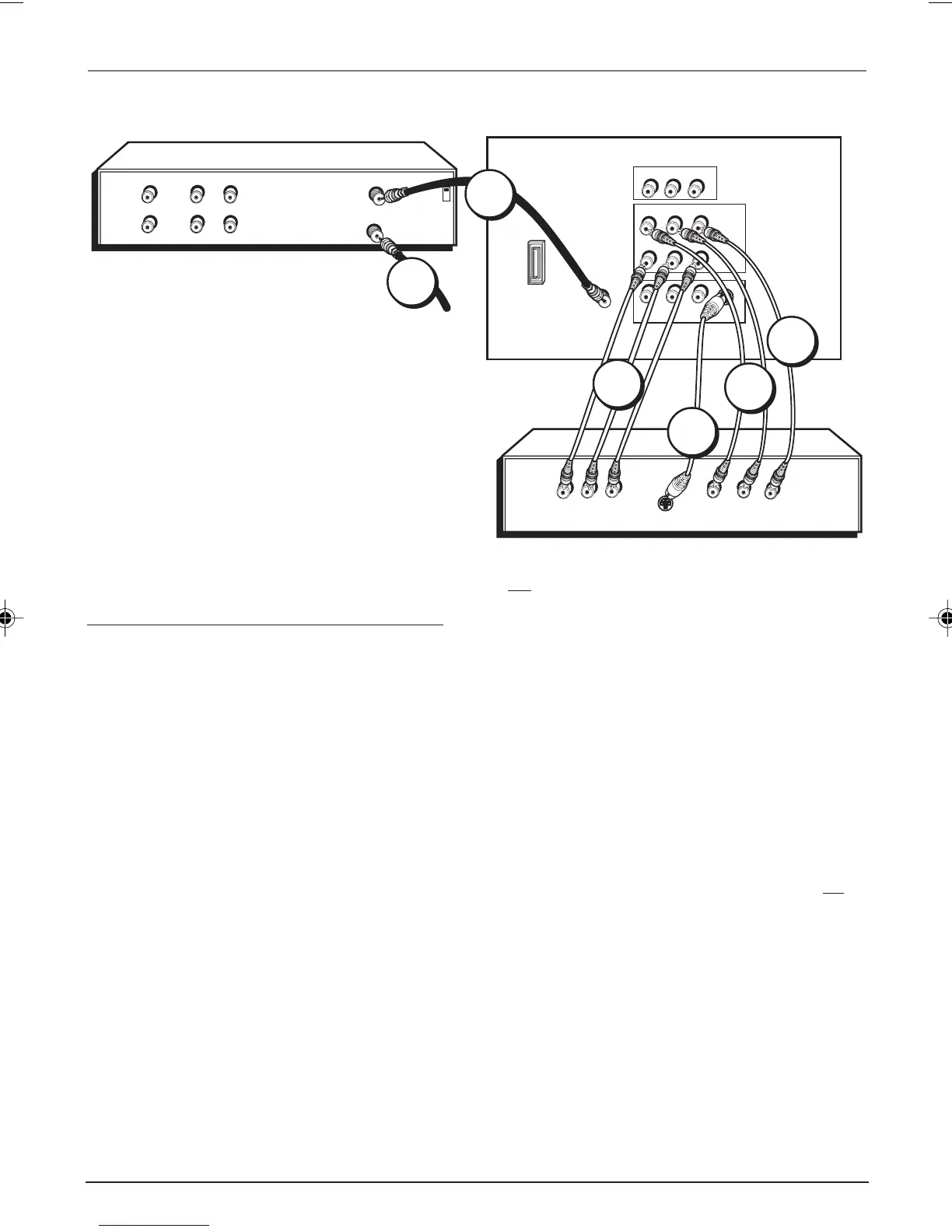

Téléviseur + lecteur DVD + magnétoscope
1. Connectez votre lecteur DVD à votre téléviseur.
A. Connectez les câbles audio (blanc et rouge) dans les prises VIDEO 2 R et L/MONO AUDIO à l’arrière du
téléviseur et dans les prises de sortie audio du lecteur DVD.
B. Si votre lecteur DVD a des prises de sortie pour composant (Y, Pb, Pr), connectez les trois câbles vidéo aux
prises Y, Pb, Pr du lecteur DVD et aux prises VIDEO 2 Y, Pb, Pr à l’arrière du téléviseur. Si votre lecteur DVD n’a
pas de prises Y, Pb, Pr, voyez C.
- OU -
C. Si votre lecteur DVD comporte une prise S-vidéo, connectez un câble S-vidéo à la prise S-VIDEO IN
à l’arrière du téléviseur et à la prise S-vidéo du lecteur DVD. Si votre lecteur DVD n’a pas de prise
S-Video, voyez D.
Nota : Si vous connectez un câble S-vidéo, vous devez connecter les câbles audio aux prises VIDEO 1 AUDIO à l’arrière du téléviseur et non
aux prises VIDEO 2 AUDIO.
- OU -
D. Connectez le câble vidéo (jaune) dans la prise de sortie vidéo à l’arrière du lecteur DVD et dans la prise VIDEO
2 VIDEO à l’arrière du téléviseur.
2. Connectez votre téléviseur à votre magnétoscope.
Connectez un câble coaxial dans la prise TV ANT de votre téléviseur et dans la prise de sortie de votre
magnétoscope (parfois marquée OUT TO TV).
Nota : Si votre magnétoscope comporte des prises de sortie A/V, vous pouvez connecter votre téléviseur à votre magnétoscope
en utilisant des câbles audio/vidéo pour obtenir une meilleure qualité.
3. Assurez-vous d’avoir connecté le câble ou l’antenne à votre magnétoscope.
Connectez le câble coaxial de votre prise de câble ou d’antenne à l’entrée d’antenne sur le magnétoscope.
Voyez la page 7
Pr
Pb
Y
R
L/MONO
AUDIO
VIDEO
TV ANT
DVD
S-VIDEO
L
R
VIDEO
OUT
IN FROM ANT
OUT TO TV
CH3
CH4
VIDEO
OUT
LR
AUDIO
IN
LR
Pb
Pr
Y
S-VIDEO IN
R
AUDIO
VIDEO
VIDEO 1
L/MONO
VIDEO 2
VPORT
R
L
OUTPUT
V
Téléviseur (panneau arrière)
MAGNÉTOSCOPE
du câble ou
de l’antenne
1A
2
1D
3
1B
1C*
* Si vous connectez un câble S-vidéo, vous devez connecter les
câbles audio aux prises VIDEO 1 AUDIO à l’arrière du téléviseur
et
non aux prises VIDEO 2 AUDIO.
1624467B.01-fr.p65 4/22/04, 9:13 PM4
