Connexions et réglage
Chapitre 1 5Les illustrations contenues dans ce document servent uniquement à des fins de représentation.
Utilisation de la prise VPORT
La prise VPORT vous permet de connecter un système de jeux vidéo Xbox™ au téléviseur en
utilisant un câble Xbox à VPORT (non fourni). Voyez la page 29 pour acheter un câble Xbox
vers VPORT. Vous pouvez également connecter un composant, comme un lecteur DVD, muni
de prises de vidéo à composantes (Y, Pb, Pr) en utilisant câble de composant vidéo vers VPORT
(non fourni). Si vous utilisez le câble de composant vidéo vers VPORT, assurez-vous de
connecter les câbles audio gauche et droit pour que le téléviseur reçoive le son à partir du
composant connecté.
Nota : La prise VPORT ne peut servir à connecter des consoles de jeux différentes du système Xbox.

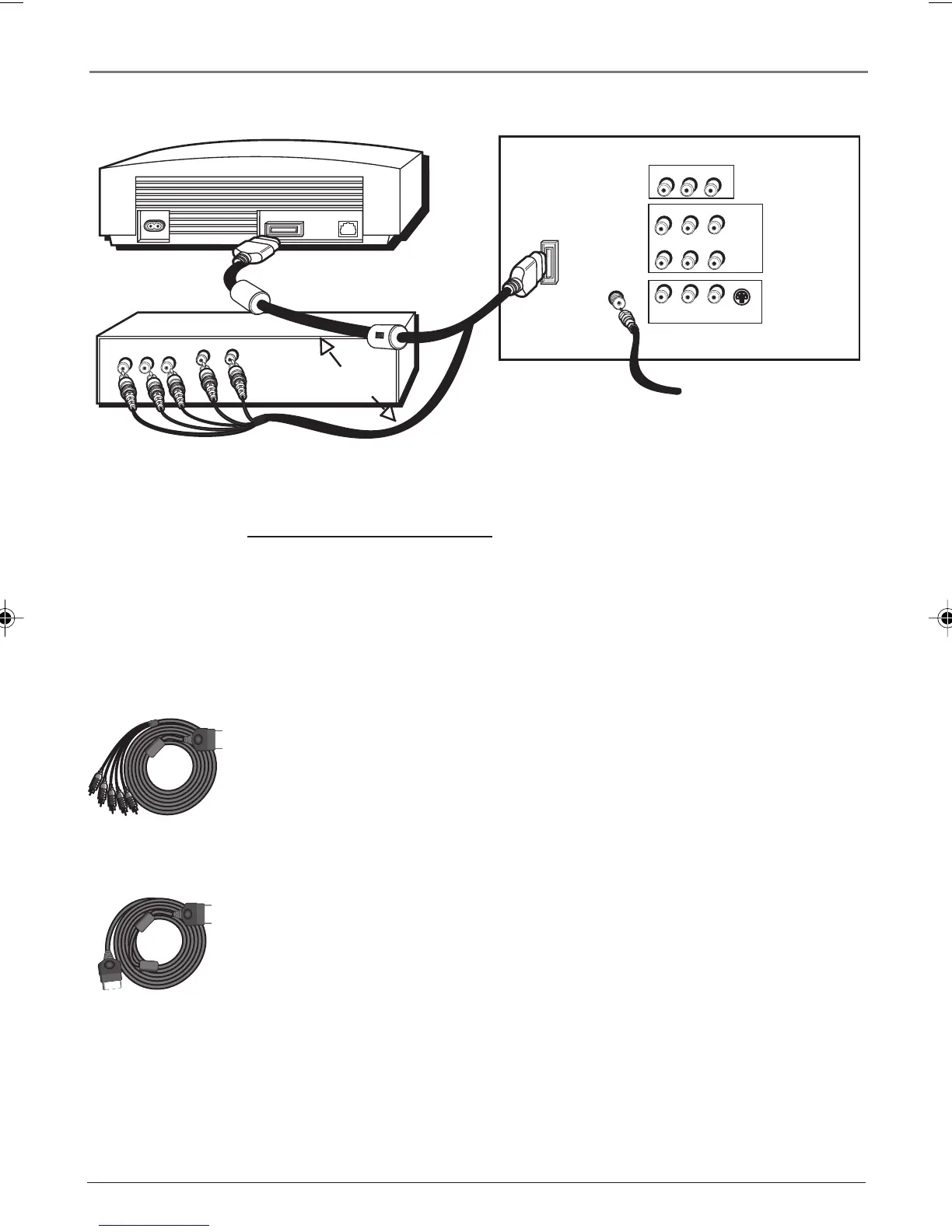

1. Connectez votre téléviseur à un lecteur DVD
Utilisez le câble de vidéo à composantes VPORT (non fourni) pour connecter le téléviseur
à un autre composant, comme un lecteur DVD muni des prises Y, Pb, Pr.
Connectez le câble de vidéo à composante VPORT à la prise VPORT située à l’arrière du
téléviseur.
Connectez l’autre extrémité du câble de vidéo à composantes VPORT aux prises Y, Pb, Pr
et à la sortie audio situées à l’arrière du lecteur DVD.
- OU -
2. Connectez votre téléviseur à un système de jeux vidéo Xbox
Connectez l’extrémité du câble Xbox à VPORT (non fourni) marquée TV à la prise VPORT à
l’arrière du téléviseur et l’autre extrémité à la prise correspondante à l’arrière du système
de jeux vidéo Xbox.
Nota : Si vous avez un récepteur audio, vous pourrez peut-être connecter un câble audio numérique à la
prise audio numérique du câble VPORT.
Voyez la page 7
L
R
OUT
Pb
Pr
Y
MAGNÉTOSCOPE
Xbox
du c
âble,
câblosélecteur,
ou
de l’
antenne
Téléviseur (panneau arrière)
Pr
Pb
Y
R
L/MONO
AUDIO
VIDEO
TV ANT
S-VIDEO IN
R
AUDIO
VIDEO
VIDEO 1
L/MONO
VIDEO 2
VPORT
R
L
OUTPUT
V
OU
Câble Xbox vers
VPORT (non fourni)
Câble pour vidéo à
composantes vers
VPORT (non fourni)
« Xbox est une marque de commerce de Microsoft Corporation aux États-Unis et
dans d’autres pays. »
