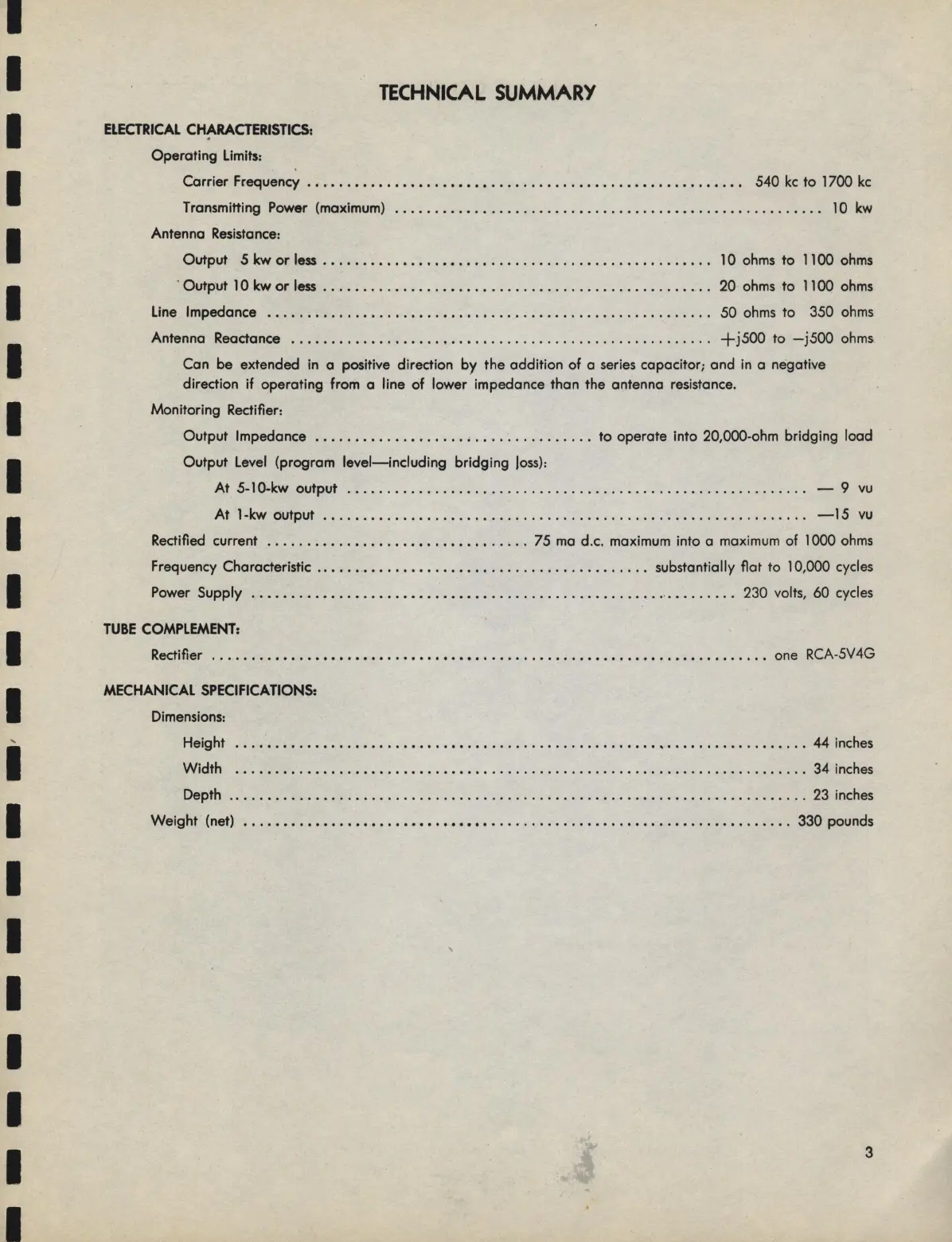

TECHNICAL SUMMARY
ELECTRICAL CHARACTERISTICS:
Operating Limits:
Carrier Frequency • • . • • • • • . • • • • • • • • • • • • • • . • . • . . . . . . • • . • . • • . . • . • . . . • • . . . • •
540 kc to 1700 kc
Transmitting Power (maximum) ...•••••.. • •...•....•••••.••.•..••••••.••..•...... , . . . 10 kw
Antenna Resistance:
Output 5 kw or less . • . • . . • • • . • • . . . • • . • • . . . . . . . . . . . . . • . . . . . . . . . . . • . . . l O ohms to 1100 ohms
· Output 10 kw or less . . . • . . . . . • • . . . . • • . . . • . . . . . • . . . . . . . . . . . . . . . . . . . • . . 20 ohms to 1100 ohms
Line Impedance ••....................•....•............................ 50 ohms to 350 ohms
Antenna Reactance ......•............ , .••.. . ...... . ...... . ............. +j500 to -j500 ohms.
Can be extended in a positive direction by the addition of a series capacitor; and in a negative
direction
if operating from a line of lower impedance than the antenna resistance.
Monitoring Rectifier:
Output Impedance
...••.......•........•.......... . .. to operate into 20,000-ohm bridging load
Output
Level (program level-including bridging Joss):
At 5-10-kw output . . . . . . • • . . • . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - 9 vu
At 1-kw output .........•..•.......•........................................ -15 vu
Rectified current .........•........•••.••...•..... 75 ma d.c. maximum into a maximum of l 000 ohms
Frequency Characteristic .....•...••.•...•••.•..............•...... substantially flat to l 0,000 cycles
Power Supply . • • . . • • .• . • • • • • . • • • • • • • • • . • • • • • . . . . . . . . . . . . . • . • . . . • . .. . • . . . • . . . 230 volts, 60 cycles
TUBE COMPLEMENT:
Rectifier . . . . . . . . • • • • • • • • • • • • • • • . • • • • • • • • • • • • . . . . . . . . . . . • • . • . . • • • • . . • • . • . • . . • . . one RCA-5V 4G
MECHANICAL SPECIFICATIONS:
Dimensions:
Height
...••....•.•...••.•...•.•••••.••................•.•..•.••..•...•....•... 44 inches
Width .•.•..•..•......••••.••..•••••.•..........................•............. 34 inches
Depth . . . . . . . • . • . . . . . . . . . . • . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . • . . . . . . .
23 inches
Weight (net) ••..•••••.•.•••••••••••••••••••..........•...•.•.••.•.•••..•.•.....•. 330 pounds
