ENTRETIEN ET RÉPARATIONS

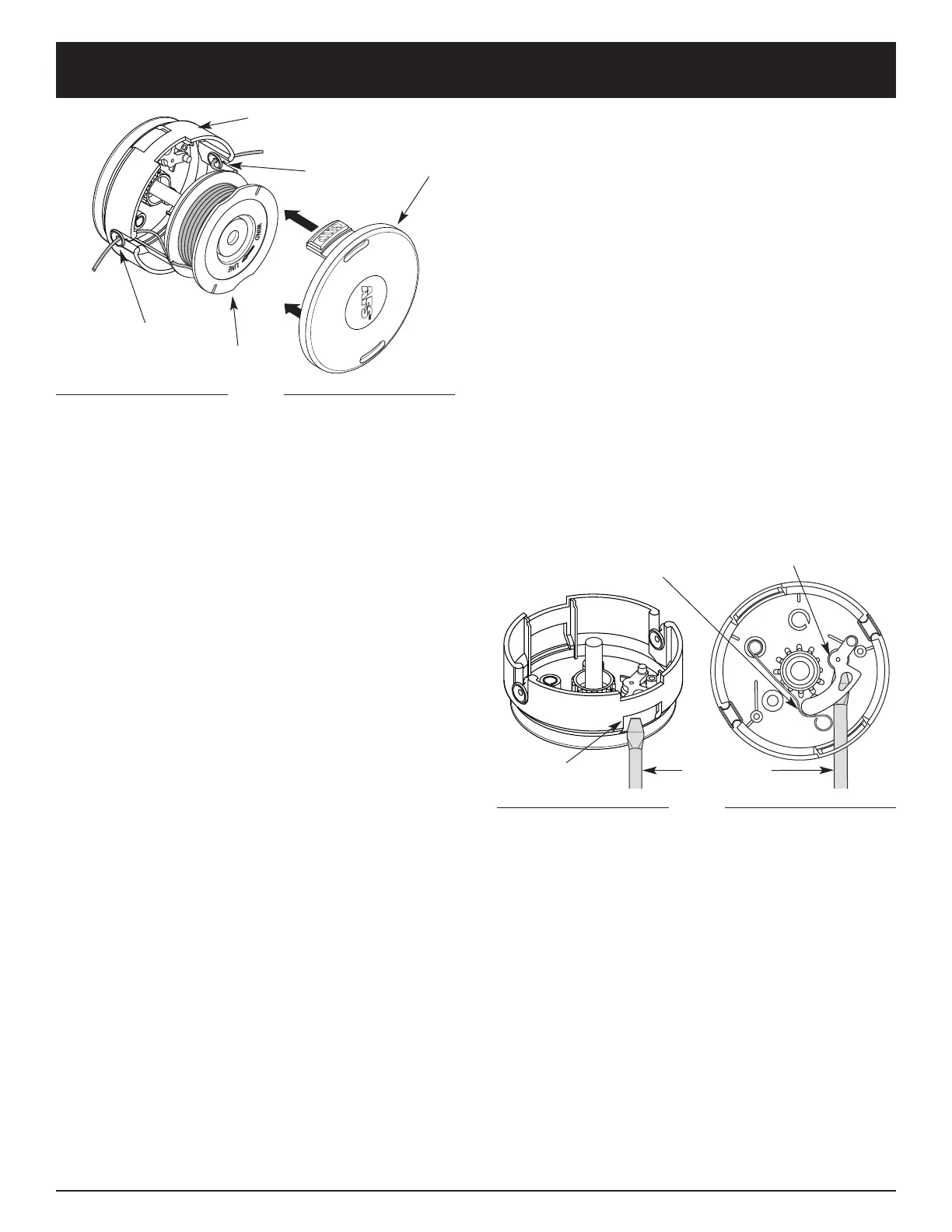

Fig. 17
15. Tout en tenant le moulinet intérieur et la bobine
extérieure, saisissez les extrémités et tirez
fermement pour dégager le fil des fentes de retenue
du moulinet intérieur.
16. Enfoncez le couvercle inférieur dans la bobine
extérieure jusqu'à ce qu'il se mette en place d'un
déclic.
INSTALLATION D’UN MOULINET PRÉREMBOBINÉ
1. Enfoncez les languettes et retirez le couvercle
inférieur (Fig. 11).
2. Retirez le vieux moulinet intérieur de la bobine
extérieure (Fig. 12).
3. Prenez le moulinet intérieur prérembobiné et insérez
les extrémités du fil dans les œillets de la bobine
extérieure (Fig. 17).
4. Tout en tenant le moulinet intérieur et la bobine
extérieure, saisissez les extrémités et tirez
fermement pour dégager le fil des fentes de retenue
du moulinet intérieur.
5. Enfoncez le couvercle inférieur dans la bobine
extérieure jusqu'à ce qu'il se mette en place d'un
déclic.
REMPLACEMENT DU CLIQUET
Si le cliquet de l’accessoire de coupe doit être remplacé
pour cause de fissure ou d’usure, suivez les instructions
suivantes.
1. Positionnez le cliquet de manière qu’il soit accroché
par le ressort (Fig. 18).
2. Introduisez un tournevis à tête plate de taille
moyenne à travers le trou de languette de la bobine
extérieure et sous le cliquet (Fig. 18). Positionnez
l'extrémité du tournevis juste à côté de l'arbre du
cliquet.
3. Tournez le tournevis afin de libérer le cliquet de son
trou de retenue dans la bobine extérieure. Retirez et
jetez l'ancien cliquet une fois libéré.
4. Remplacez-le par un cliquet neuf. Appuyez
fermement sur le cliquet jusqu'à ce qu'il se mette en
place d'un déclic dans son trou de retenue.
Pièces de rechange
Voir Accessoires et pièces de rechange.
Œillet
Œillet
Couvercle
inférieur
Moulinet intérieur
Bobine extérieure
Positionnez
le cliquet
Arbre du cliquet
Trou de languette
Tournevis
Fig. 18
