9 - Français
ASSEMBLAGE
Inch
1
0
1
2
3
Inch
1
0
1
2
3
FEED
DIRECTION
H
J
K
L
B
M
Q
R
G
D
O

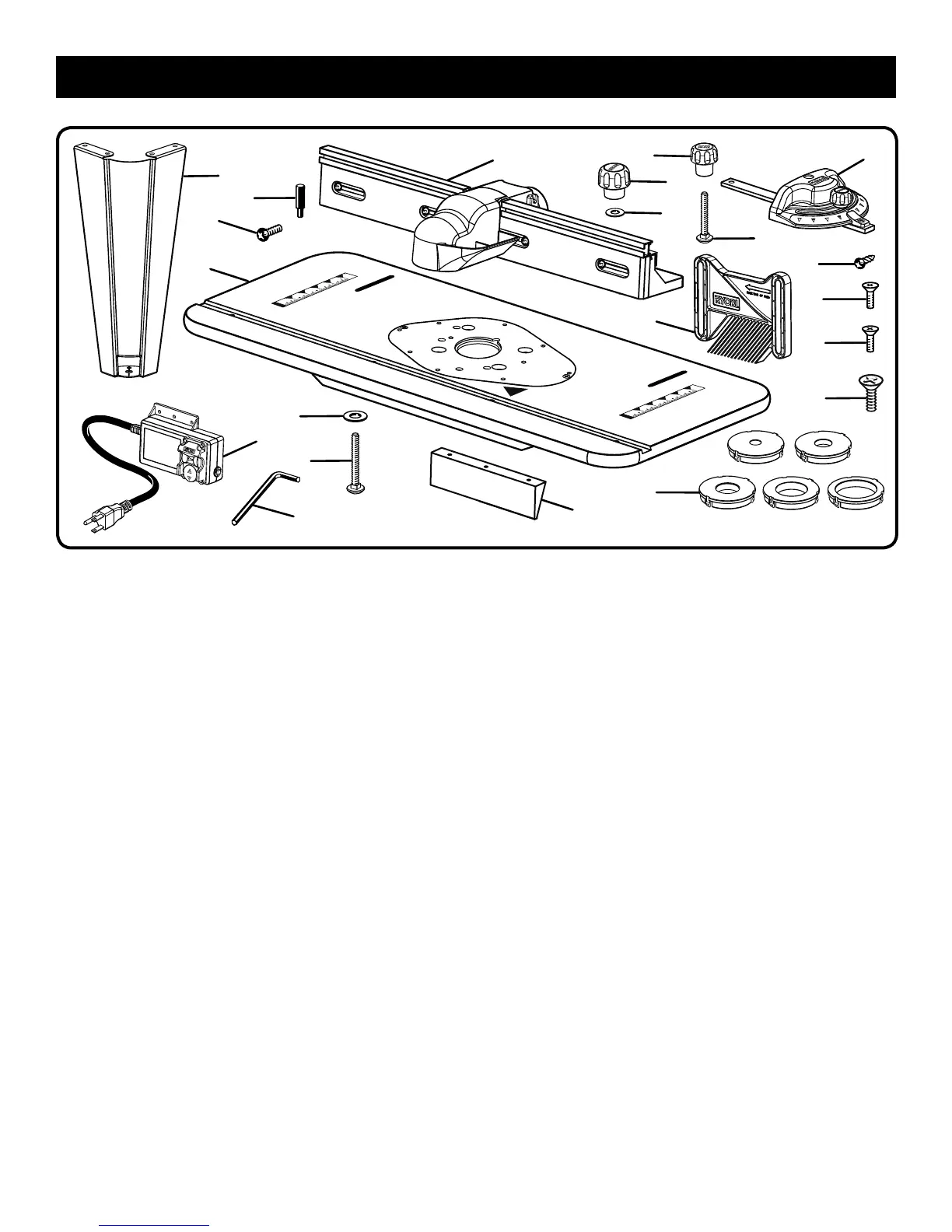

Fig. 4
A
N
C
I
F
E
P
T
S
U
LISTE DE CONTRÔLE D’EXPÉDITION
Voir la figure 4.
A. Vis phillips de pied de table ....................................... 16
B. Cle en hex .................................................................... 1
C. Cheville de départ ........................................................ 1
D. Vis de protecteurs sous table ...................................... 6
E. Vis de la plaque d’insertion
de la toupie (5/16-18 x 3/4 po)..................................... 3
F. Vis de la plaque d’insertion
de la toupie (10-24 x 5/8 po) ........................................ 3
G. Vis de la plaque d’insertion
de la toupie (10-32 x 5/8 po) ........................................ 3
H. Pieds de table .............................................................. 4
I. Table à toupie ............................................................... 1
J. Boîte d’interrupteur ...................................................... 1
K. Rondelle de boulon à collet carré ................................ 2
L. Boulon à collet carré .................................................... 2
M. Protecteurs sous table ................................................. 2
N. Plaque à ouverture ....................................................... 5
O. Guide d’onglet ............................................................. 1
P. Ensemble de guide ...................................................... 1
Q. Bouton de verrouillage du guide .................................. 2
R. Cale-guide .................................................................... 1
S. Boulon à cale-guide ..................................................... 2
T. Rondelle de bouton de verrouillage du guide .............. 2
U. Bouton de cale-guide .................................................. 2
V. Manual de utilisation (non illustreé)
NOTE : Les pièces A à G sont incluses dans un emballage-coque distinct
