15 — Español
ARMADO
NOTA: En muchas de las ilustraciones de este manual se muestran
sólo porciones de la sierra ingleteadora combinada. Esto es inten-
cional, para poder mostrar claramente lo que queremos decir en las
ilustraciones. Nunca utilice la sierra sin todas las protecciones
montadas en su lugar y en buen estado de funcionamiento.

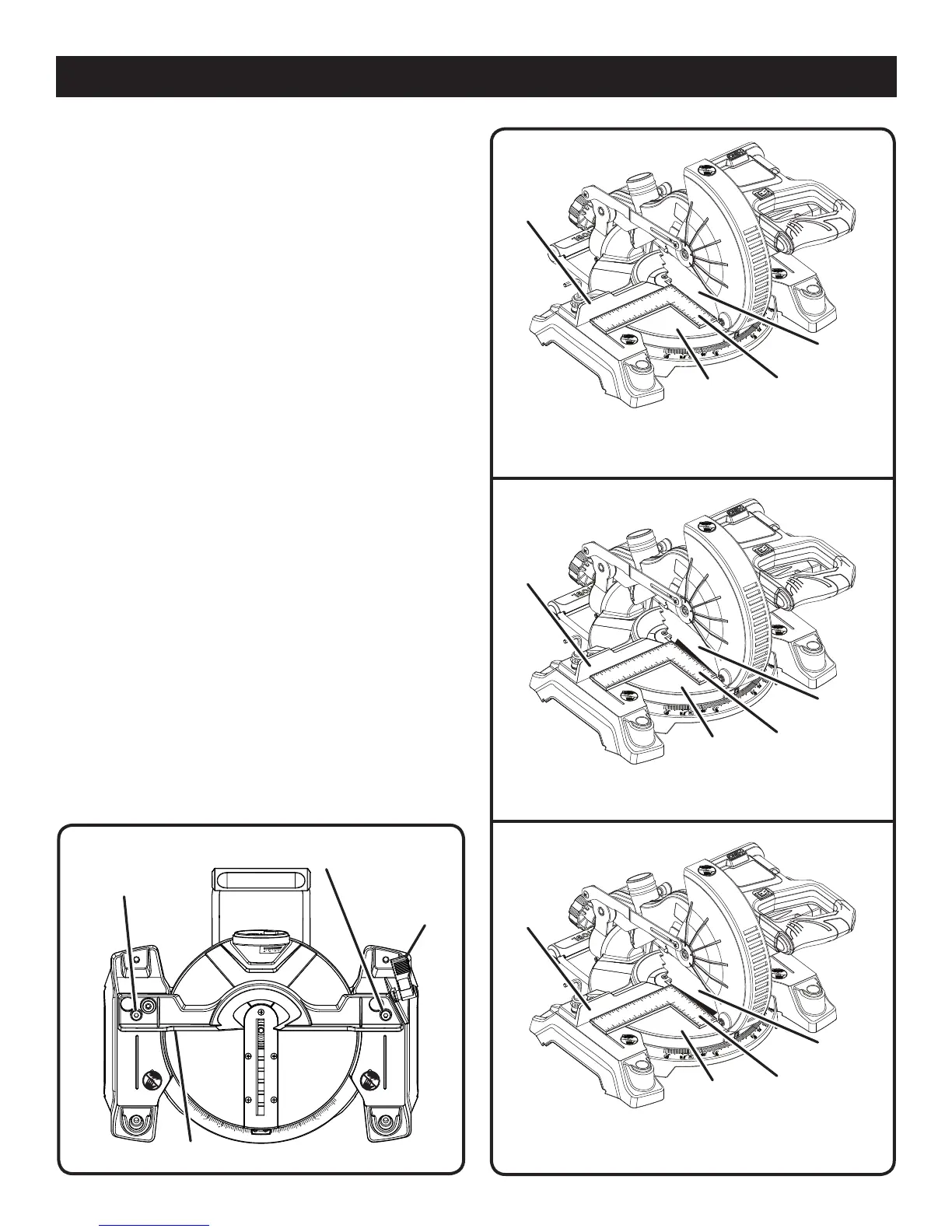

ESCUADRADO DE LA HOJA CON LA GUÍA
Vea las figuras 13 a 16.
Retire de la herramienta el paquete de baterías.
 Tire del brazo de la sierra completamente hacia abajo y
enganche el pasador de seguridad para asegurar el brazo en
la posición de transporte.
 Levante la palanca de cierre para abrir la mesa de ingletes.
 Gire la mesa de inglete hasta no alinear el indicador con el cero
de la escala de ingletes.
 Presione la palanca de cierre hacia abajo para trancar la mesa
de ingletes.
 Coloque horizontalmente una escuadra sobre la mesa de
ingletes. Coloque una pata de la escuadra contra la guía. Deslice
la otra pata de la escuadra para colocarla contra la parte plana
de la hoja de la sierra.
NOTA: Asegúrese de que la escuadra toque la parte plana de
la hoja de la sierra, no los dientes.
 El borde de la escuadra y la hoja de la sierra deben estar
paralelas, como se muestra en la figura 14.
 Si el borde delantero o trasero de la hoja de la sierra forma un
ángulo con respecto a la escuadra, como se muestra en las
figuras 15 y 16, se requieren ajustes.
 Con la llave de hoja suministrada afloje los tornillos de cabeza
hueca encargados de asegurar el guía de ingletes a la mesa
de ingletes.
 Gire la guía de ingletes la izquierda o derecha hasta dejar la
hoja de la sierra paralela con respecto a la escuadra.
 Vuelva a apretar los tornillos firmemente y revise de nuevo la
alineación de la hoja con la guía.
La sierra dispone de dos indicadores de escala, uno en la escala de
biseles y uno en la de ingletes. Después de efectuar los ajustes de
escuadrado, puede ser necesario aflojar los tornillos de la indicador
y reajustarlos a cero. Vea la figura 17.
45
30
31.6
22.5
15
0
15
30
22.5
31.6
45
Fig. 13
TORNILLO(S) DE
CABEZA HUECA
TORNILLO(S) DE
CABEZA HUECA
GUÍA
PALANCA DE
FIJACIÓN DE
INGLETE
VISTA A DE LA HOJA A ESCUADRA CON LA GUÍA
VISTA DE LA HOJA FUERA DE ESCUADRA CON LA GUÍA,
SE REQUIEREN AJUSTES
VISTA DE LA HOJA FUERA DE ESCUADRA CON LA GUÍA,
SE REQUIEREN AJUSTES
MESA DE
INGLETES
MESA DE
INGLETES
MESA DE
INGLETES
LAME
LAME
LAME
GUÍA DE
INGLETES
GUÍA DE
INGLETES
GUÍA DE
INGLETES
ESCUADRA DE
CARPINTERO
ESCUADRA DE
CARPINTERO
ESCUADRA DE
CARPINTERO
Fig. 14
Fig. 15
Fig. 16
