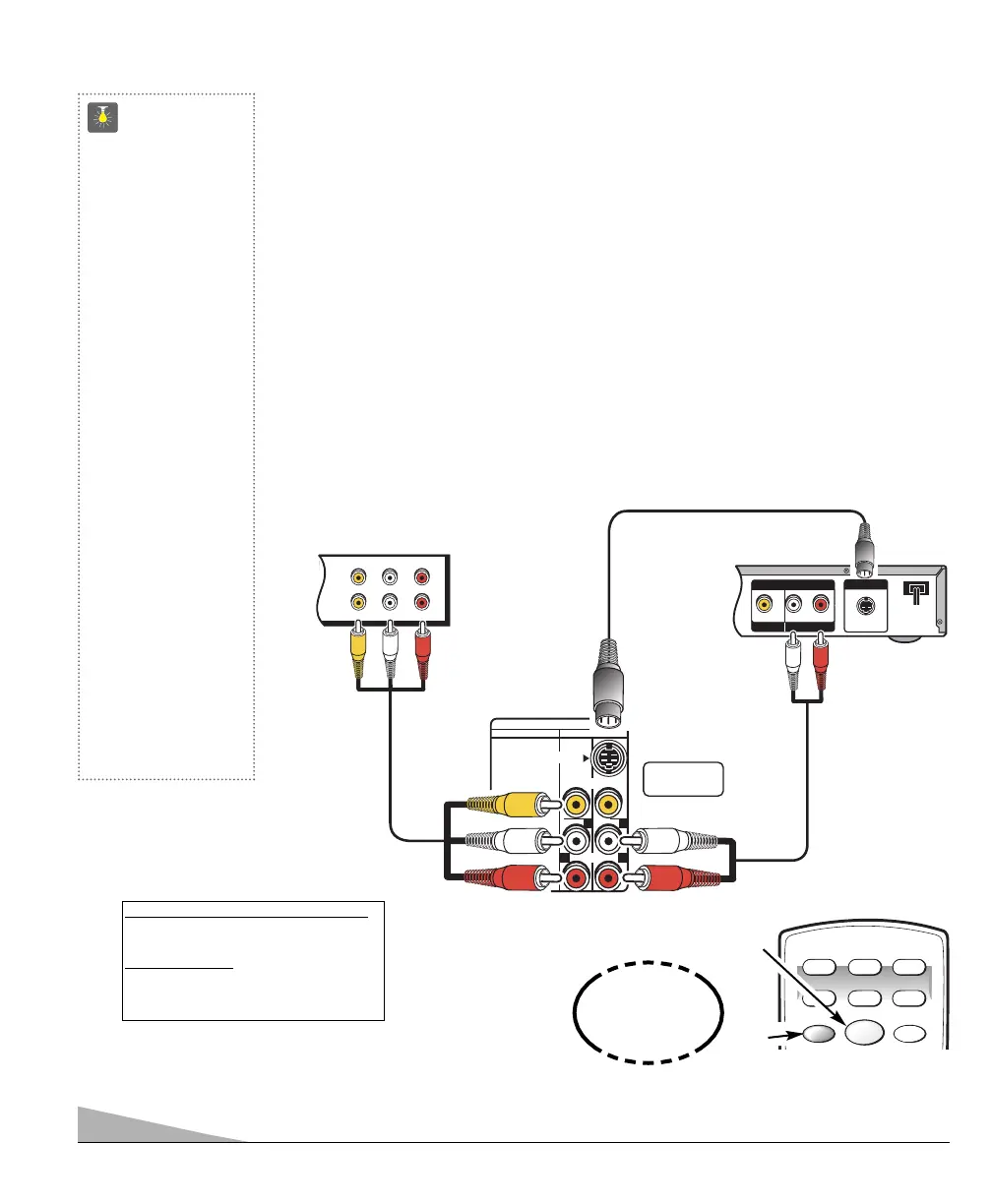

USANDO LAS ENTRADAS DE AUDIO/VIDEO
CONECTANDO UNA VCR O REPRODUCTOR DE DVD
Apague la TV y los equipos externos antes de conectar los cables. (Los cables no son
suministrados con la TV.)
❶
Conecte la salidas de Audio Video de la VCR, DVD, o otros euipos’ a las entradas de
la TV Audio Video.
Para VCR monofónicas (una salida de Audio) conecte la salida de la VCR a la
entrada (L) de la TV.
① Optativo
Conecte las salidas de S-Video del VRC, DVD, DSS, o otros equipos’ a las entradas de
S-Video de la TV.
Nota: Usando las entradas de S-Video se cancela las entradas de Video (AV1).
❷
Presione POWER para encender la TV. Además Encienda el equipo externo.
❸ Presione INPUT para seleccionar de VIDEO1 o VIDEO2.
Consejos
Rápidos
■
Asegurese que todos
los conectores esten
correctamente asen-
tados en las entradas.
■
Siempre combine los
cables de acuerdo a
los colores:
ROJO para
el audio del lado
derecho,
BLANCO para
el audio del lado
izquierdo, y
AMARILLO
para video.
■
Una pantalla de color
azul con la palabra
VIDEO1 o VIDEO2
desplegada, significa
que el modo de Video
esta seleccionado,
pero la señal no ha
sido detectada en el
conector de Video.
¿ Necesita ayuda?
Visite nuestro sitio
en internet
www.sanyoctv.com
o Llame 1-800-877-5032
Presione la tecla
de INPUT después de
haber hecho las conex-
iones necesarias.
Lo que necesitas para las conexiones:
❶
Cable de AV – 1
CONEXIÓN OPCIONAL:
①
Cable S-Video – 1
①
Cable de Audio – 1
