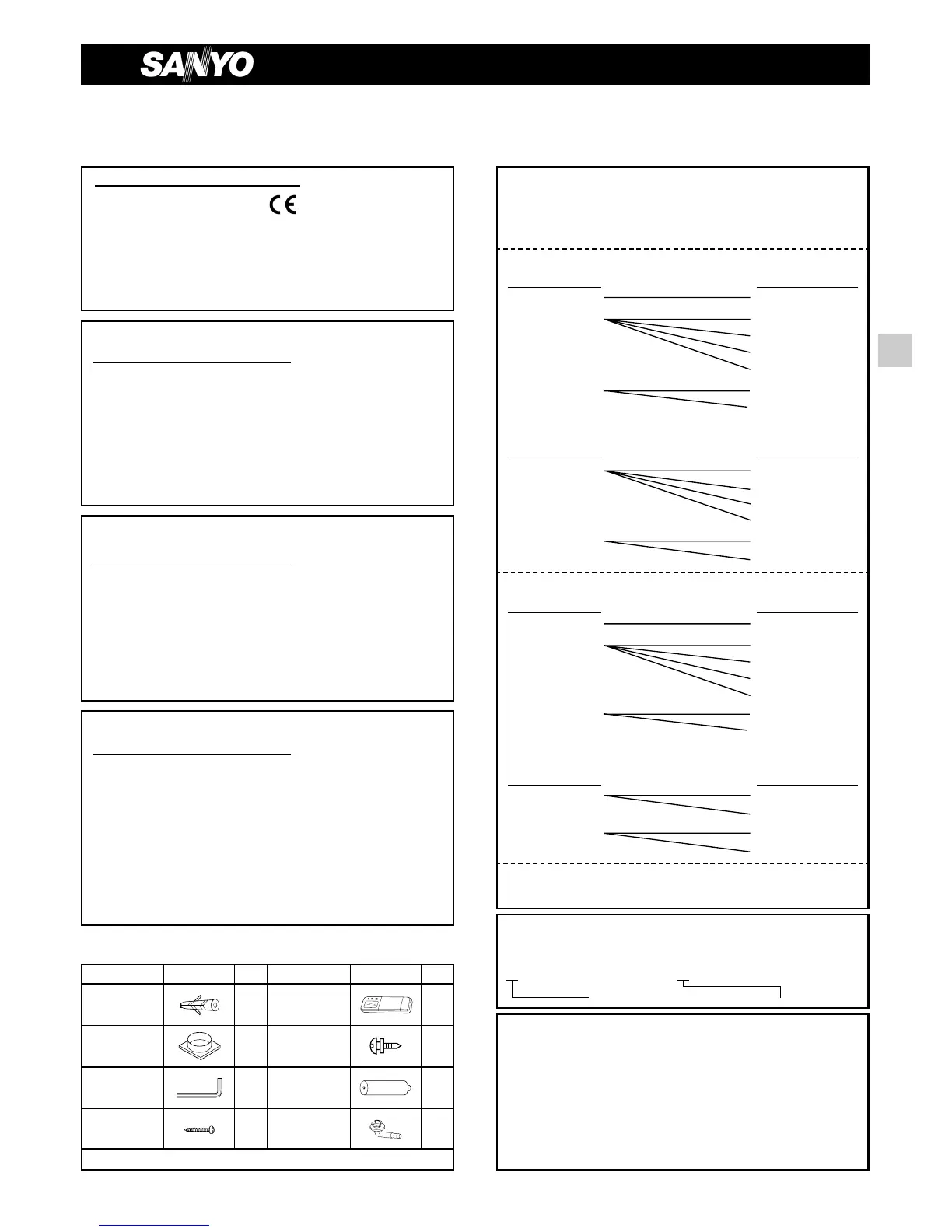

INSTRUCCIONES DE INSTALACION
Ð Acondicionador de aire Split System Ð
GE
852.6.4189.212.01.1
Alimentaci—n elŽctrica:
El último numero del modelo indica la alimentación eléctrica
de la unidad.
5: 220 - 240 V ~ 50 Hz / 38: 380-400 V - 3N ~ 50 Hz
último numero del modelo
Combinaci—n de Modelos
Combinar la unidad interior y la exterior como se indica en la
siguiente lista.
MODELOS SOLO REFRIGERACION R22
Unidad interior
Unidad exterior
SAP-KR165QS5 SAP-C165Q5
SAP-KR185QS5 SAP-C185Q5
SAP-C185QL5
SAP-C185Q38
SAP-C185QL38
SAP-KR225QS5 SAP-C225Q5
SAP-C225Q38
Modelos con bomba de calor R22
Unidad interior
Unidad exterior
SAP-KR186QHS5 SAP-C186QH5
SAP-C186QH5N
SAP-C186QH38
SAP-C186QH38N
SAP-KR226QHS5 SAP-C226QH5
SAP-C226QH38
MODELOS SOLO REFRIGERACION R407C
Unidad interior
Unidad exterior
SAP-KR165QS5 SAP-CR165G5
SAP-KR185QS5 SAP-CR185G5
SAP-CR185GL5
SAP-CR185G38
SAP-CR185GL38
SAP-KR225QS5 SAP-CR225G5
SAP-CR225G38
MODELOS CON BOMBA DE CALOR R407C
Unidad interior
Unidad exterior
SAP-KR186QHS5 SAP-CR186GH5N
SAP-CR186GH38N
SAP-KR226QHS5 SAP-CR226GH5
SAP-CR226GH38
MODELOS R407C: para las otras operaciones de instalación de los
modelos AERx, veanse las “Instrucciones de Instalación” (paginas
verdes) situadas en la parte superior de la unidad exterior.
TORNILLO
6
AUTORROSCANTE
DECLARACION DE CONFORMIDAD
Este Producto está marcado porque responde a las
Directivas:
– Baja Tensión n° 73/23 CEE y 93/68 CEE.
– Compatibilidad Electromagnetica n° 89/336 CEE, 92/31 CEE y
93/68 CEE.
Esta declaración no tendrá efecto en sólo caso de que se haga un
uso diferente al declarado por el Fabricante, y/o por el no respeto,
incluso parcial, de las intrucciones de instalación y/o de uso.
MODELOS SOLO REFRIGERACION
LIMITES DE FUNCIONAMIENT
O
L Condiciones Máximas
Temperatura exterior : 52°C B.S.*
Temperatura interior : 35°C B.S. / 22.5°C B.H.
L Condiciones Mínimas
Temperatura exterior : 19°C B.S.**
Temperatura interior : 19°C B.S. / 14°C B.H.
L Nombre del modelo CXXXL
* : 50°C B.S.
** : –15°C B.S.
MODELOS SOLO REFRIGERACION (R407C)
LIMITES DE FUNCIONAMIENT
O
L Condiciones Máximas
Temperatura exterior : 43°C B.S.*
Temperatura interior : 32°C B.S. / 23°C B.H.
L Condiciones Mínimas
Temperatura exterior : 19°C B.S.*
Temperatura interior : 19°C B.S. / 14°C B.H.
L Nombre del modelo CXXXL
* : –15°C B.S.
MODELOS CON BOMBA DE CALOR
LIMITES DE FUNCIONAMIENT
O
L Condiciones Máximas en Refrigeración
Temperatura exterior : 46°C B.S.
Temperatura interior : 35°C B.S. / 22°C B.H.
L Condiciones Mínimas en Refrigeración
Temperatura exterior : 19°C B.S.
Temperatura interior : 19°C B.S. / 14°C B.H.
L Condiciones Máximas en Calefacción
Temperatura exterior : 24°C B.S. / 18°C B.H.
Temperatura interior : 27°C B.S.
L Condiciones Mínimas en Calefacción
Temperatura exterior : –8°C B.S. / –9°C B.H.
MATERIAL SUMINISTRADO
PARTES FIGURA CANT. PARTES FIGURA CANT.
TACO 7
TAPON
1
DE PLASTICO
LLAVE
1
HEXAGONAL
MANDO
1
A DISTANCIA
TORNILLO PARA
EL MANDO 1
A DISTANCIA
AAA BATERIA
2
ALCALINA
CURVA
1
DE VACIADO
*
*
Sólo para los modelos con bomba de calor.
1. Destornillador de cabeza plana
2. Destornillador medio de estrella
3. Tijeras para pelar los hilos
4. Metro
5. Nivel
6. Broca de fresa
7. Segueta
8. Broca de taladro ø 5
9. Martillo
10. Taladro
11. Tronzadora de tubos de cuchilla giratoria
12. Rebordeadora de tubos para unión
abocardada
13. Llave dinamométrica
14. Llave fija o inglesa
15. Desbarbador
Material necesario para la instalaci—n (no suministrado)
©SANYO 2000
