D—nde instalar la unidad interior
EVITAR
• La exposición directa al sol.
• Zonas expuestas a fuentes de calor que puedan dañar la estructura
de la unidad.
• Pérdidas de gas.
• Vapores de aceite (como en una cocina o cerca de máquinas
industriales), ya que el contacto con el aceite puede provocar mal
funcionamiento y puede deformar las superficies de plástico de la
unidad.
• Lugares donde el punto de apoyo no sea completamente estable, ya
que pueden provocar vibraciones, ruidos y posibles pérdidas de agua.
• Lugares donde pueda salpicar agua al mando a distancia o
excesivamente húmedos..
• Hacer orificios en las zonas donde hay partes eléctricas o instalaciones.
ES PREFERIBLE
• Elegir una posición adecuada desde la que se llegue a todos los
rincones.
• Controlar que el lugar de apoyo es lo suficientemente resistente como
para soportar el peso de la unidad.
• Elegir una posición de modo que la distancia entre las dos unidades
sea la menor posible.
• Elegir una posición de modo que se garanticen una buena ventilación
a la unidad, y los espacios mínimos necesarios para la manutención.
D—nde instalar la unidad exterior
EVITAR
• Zonas expuestas a fuentes de calor y corrientes de aire caliente.
• Exposición directa al sol.
• Zonas húmedas o con riesgo de inundaciones, lugares de apoyo no
nivelados.
• Hacer orificios en las zonas donde hay partes eléctricas o instalaciones.
ES PREFERIBLE
• Elegir zonas a la sombra ligeramente aireadas.
• Fijar la unidad a la base de apoyo para evitar vibraciones.
MATERIAL ADICIONAL PARA LA INSTALACION (NO SUMINISTRADO)
●
Tubo para refrigeración de cobre recocido y desoxidado, aislado con espuma de polietileno de 8 mm de espesor, para la conexión entre
las unidades.
●
Tubo de PVC para descarga de condensación (ø int. 18mm) de longitud suficiente como para transportar el líquido de condensación hasta
una descarga exterior.
●
Aceite refrigerante para uniones abocardadas (unos 30g.).
●
Cable eléctrico multipolar de longitud suficiente como para conectar las unidades. En la tabla de los datos eléctricos vienen la sección y la
longitud aconsejadas. Los cables no pueden ser más ligeros que los de tipo H07RN-F (según CEI 20-19 CENELEC HD22).
* Modelo trifásico
DATOS ELECTRICOS
LONGITUD, SECCION DE CABLES Y FUSIBLES DE ACCION RETARDADA

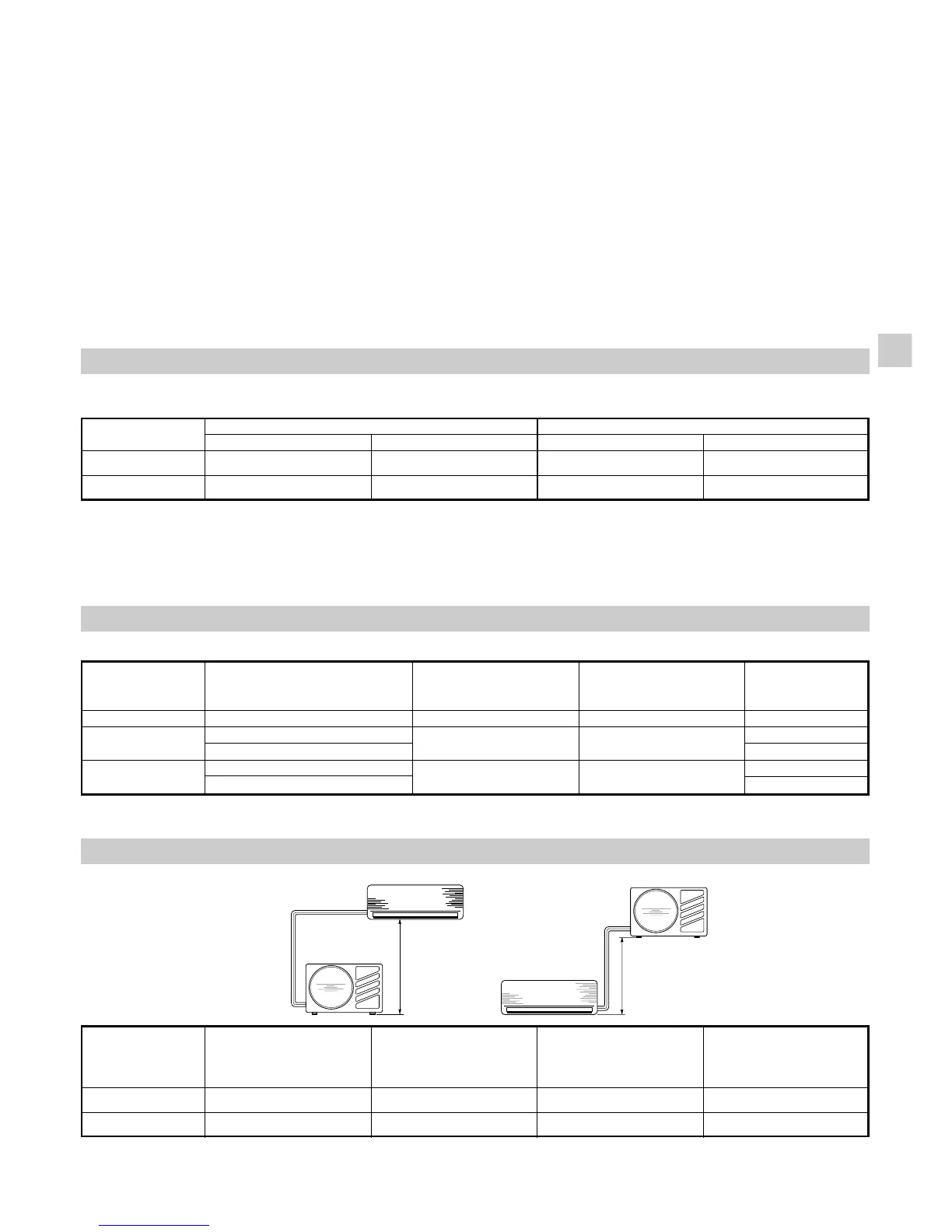

LIMITES LONGITUD DE LOS TUBOS DE CONEXION Y DESNIVEL
LONGITUD MAXIMA LONGITUD MAXIMA DESNIVEL MAXIMO CANTIDAD ADICIONAL
TUBERIAS SIN ADICION TUBERIAS ADMITIDA ADMITIDO DE
REFRIGERANTE H
REFRIGERANTE
(m) (m) (m) (g / m)*
KR16X-KR18X 10 20 7 25
KR22X 10 30 7 25
* Si la longitud de las tuberías está comprendida entre 10 y 20 m o entre 10 y 30 (máximo), añadir 25 g/m de refrigerante. No es
necesario añadir aceite al compresor.
H
H
(sigue en la página 4)
GE
TUBO PEQUE„O TUBO GRANDE
MODELO
DIAMETRO EXTERIOR ESPESOR MINIMO DIAMETRO EXTERIOR ESPESOR MINIMO
KR16X-KR18X 6,35 mm 0,8 mm 12,7 mm 0,8 mm
KR22X 6,35 mm 0,8 mm 15,88 mm 1 mm
Longitud cables Longitud de conexión Longitud línea de control Fusible de acción
MODELO de alimentación unidad-línea de potencia entre las unidades retardada
(“A”) m (“B”) m (“C”) m
22 20A
20 m 20 m
100* 10A
16 20A
C22X-CR22X 30 m 30 m
87* 10A
Sección cables (mm
2
)
2,5 2,5 1
C16X-C18X
CR16X-CR18X
3
