• Pak si seřaďte dva otvory ve hrazení s otvory na stroji.
(Obr. 14)
• Vložte dva šrouby a jejich podložky do otvorů, potom
pevně dotáhněte pomocí čtyřcestného klíče
• Potom nainstalujte hrazení tak, aby mohlo klouzat a
mohlo být nastavené dle tloušťky obrobku.
• Po nastavení, jej upevněte pomocí dvou šroubů.(Obr
15)
Pro zvetšení nebo zmenšení výšky vřetena (to slouží k
nastavení výšky řezných nožů) otočte páčkou (viz obr)
abyste snížili nebo zvýšili hloubku dle Vašich požadavků.
Pro Vaši bezpečnost Vám doporučujeme, abyste využí-
vali co nejmenší přesah přes okraj stolu.
Rozšíření stolu zvětší pracovní plochu stolku, což Vám
dovolí opracovávat větší obrobky a provádění speciál-
ních tvarovacích akcí.
Rozšíření může být umístěno na obě strany litinového
stolu. Abyste to mohli provést, vložte prefabrikované ko-
líčky do otvorů,které jsou na litinovém stole, a zajistěte je
pojistnými matkami.
Připojení lapače prachu na frézku
Frézka poskytuje přípojný bod pro lapač prachu nebo
systém pro odstranění pilin a prachu (není dodáváno).
Nasaďte sací hadici lapače prachu na připojovací bod v
zadní části frézovacího hrazení. Pro hadice s průměrem
100mm je v balení přiložena přípojka.
spodní frézka má nosnou hřídel umístěnou
vertikálně na horizontální desku. Na tuto hřídel se připo-
jují frézovací nástroje, disky, a tvarovací frézky.Stolové
fréza je určena pro zhotovení různých zahloubení, rýh,
prolů, ubírání materiálu, pro rovné nebo šikmé plochy
atp.
Na hřídel neleze umístit řeznou hlavu, s větším průmě-
rem 50 mm. Pokud potřebujete vetší poloměr, doporu-
čujeme pracovat na více kroků, buď pomocí seřizování
výšky řezu nastavovacím knoíkem, nebo krok za kro-
kem pomocí hrazení.

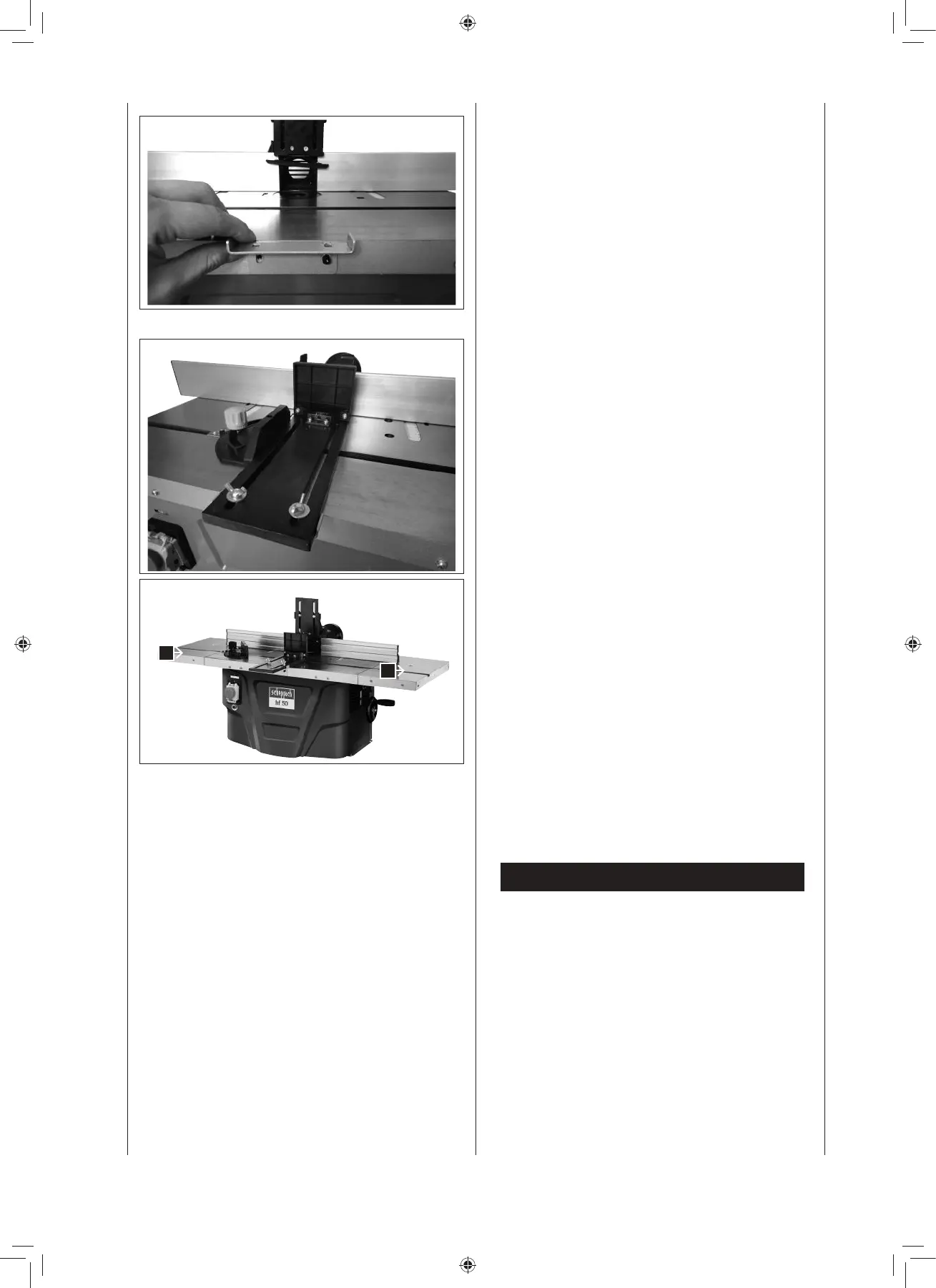

Fig. 14
