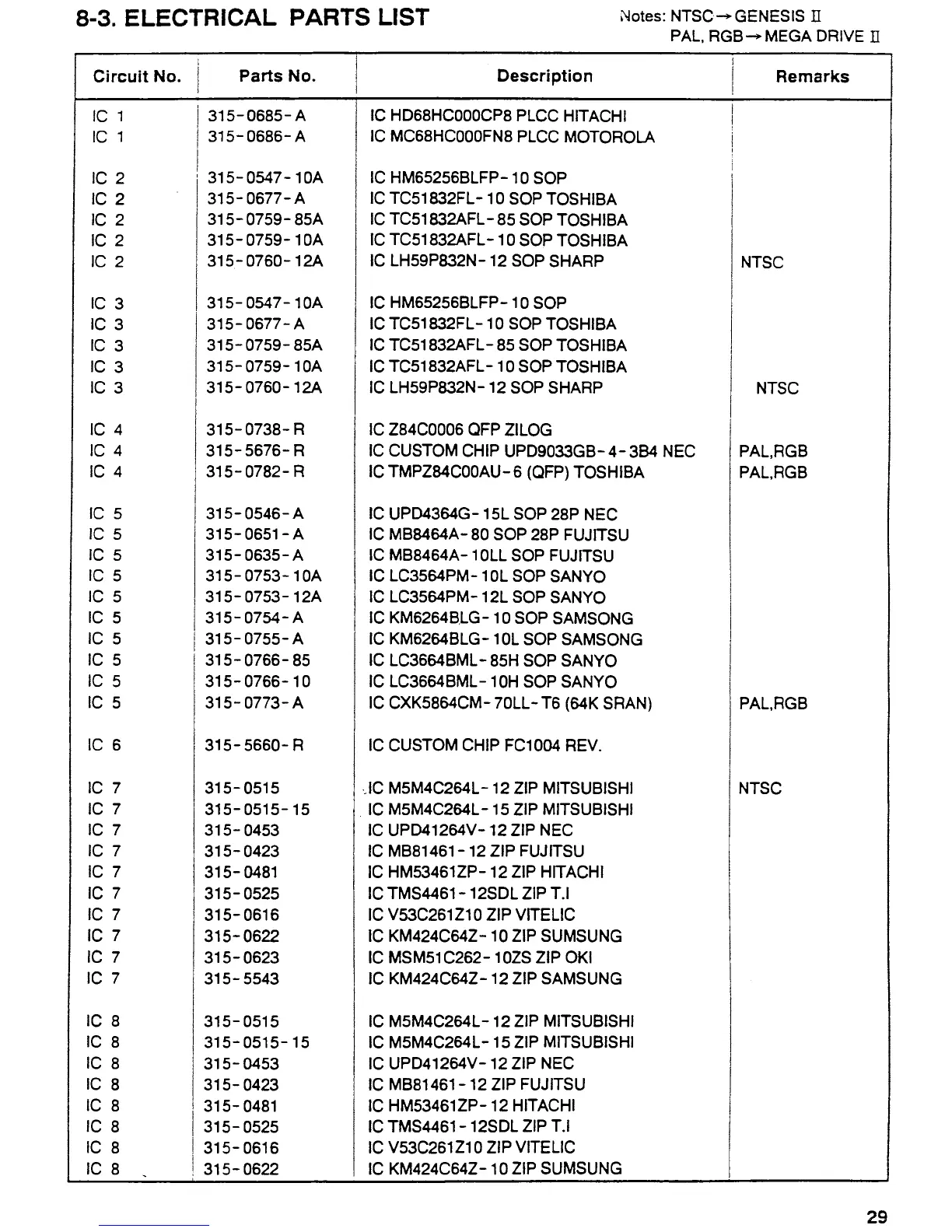

8-3. ELECTRICAL PARTS LIST
Notes: NTSC-GENESIS ll
PAL. RGB-MEGA DRIVE ll
I
I
I
Circuit No.
Parts No. Description
I
Remarks
!
IC 1
315-0685-A
IC HD68HCOOOCP8 PLCC HITACHI
I
IC 1
315-0686-A
IC MC68HCOOOFN8 PLCC MOTOROLA
IC 2
315-0547-10A
IC HM65256BLFP-10 SOP
I
IC 2
315-0677-A
IC TC51832FL- 10 SOP TOSHIBA
I
IC 2
315-0759-85A
IC TC51832AFL- 85 SOP TOSHIBA
IC 2
315-0759-1 OA IC TC51832AFL-10 SOP TOSHIBA
IC 2
315-0760-12A
IC LH59P832N- 12 SOP SHARP
NTSC
IC 3
315- 0547-10A
IC HM65256BLFP-10 SOP
IC 3
315- 0677-A
IC TC51832FL- 10 SOP TOSHIBA
IC 3
315-0759-85A
IC TC51832AFL- 85 SOP TOSHIBA
IC 3
315- 0759- 1 OA
IC TC51832AFL-10 SOP TOSHIBA
IC 3
315- 0760- 12A
IC LH59P832N- 12 SOP SHARP
NTSC
IC 4
315-0738- R
IC Z84C0006 QFP ZILOG
I
IC 4 315-5676- R
IC CUSTOM CHIP UPD9033GB-4-3B4 NEC
PAL,RGB
IC 4 315-0782- R
IC TMPZ84COOAU- 6 (QFP) TOSHIBA
PAL.RGB
IC 5
315-0546-A
IC UPD4364G- 15L SOP 28P NEC
IC 5 315-0651-A
IC MB8464A- 80 SOP 28P FUJITSU
IC 5 315-0635-A
IC MB8464A-10LL SOP FUJITSU
IC 5 315-0753-1 OA
IC LC3564PM-1 OL SOP SANYO
IC 5 315-0753-12A
IC LC3564PM-12L SOP SANYO
IC 5
315-0754-A
IC KM6264BlG-10 SOP SAMSONG
IC 5 315-0755-A
IC KM6264BLG-10L SOP SAMSONG
IC 5 315-0766-85
IC LC3664BML- 85H SOP SAN YO
IC 5
315-0766-10
IC LC3664BML- 1 OH SOP SAN YO
IC 5 315-0773-A
IC CXK5864CM-70LL-T6 (64K SRAN)
PAL.RGB
IC 6
315-5660- R
IC CUSTOM CHIP FC1004 REV.
IC 7 315-0515
JC M5M4C264L- 12 ZIP MITSUBISHI NTSC
IC 7 315-0515-15
IC M5M4C264L- 15 ZIP MITSUBISHI
IC 7
315-0453 IC UPD41264V-12 ZIP NEC
IC 7
315-0423 IC MB81461-12 ZIP FUJITSU
IC 7
315-0481 IC HM53461ZP-12 ZIP HITACHI
IC 7
315-0525
IC TMS4461-12SDL ZIP T.l
IC 7
315-0616 IC V53C261 Z1 0 ZIP VITELIC
IC 7
315-0622 IC KM424C64Z- 10 ZIP SUMSUNG
IC 7
315-0623 IC MSM51C262-10ZS ZIP OKI
IC 7
315-5543 IC KM424C64Z- 12 ZIP SAMSUNG
IC 8
315-0515 IC M5M4C264L-12 ZIP MITSUBISHJ
IC 8
315-0515-15 IC M5M4C264L- 15 ZIP MITSUBISHI
IC 8
315-0453
IC UPD41264V-12 ZIP NEC
IC 8 315-0423 IC MB81461-12 ZIP FUJITSU
IC 8 315-0481 IC HM53461ZP-12 HITACHI
IC 8 315-0525
IC TMS4461-12SDL ZIP T.l
IC 8
315-0616
IC V53C261Z10 ZIP VITELIC
IC 8
-
315-0622
IC KM424C64Z- 10 ZIP SUMSUNG
29
