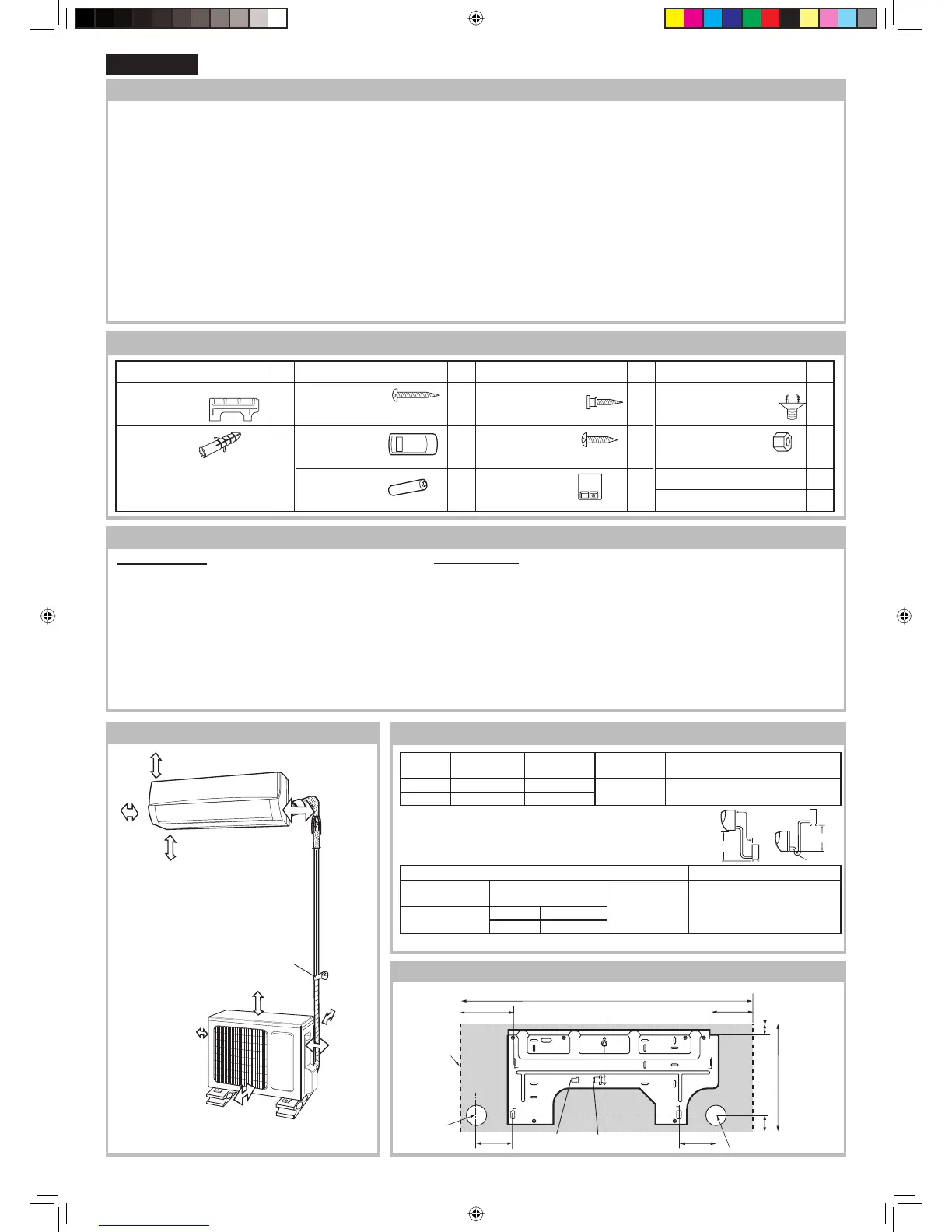

UK-1
ТРУБОПРОВІД
Модель
Макс. довжина
трубопроводу: A
Макс. різниця
висот: B
Мін. довжина
трубопроводу
Додатковий холодоагент
(довжина трубопроводу перевищує 7,5 м)
AY-AP9NR 10 м 5 м
1 м 15 г/м
AY-AP12NR 15 м 7 м
• Довжина стандартного трубопроводу складає 5 м.
•
Якщо зовнішній блок розташований вище від внутрішнього,
поряд з місцем підключення шлангу треба встановити сифон.
Використовуйте для подачі холодоагенту труби, зазначені у таблиці нижче.
Діаметр труби Товщина труби Теплоізоляція
Сторона рідкого
холодоагенту
1/4" (ø 6,35 мм)
0,8 мм
Товщина: 6 мм або більше
Матеріал: Спінений поліетилен
Сторона газоподіб-
ного холодоагенту
AY-AP9NR 3/8" (ø 9,52 мм)
AY-AP12NR 1/2" (ø 12,7 мм)
• Труби для подачі газу та рідини мають бути покриті шаром теплоізоляції.
A
B
B
ДЕТАЛІ
Кіль-
кість
ДЕТАЛІ
Кіль-
кість
ДЕТАЛІ
Кіль-
кість
ДЕТАЛІ
Кіль-
кість
1 МОНТАЖНА ПЛАСТИНА
1
3 ШУРУП
(M4,2 x 25)
Для кріплення монтажної пластини.
7
6 СПЕЦІАЛЬНИЙ ГВИНТ
(M4,2 x 16)
Для кріплення ПУЛЬТА ДК
1
9
ПЕРЕХІДНИК ДРЕНАЖНОГО ШЛАНГУ
(Входить у комплект
внутрішнього блока)
1
2 ДЮБЕЛЬ
Для кріплення монтажної пластини (7).
Для кріплення пульта ДК
(1).
8
4 ПУЛЬТ ДК
1
7 КОРОТКИЙ ГВИНТ
(M4,2 x 13)
Для кріплення КРИШКИ КАБЕЛЯ.
1
10 КОНУСНА ГАЙКА
1
5 СУХА БАТАРЕЯ
2
8 КРИШКА КАБЕЛЮ
1
11 ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
1
12
ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ
1
СХЕМА ВСТАНОВЛЕННЯ
ПРИМІТКИ ЩОДО РОЗМІЩЕННЯ
Для ефективного кондиціонування повітря намагайтеся не
обмежувати монтажний простір при встановленні пристрою.
50 мм або більше
50 мм або
більше
50 мм або більше
300 мм або
більше
2000 мм або більше
300 мм або
більше
500 мм
або більше
ПРИЛАДДЯ
ЗАХОДИ БЕЗПЕКИ
• Встановлення пристрою має виконувати кваліфікований спеціаліст згідно з
вказівками, що містяться в інструкції зі встановлення.
Неналежне проведення робіт може призвести до ураження електричним струмом, ви-
току води чи загоряння.
• Використовуйте для встановлення пристрою лише спеціальне приладдя та вка-
зані в інструкції деталі.
Використання інших деталей може призвести до ураження електричним
струмом, ви-
току води, загоряння чи падіння пристрою.
• Пристрій має бути встановлений згідно з національними нормами щодо прокла-
дання електричних кабелів.
Неправильне підключення може викликати перегрів й спричинити загоряння.
•
По завершені процедури встановлення переконайтеся у відсутності витоку холодоагенту.
В контакті з вогнем холодоагент може утворювати токсичний газ.
• Якщо під час встановлення відбувся витік холодоагенту, провітріть кімнату.
В контакті з вогнем холодоагент може утворювати токсичний газ.
• Використовуйте електричний кабель зазначеного типу.
Переконайтеся, що кабель надійно закріплений, а на клеми не діє надмірне зусилля з
боку кабелю. Адже це може
стати причиною перегріву або загоряння.
• Укладіть кабель таким чином, щоб кришка коробки керування, тримачі дроту та
кабелю були надійно закріплені.
Інакше існує ризик перегріву, загоряння, ураження електричним струмом.
70 мм або більше
Внутрішній блок
1. Не затуляйте вихідні жалюзі жодними перешкодами, щоб вихідні повітряні
потоки рівномірно рухалися по всьому приміщенні.
2. Зробіть отвір для дренажного шлангу, щоб забезпечити безперешкодне
відведення вологи.
3. Залиште достатньо вільного місця з обох боків пристрою та над ним.
4. Повітряні фільтри повинні легко вийматися та встановлюватися.
5. Встановлюйте телевізор, радіоприймач та інші подібні прилади на від-
стані не менше 1 м від пристрою та пульта ДК.
6. Не затуляйте вихідні жалюзі жодними перешкодами, які могли б блокува-
ти вихідні повітряні потоки.
7.
У приміщеннях, де для запалювання ламп денного світла використовуються при-
строї одночасного чи швидкого пуску, пульт ДК може працювати з помилками.
8. Оберіть для встановлення пристрою місце, де його експлуатація не
супроводжуватиметься шумом та надмірними вібраціями.
Зовнішній блок
1. Встановіть зовнішній блок на міцну основу.
2. Залиште навколо блока достатньо вільного місця й забезпечте належну вентиляцію.
3. Забезпечте захист блока від вітру та крапель дощу.
4. Вода має легко виводитися з блока. У разі необхідності прокладіть дренажний шланг.
5. Встановлюйте телевізор, радіоприймач та інші подібні прилади на відстані не менше 1 м від при-
строю.
6. Не розміщуйте пристрій в місцях, де він знаходитиметься від дією випаровувань мастил, солоного
повітря (наприклад, передньою стороною на морське узбережжя), випарів з гарячих термальних
джерел, сірчистого газу та ін. Це може призвести до його пошкодження.
7. Не розміщуйте пристрій в місцях, де на нього може потрапити брудна вода (наприклад, поруч з
дорогою) або в місцях, доступних для сторонніх осіб.
8. Обирайте місце для розміщення пристрою так, щоб вихідне повітря та шум не заважали іншим.
9. Слідкуйте за тим, щоб вихідний вентиляційний отвір не було загороджено. Це може вплинути на
його продуктивність і стати причиною надмірного шуму.
Сифон
•
За допомогою динамометричного ключа затягніть конусну гайку зазначеним способом.
Якщо затягнути конусну гайку надто сильно, через деякий час вона може зламатися, що
може призвести до витоку холодоагенту.
• Встановлюючи пристрій, слідкуйте за тим, щоб в контур циркуляції холодоагенту
не потрапив жодний газ, окрім зазначеного холодоагенту (R410A).
Інакше надмірний тиск у контурі циркуляції холодоагенту може призвести до розриву та
травмування.
•
Перш ніж запустити компресор, переконайтеся, що трубу подачі холодоагенту підключено.
Інакше надмірний тиск у контурі циркуляції холодоагенту може призвести до розриву та
травмування.
• Заземліть пристрій.
Погане заземлення може призвести до ураження електричним струмом.
• Встановіть пристрій захисного відключення, щоб запобігти ураженню електрич-
ним струмом у разі витоку на землю.
Використовуйте високочутливий, швидкісний пристрій захисного відключення, що
спрацьовує від струму, з номінальним
струмом спрацювання менш від 30 мА та часом
спрацювання менш від 0,1 секунди.
• Прокладіть дренажний шланг для належного відведення вологи.
Погане осушування може призвести до вогкості в приміщенні, намокання меблів та ін.
• В цьому кімнатному кондиціонері використовується холодоагент R410A.
Використовуйте тільки труби, конусну гайку та інструменти, призначені для роботи з R410A.
Для правильного та безперешкодного встановлення пристрою уважно прочитайте цю інструкцію, дотримуючись усіх вказівок.
МОНТАЖНІ РОЗМІРИ ВНУТРІШНЬОГО БЛОКА
860
108
A
125
J
175
115
I
F
E
D
J
E
A
F
I
D
292
45
30
Довжина блока: мм
Центр отвору в стіні
Центр
отвору
в стіні
Габаритні
розміри
внутріш-
нього
блока.
(Розмір блока)
(Розмір блока)
Ізоляційна стрічка
(є у продажу)
Кінець труби подачі газо-
подібного холодоагенту
Кінець труби подачі
рідкого холодоагенту
УКРАЇНСЬКА
500 мм
або більше
04_A3AYAP9_2NR.indb UK-104_A3AYAP9_2NR.indb UK-1 2012-01-12 20:45:392012-01-12 20:45:39
