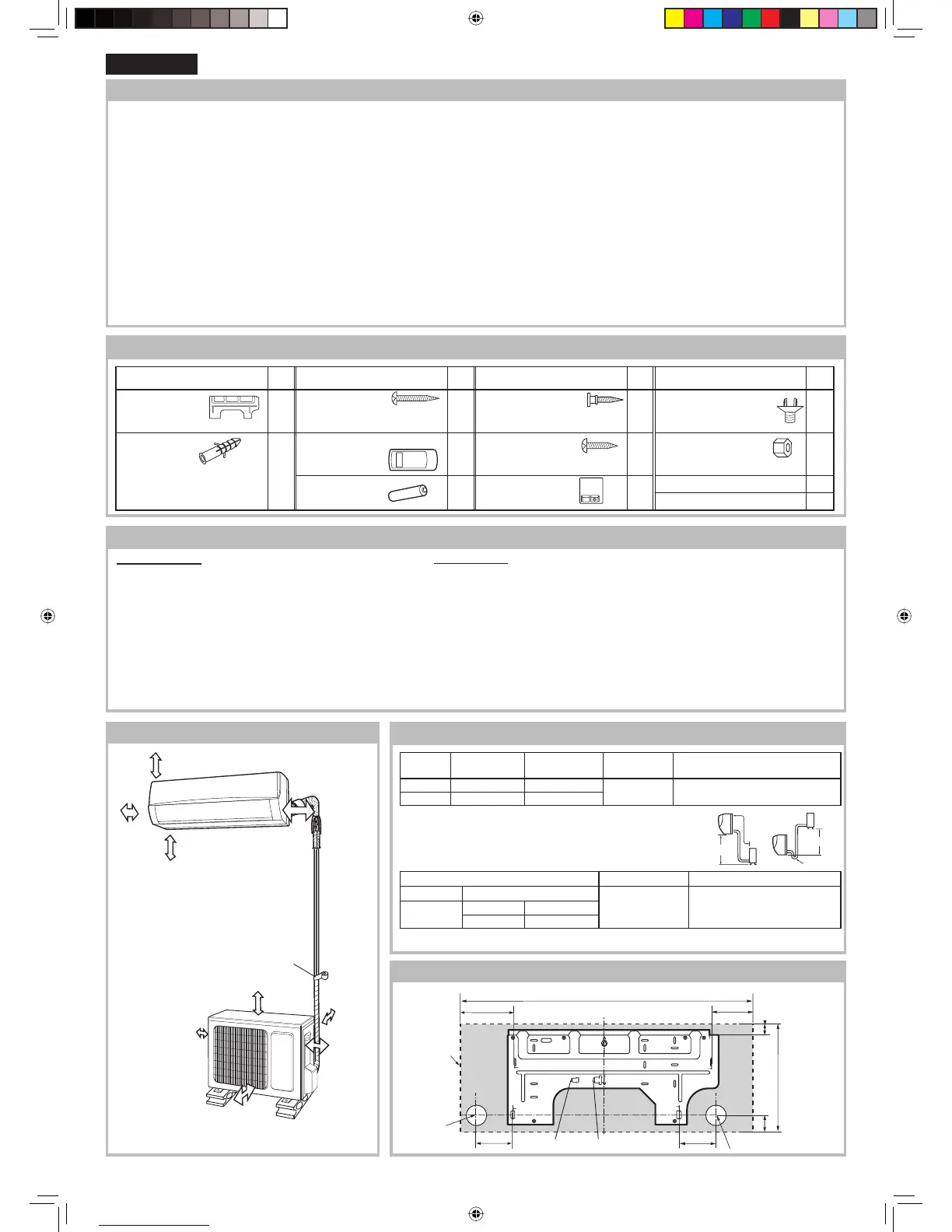

BG-1
ТРЪБОПРОВОД
Модел
Макс. дъллжина
на тръбите: A
Макс. разлика във
височината: B
Мин. дължина
на тръбите
Допълнителен охладител
(дължина на тръбопровода над 7,5 м)
AY-AP9NR 10 м 5 м
1 м 15 г/м
AY-AP12NR 15 м 7 м
• Стандартната дължина на тръбите е 5м.
•
Когато външното тяло е поставено на по-високо ниво от въ-
трешното, осигурете клапа близо до входящия порт на маркуча.
Използвайте охладителните тръби както е показано на таблицата по-долу.
Размер на тръба
Дебелина на тръба
Термоизолация
Течност
1/4" (ø 6,35 мм)
0,8 мм
Дебелина: 6мм или повече
Материал: полиетиленна
пяна
Газ
AY-AP9NR
3/8" (ø 9,52
мм
)
AY-AP12NR 1/2" (ø 12,7 мм)
• Термоизолацията трябва да покрива двете тръби, за газ и течност.
A
B
B
АРТИКУЛИ
Ко-
лич.
АРТИКУЛИ
Ко-
лич.
АРТИКУЛИ
Ко-
лич.
АРТИКУЛИ
Ко-
лич.
1
МОНТАЖНА ПЛОЧА
1
3 ДЪЛЪГ ВИНТ
(M4,2 x 25)
За фиксиране на монтажната плоча.
7
6 СПЕЦИАЛЕН ВИНТ
(M4,2 x 16)
За фиксиране на ДИСТАНЦИОННОТО УПРАВЛЕНИЕ
1
9
АДАПТЕР ЗА ДРЕНАЖНИЯ
МАРКУЧ
(Включен към външното устройство)
1
2 СТЕНЕН ЩИФТ
За фиксиране на монтажната плоча. (7)
За фиксиране на дистанцион-
ното управление. (1)
8
4
ДИСТАНЦИОННО УПРАВЛЕНИЕ
1
7 КЪС ВИНТ
(M4,2 x 13)
За поставяне на КАБЕЛНИЯ КАПАК
1
10 ФИТИНГ
1
5 СУХА БАТЕРИЯ
2
8 КАБЕЛЕН КАПАК
1
11
РЪКОВОДСТВО ЗА УПОТРЕБА
1
12
РЪКОВОДСТВО ЗА ИНСТЛАЦИЯ
1
ИНСТАЛАЦИОННА ДИАГРАМА
БЕЛЕЖКИ ЗА ПОЛОЖЕНИЯТА
Осигурете колкото е възможно повече инсталационно
място за ефикасна работа на климатика.
50 мм или повече
50 мм или
повече
50 мм или
повече
300 мм или
повече
2000 мм или повече
300 мм или
повече
500 мм
или
повече
АКСЕСОАРИ
МЕРКИ ЗА БЕЗОПАСНОСТ
• Инсталацията трябва да бъде извършена съгласно ръкводството от
квалифициран сервизен персонал.
Неправилната работа може да доведе до токов удар, изтичане на вода, пожар.
•
Уверете се, че използвате добавените аксесоари и специфични части при
инсталацията.
Използването на други части, може да доведе до токов удар, изтичане на
вода, пожар, повреда на климатика.
•
Уредът трябва да бъде инсталиран съгласно националните разпоредби за окабе-
ляване.
Грешното свързване може да доведе до прегряване или пожар.
•
След приключване на инсталацията, проверете за течове на охлаждащ газ.
При контакт на охлаждащия газ с огън, може да се образува токсичен газ.
•
Проветрете стаята, ако по време на инсталация се получи теч на охлаждащ газ.
При контакт на охлаждащия газ с огън, може да се образува токсичен газ.
• Използвайте специфициран електрически кабел.
Уверете
се, че кабелът е захванат
на мястото си и че терминалите са свобод-
ни от всякаква свръх сила от
кабела. В противен случай
има вероятност от
прегряване или пожар.
• Формирайте кабела по такъв начин, че капака на контролната кутия,
захвата на шнура и захвата на кабела да са стабилни.
В противен случай има опасност от пожар или токов удар.
70 мм или повече
Вътрешно тяло
1. Пазете отдушника чист, така че изходящият въздух да навлиза
плавно в цялата стая.
2.
Направете дупка за дренажния маркуч за лесен дренаж.
3.
Осигурете достатъчно пространство от двете страни и над климатика.
4.
Въздушните филтри трябва да бъдат лесно поставяни и изваждани.
5.
Дръжте телевизора, радио и други уреди на 1 метър или пове-
че от
климатика и дистанционното управление.
6. Пазете входа за въздух чист, защото иначе може да се блокира
входящия въздух.
7.
Дистанционният контрол може да не функционира правилно, ако
стаята
е оборудвана с електронни синхронизатори- старт или
бърз-старт луминесцентно
осветление.
8.
Изберете място, което няма да бъде причина за шумна
работа и
екстремни вибрации.
Външно тяло
1. Поставете външното тяло на стабилна основа.
2.
Осигурете
достатъчно място около климатика. Трябва да бъде също така добре венти-
лирано.
3.
Климатикът не може да бъде изложено на силен вятър или
дъжд.
4. Водният дренаж от устройството трябва да излиза навън безпрепятствено.
Поставете
дренажния маркуч ако е необходимо.
5.
Дръжте телевизора, радио и други уреди на 1 метър или повече от климатика.
6. Избягвайте места, изложени на пари от машинно масло, солен въздух (
например с лице
към морски бряг), изпарения на сяра и други. Такива места могат да доведат
до повреда.
7.
Също така, избягвайте места, изложени на мръсна вода (например, в близост до път)
или
където климатика може да бъде повреден.
8.
Изберете място, където изходящият въздух и шума няма да пречат на околните
хора.
9. Пазете чист отдушника от нечистотии. Те могат да предизвикат смущения в работата и
силен шум.
Клапа
• Затегнете фитингите с динамометричен ключ, съгласно специфицирания
метод.
Ако фитинга е пренатегнат, може след време да се счупи и това да доведе до
изтичане на газ.
•
По време на инсталацията на климатика, внимавайте да не вкарате въздушна
субстанция, различна от специфицираната (R410A) в циркулация с охладителя.
В противен случай системата може да се пръсне в резултат на необичайно
високото налягане на циркулиращия охладител.
• Уверете се, че сте свързали тръбите, преди да пуснете компресора.
В противен случай системата може да се пръсне в резултат на необичайно
високото налягане на циркулиращия охладител.
• Заземяване на климатика.
Непълното заземяване може
да доведе до токов удар.
• Инсталирайте заземен прекъсвач против течове, за да избегнете токов
удар в случай на теч.
Използвайте текущо-активиран, високочувствителен, високоскоростен тип прекъс-
вач с номинална чувствителност под 30 мА и оперативно време под 0,1 секунди.
• Нагласете дренажния маркуч така, че да осигурите плавно оттичане.
Недостатъчният дренаж може да предизвика влага в стаята, по мебелите и т.н.
• Този стаен климатик използва охладител R410A.
Използвайте тръби, фитинги и инструменти, само за R410A.
Внимателно прочетете и следвайте инструкциите за лесно и безпроблемно инсталиране.
ИНСТАЛАЦИОНЕН РАЗМЕР НА ВЪТРЕШНОТО ТЯЛО
860
108
A
125
J
175
115
I
F
E
D
J
E
A
F
I
D
292
45
30
Единица на
дължина: мм
Център на стенната дупка
Център на
стенната
дупка
Очертание
на
вътрешното
тяло
(Размер на тялото)
(Размер на тялото)
Покриваща лента
(общодостъпна)
Край на тръбата за газ
Край на тръбата за течност
БЪЛГАРСКИ
500 мм или
повече
04_A3AYAP9_2NR.indb BG-104_A3AYAP9_2NR.indb BG-1 2012-01-12 20:45:452012-01-12 20:45:45
