E
-9

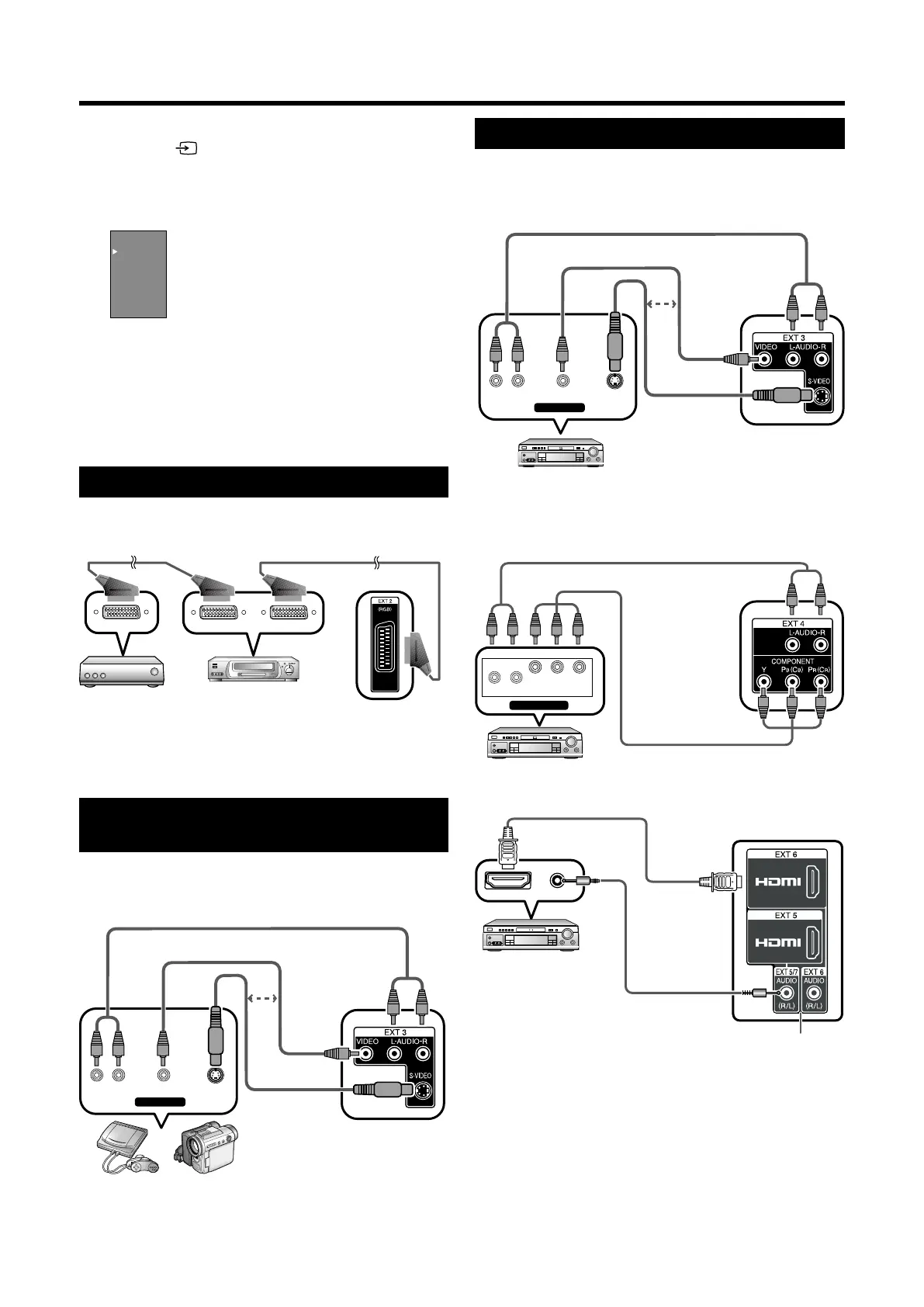

Utilización de un equipo externo
Ajuste de la fuente de entrada
1
Presione en el mando a distancia o en el
televisor.
Se visualiza el menú “Fuente entr.”.
2
Presione ▲/▼ para seleccionar la fuente deseada
y presione OK.
NOTA
EXT 7: Sólo para LC-26AD5E, LC-26AD5S, LC-32AD5E,
LC-32AD5S.
Los cables marcados con * se venden en el comercio.
Los ejemplos de conexión se basan en LC-26AD5E, LC-
26AD5S y LC-32AD5E y LC-32AD5S. Para LC-20AD5E,
LC-20AD5S, véase “Televisor (vista superior/trasera)” en la
página 7 para más detalles.
Conexión de una videograbadora
Puede utilizar los terminales EXT 1 ó 2 para conectar
una videograbadora u otros equipos audiovisuales.
NOTA
TV-OUT de EXT 2 no se emite cuando se selecciona
EXT 4 (COMPONENT), EXT 5 (HDMI), EXT 6 (HDMI),
EXT 7 (PC) o DTV como entrada.
Conexión de una consola de
videojuegos o una videocámara
Una consola de videojuegos, una videocámara
y algún otro equipo audiovisual quedará
convenientemente conectado si se usan los
terminales EXT 3.
NOTA
EXT 3: El terminal S-VIDEO tiene prioridad sobre el
terminal VIDEO.
Conexión a un reproductor DVD
Puede utilizar los terminales EXT 2, 3, 4, 5 (HDMI) o
6 (HDMI) para conectar un reproductor DVD u otros
equipos audiovisuales.
NOTA
EXT 3: El terminal S-VIDEO tiene prioridad sobre el
terminal VIDEO.
NOTA
Para LC-20AD5E, LC-20AD5S: EXT 6 sirve para
conectar un PC (véase la página 10).
Al conectar un cable o adaptador de conversión HDMI-
DVI al terminal HDMI, puede que la imagen no se vea
claramente.
Para LC-26AD5E, LC-26AD5S, LC-32AD5E, LC-32AD5S:
La entrada de audio se comparte con EXT 5 y EXT 7.
Para LC-20AD5E, LC-20AD5S: La entrada de audio se
comparte con EXT 5 y EXT 6.
VIDEO S-VIDEOL-AUDIO-R
AV OUTPUT
VIDEO S-VIDEOL-AUDIO-R
AV OUTPUT
Y P
B
(CB)
P
L-AUDIO-R
R
(
C
R)
COMPONENT
AUDIO
R/L
Cable SCART* Cable SCART*
EXT 1 ó 2
Videograbadora
Descodificador
Cable de AUDIO*
Cable de
S-vídeo*
o
Cable de vídeo compuesto*
EXT 3
Consola de
videojuegos
Videocámara
Cable de AUDIO*
Cable de
S-vídeo*
o
Cable de vídeo compuesto*
EXT 3
Reproductor DVD
Cable componente*
Cable con miniconector
estéreo de 3,5 mm ø*
Reproductor DVD
EXT 4
Reproductor DVD
Cable HDMI*
EXT 5 o EXT 6
Si utiliza un cable o adaptador de
conversión HDMI-DVI, la señal de
audio debe entrar por aquí.
Cable de AUDIO*
