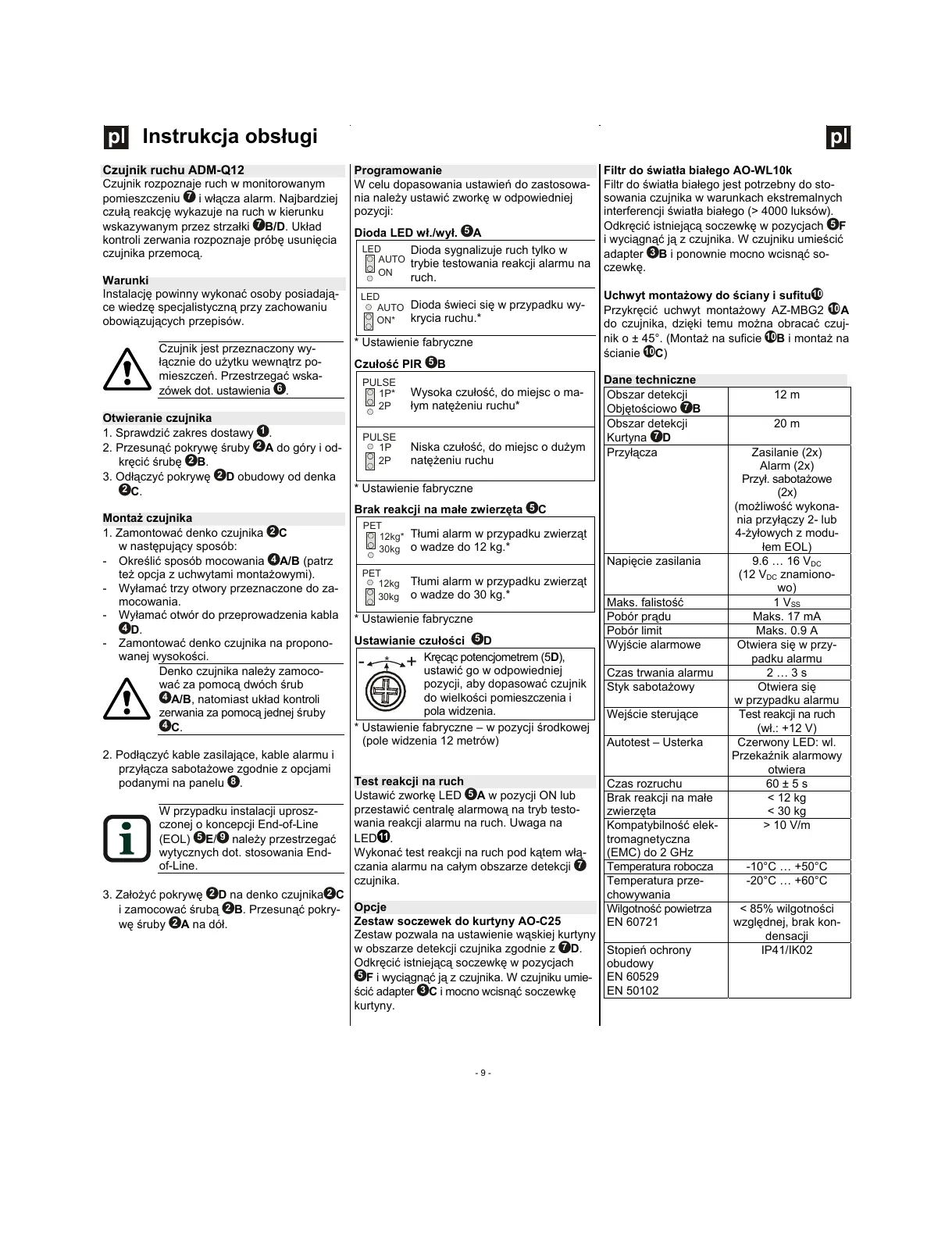

Czujnik ruchu ADM-Q12
Czujnik rozpoznaje ruch w monitorowanym
pomieszczeniu
7
i włącza alarm. Najbardziej
czułą reakcję wykazuje na ruch w kierunku
wskazywanym przez strzałki
7
B/D. Układ
kontroli zerwania rozpoznaje próbę usunięcia
czujnika przemocą.
Warunki
Instalację powinny wykonać osoby posiadają-
ce wiedzę specjalistyczną przy zachowaniu
obowiązujących przepisów.
Czujnik jest przeznaczony wy-
łącznie do użytku wewnątrz po-
mieszczeń. Przestrzegać wska-
zówek dot. ustawienia
6
.
Otwieranie czujnika
1. Sprawdzić zakres dostawy
1
.
2. Przesunąć pokrywę śruby
2
A do góry i od-
kręcić śrubę
2
B.
3. Odłączyć pokrywę
2
D obudowy od denka
2
C.
Montaż czujnika
1. Zamontować denko czujnika
2
C
w następujący sposób:
- Określić sposób mocowania
4
A/B (patrz
też opcja z uchwytami montażowymi).
- Wyłamać trzy otwory przeznaczone do za-
mocowania.
- Wyłamać otwór do przeprowadzenia kabla
4
D.
- Zamontować denko czujnika na propono-
wanej wysokości.
Denko czujnika należy zamoco-
wać za pomocą dwóch śrub
4
A/B, natomiast układ kontroli
zerwania za pomocą jednej śruby
4
C.
2. Podłączyć kable zasilające, kable alarmu i
przyłącza sabotażowe zgodnie z opcjami
podanymi na panelu
8
.
W przypadku instalacji uprosz-
czonej o koncepcji End-of-Line
(EOL)
5
E/
9
należy przestrzegać
wytycznych dot. stosowania End-
of-Line.
3. Założyć pokrywę
2
D na denko czujnika
2
C
i zamocować śrubą
2
B. Przesunąć pokry-
wę śruby
2
A na dół.
Programowanie
W celu dopasowania ustawień do zastosowa-
nia należy ustawić zworkę w odpowiedniej
pozycji:
Dioda LED wł./wył.
5
A
LED
AUTO
ON
Dioda sygnalizuje ruch tylko w
trybie testowania reakcji alarmu na
ruch.
LED
AUTO
ON*
Dioda świeci się w przypadku wy-
krycia ruchu.*
* Ustawienie fabryczne
Czułość PIR
5
B
Wysoka czułość, do miejsc o ma-
łym natężeniu ruchu*
Niska czułość, do miejsc o dużym
natężeniu ruchu
* Ustawienie fabryczne
Brak reakcji na małe zwierzęta
5
C
PET
12kg*
30kg
Tłumi alarm w przypadku zwierząt
o wadze do 12 kg.*
PET
12kg
30kg
Tłumi alarm w przypadku zwierząt
o wadze do 30 kg.*
* Ustawienie fabryczne
Ustawianie czułości
5
D
-
*
Kręcąc potencjometrem (5D),
ustawić go w odpowiedniej
pozycji, aby dopasować czujnik
do wielkości pomieszczenia i
pola widzenia.
* Ustawienie fabryczne – w pozycji środkowej
(pole widzenia 12 metrów)
Test reakcji na ruch
Ustawić zworkę LED
5
A w pozycji ON lub
przestawić centralę alarmową na tryb testo-
wania reakcji alarmu na ruch. Uwaga na
LED
.
Wykonać test reakcji na ruch pod kątem włą-
czania alarmu na całym obszarze detekcji
7
czujnika.
Opcje
Zestaw soczewek do kurtyny AO-C25
Zestaw pozwala na ustawienie wąskiej kurtyny
w obszarze detekcji czujnika zgodnie z
7
D.
Odkręcić istniejącą soczewkę w pozycjach
5
F i wyciągnąć ją z czujnika. W czujniku umie-
ścić adapter
3
C i mocno wcisnąć soczewkę
kurtyny.
Filtr do światła białego AO-WL10k
Filtr do światła białego jest potrzebny do sto-
sowania czujnika w warunkach ekstremalnych
interferencji światła białego (> 4000 luksów).
Odkręcić istniejącą soczewkę w pozycjach
5
F
i wyciągnąć ją z czujnika. W czujniku umieścić
adapter
3
B i ponownie mocno wcisnąć so-
czewkę.
Uchwyt montażowy do ściany i sufitu
10
Przykręcić uchwyt montażowy AZ-MBG2
10
A
do czujnika, dzięki temu można obracać czuj-
nik o ± 45°. (Montaż na suficie
10
B i montaż na
ścianie
10
C)
Dane techniczne
Obszar detekcji
Objętościowo
7
B
12 m
Obszar detekcji
Kurtyna
7
D
20 m
Przyłącza Zasilanie (2x)
Alarm (2x)
Przył. sabotażowe
(2x)
(możliwość wykona-
nia przyłączy 2- lub
4-żyłowych z modu-
łem EOL)
Napięcie zasilania 9.6 … 16 V
DC
(12 V
DC
znamiono-
wo)
Maks. falistość 1 V
SS
Pobór prądu Maks. 17 mA
Pobór limit Maks. 0.9 A
Wyjście alarmowe Otwiera się w przy-
padku alarmu
Czas trwania alarmu 2 … 3 s
Styk sabotażowy Otwiera się
w przypadku alarmu
Wejście sterujące Test reakcji na ruch
(wł.: +12 V)
Autotest – Usterka Czerwony LED: wl.
Przekaźnik alarmowy
otwiera
Czas rozruchu 60 ± 5 s
Brak reakcji na małe
zwierzęta
< 12 kg
< 30 kg
Kompatybilność elek-
tromagnetyczna
(EMC) do 2 GHz
> 10 V/m
Temperatura robocza -10°C … +50°C
Temperatura prze-
chowywania
-20°C … +60°C
Wilgotność powietrza
EN 60721
< 85% wilgotności
względnej, brak kon-
densacji
Stopień ochrony
obudowy
EN 60529
EN 50102
IP41/IK02
Instrukcja obsługi
PULSE
1P
2P
PULSE
1P*
2P
