9.2.2 Aus- und Einbau der Steckbaugruppe
Aus- und Einbau der Steckbaugruppe des Vorschaltgerätes im Aufbaugehäuse
7XT7100-0BA00
✧ Schalten Sie die Anlage aus, die die Hilfsspannung für das
Vorschaltgerät 7XT71 bereitstellt.
✧ Schalten Sie alle dem Gerät zugeführten Spannungen aus.
✧ Lösen und entfernen Sie die jeweils 2 Schrauben am unteren und oberen
Z-Winkel, mit denen das Gerät an der Schalttafel befestigt ist.
✧ Nehmen Sie das Gerät von der Schalttafel ab.
✧ Lösen Sie die 4 Schrauben, mit denen die Z-Winkel am Gehäuse angeschraubt
sind und entfernen Sie die Z-Winkel (siehe Bild 8-2).
✧ Ziehen Sie an der Frontabdeckung die 2 Abdeckkappen jeweils nach oben und
unten ab (siehe Bild 8-1).
✧ Lösen und entfernen Sie an der Frontabdeckung oben und unten die in der
Mitte befindlichen Schrauben.

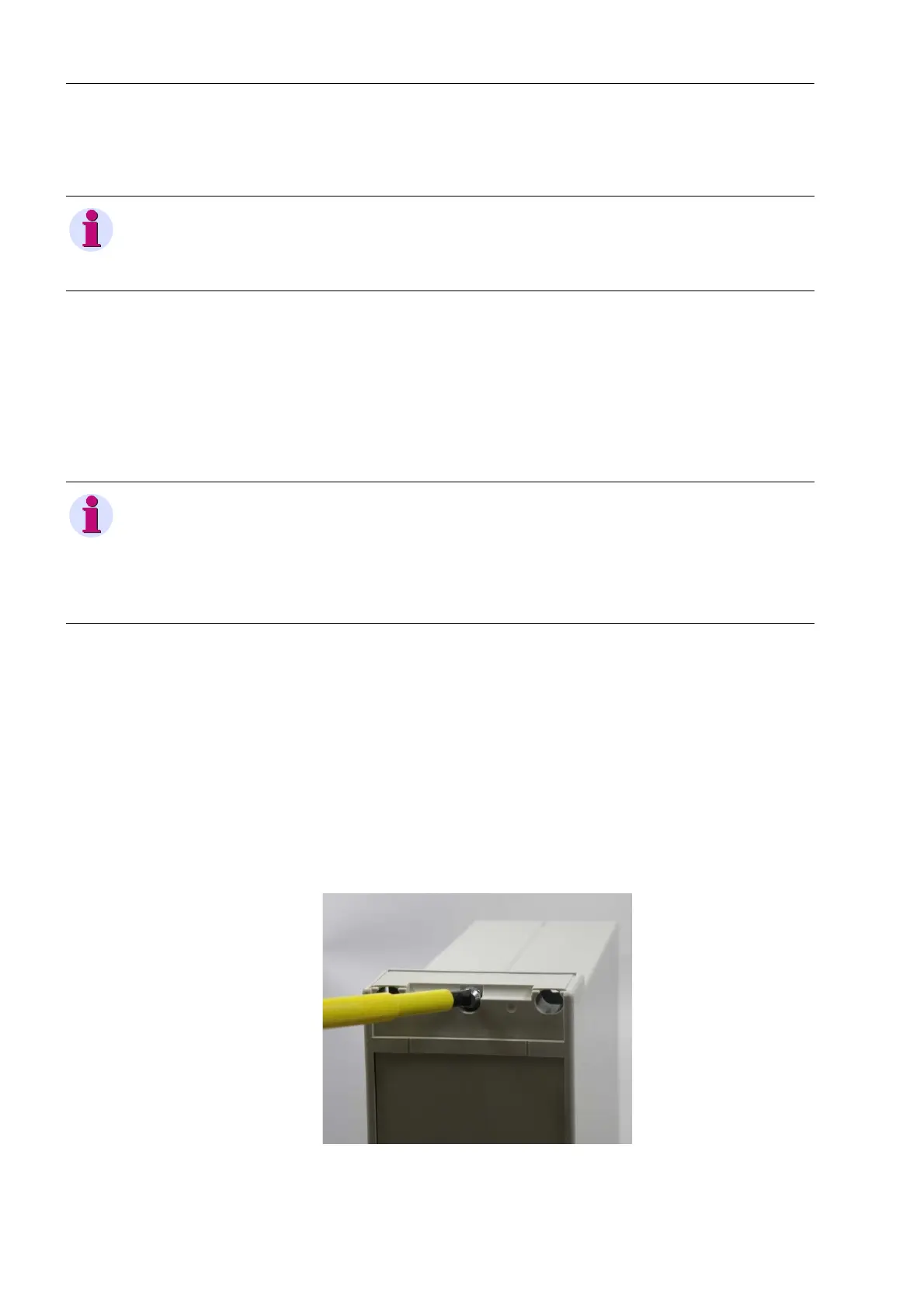

Bild 9-1 Abbau der Frontabdeckung
HINWEIS
Beachten Sie die Hinweise zu elektrostatisch gefährdeten Bauelementen im
Kapitel 9.1.
HINWEIS
Die an der Anschlussleiste angeschlossenen Leitungen müssen nicht zwingend
vom Gerät getrennt werden. Nur wenn die Montagefreiheit der im Folgenden be-
schriebenen Arbeitsschritte nicht gegeben ist, müssen Sie die Leitungen aus den
Schraubklemmen lösen. Beachten Sie die Sicherheitshinweise im Kapitel 8.4.
