27
Fehlersuche, Einstellungen u. Service
ACHTUNG
Um ernsthafte Verletzungen zu vermeiden,
Einstellungen nur bei gestopptem Motor, abgezogenem
Schlüssel und auf ebener Fläche durchführen.

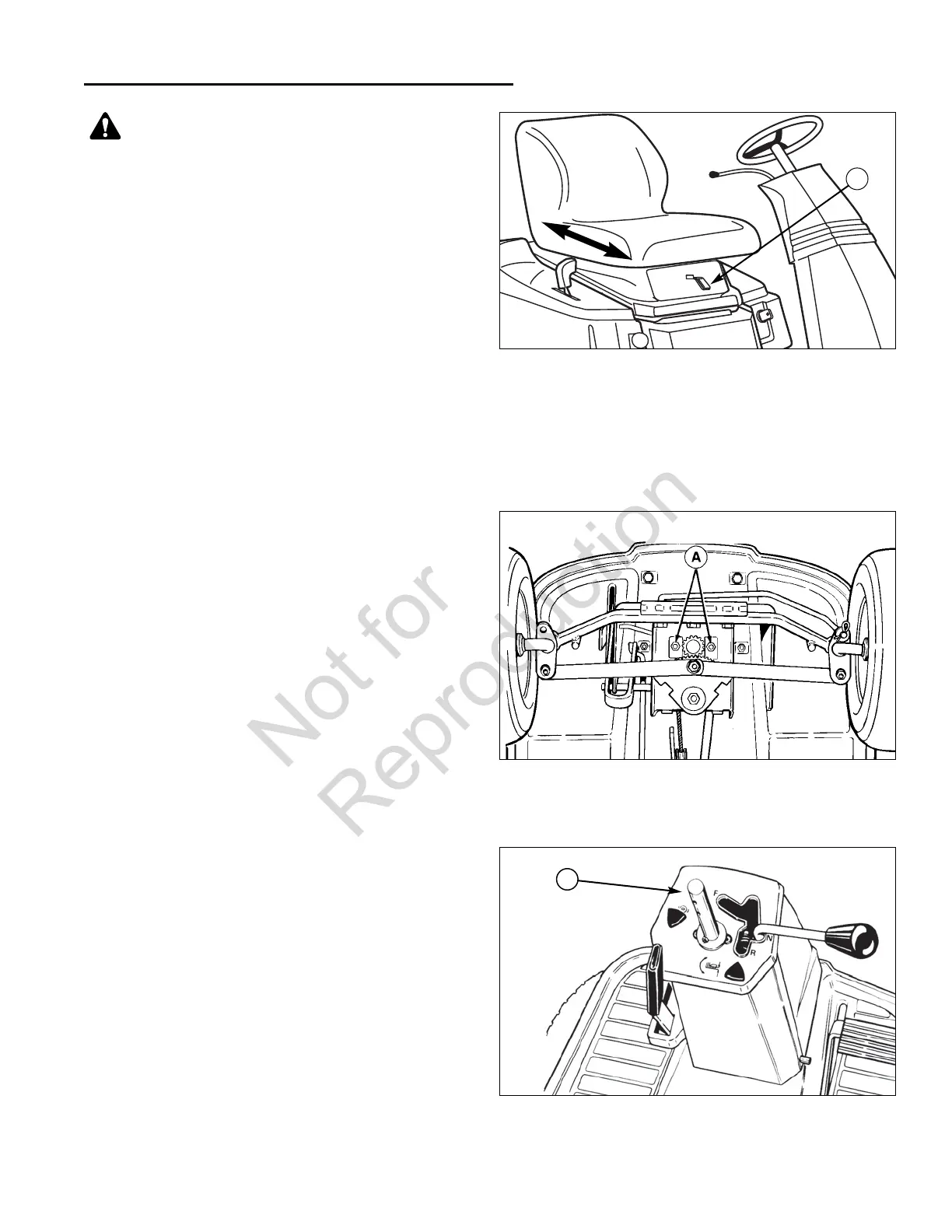

Abb. 23. Lenkgetriebeeinstellung
A. Kopfschrauben
*2401
Kopfschrauben
Abb. 24. Höheneinstellung des Lenkrades
A. Lenkspindel
SITZEINSTELLUNG
Der Sitz kann vorwärts und rückwärts verstellt werden.
Hebel (A, Abb. 23) bewegen, Sitz in die gewünschte
Position bringen und Hebel loslassen. Der Sitz arretiert in
der gewünschten Position.
A
LENKGETRIEBEEINSTELLUNG
Wenn das Lenksystem ein übermäßiges Spiel aufweist, kann
das Lenkgetriebe neu auf die Lenkwelle eingestellt werden.
1. Siehe Abb. 23. Die beiden Kopfschrauben (A) lösen und
die Halterung so weit drücken, dass das Getriebe eng
verzahnt ist.
2. Die Muttern nach der Einstellung festziehen. Auf 48 - 55 Nm
(35 - 40 ft-lbs) festziehen.
LENKRADEINSTELLUNG
Ihr Gerät ist mit einer Lenkspindel mit Doppelposition
ausgestattet, sodass das Lenkrad zur besseren Bequemlichkeit
angepasst werden kann.
1. Die Gummimanschette so weit nach unten ziehen, dass die
beiden Löcher in der Lenkspindel freiliegen (A, Abb. 24).
2. Mit einem geeigneten Aushiebmeißel den Walzenzapfen
am Sockel des Lenkrads herausdrücken.
3. Das Loch im Lenkrad auf das entsprechende
Lenkspindelloch ausrichten und den Walzenzapfen
einbauen.
HINWEIS: Der Walzenzapfen im Lenkrad ist ab Werk im
unteren Loch installiert.
Abb. 22. Sitzeinstellung
A. Sitzeinstellungshebel
A
