9
FR
Adaptateur d’entrée BKM-255DV DV
Adaptateur d’entrée BKM-255DV DV
Adaptateur d’entrée
BKM-255DV DV
L’adaptateur d’entrée BKM-255DV est un
adaptateur d’entrée de signal vidéo destiné
aux moniteurs professionnels Sony.
Installé dans les fentes d’entrée optionnelles
de l’unité centrale, il fournit les connecteurs
d’entrée et de sortie vidéo de l’unité centrale
ainsi qu’un décodeur de signaux vidéo
numériques.
Fonctions
Décodage des signaux vidéo
numériques
Le décodeur intégré décode les signaux
audio/vidéo numériques (525/625). Pour les
signaux audio, sélectionnez le canal à
décoder dans le menu.
Deux paires de connecteurs d’entrée/
sortie
• Deux paires de connecteurs d’entrée sortie
de signaux vidéo numériques
• Vitesse de communication :
400 Mbits/sec.
• Permet de transmettre des signaux vidéo
numériques uniquement
• Connexion radiophonique
• Immédiatement utilisable, fonction de
connexion à chaud (le câble peut être
débranché lorsque l’équipement est sous
tension)
Format de signaux disponibles
L’adaptateur BKM-255DV décode les
formats de signaux suivants :
Vidéo numérique (525/625)
S100/200/400
Utilisation des connecteurs
d’entrée et de sortie
Pour plus d’informations sur l’installation
de l’adaptateur BKM-255D dans une fente
d’entrée optionnelle sur l’unité centrale,
reportez-vous au mode d’emploi de l’unité
centrale.
Configuration des connecteurs
d’entrée/sortie et signaux pouvant
être transmis
La configuration des connecteurs d’entrée et
de sortie ainsi que les signaux pouvant être
transmis sont indiqués ci-dessous.
Entrée/sortie de signaux vidéo
numériques
Vous pouvez transmettre des signaux vidéo
numériques au connecteur 1 et les faire
sortir à partir du connecteur 2.
Affectation de signaux d’entrée aux
connecteurs
Après avoir affecté des signaux d’entrée à
chacun des connecteurs, effectuez le réglage
automatique chroma/phase.
Raccordement
Raccordez l’équipement conforme à la
norme IEEE1394 à l’unité centrale.
Lorsque l’appareil est branché :
• Lisez attentivement le mode d’emploi de
l’appareil que vous allez utiliser.
• Utilisez un câble de 4,5 m de longueur
maximum (conforme à la norme IEEE1394).
• Si un connecteur à 4 broches est installé sur
l’appareil utilisé, utilisez un câble (conforme
à la norme IEEE1394) avec des prises à 4 et
6 broches.
• Le connecteur de l’adaptateur comporte
6 broches, mais vous ne parvenez pas à
raccorder le cordon d’alimentation.
• Vérifiez le sens de la prise au moment de la
raccorder. Si la prise est raccordée dans le
mauvais sens, vous risquez d’endommager
l’appareil.
• Raccordez fermement la prise.
Remarques

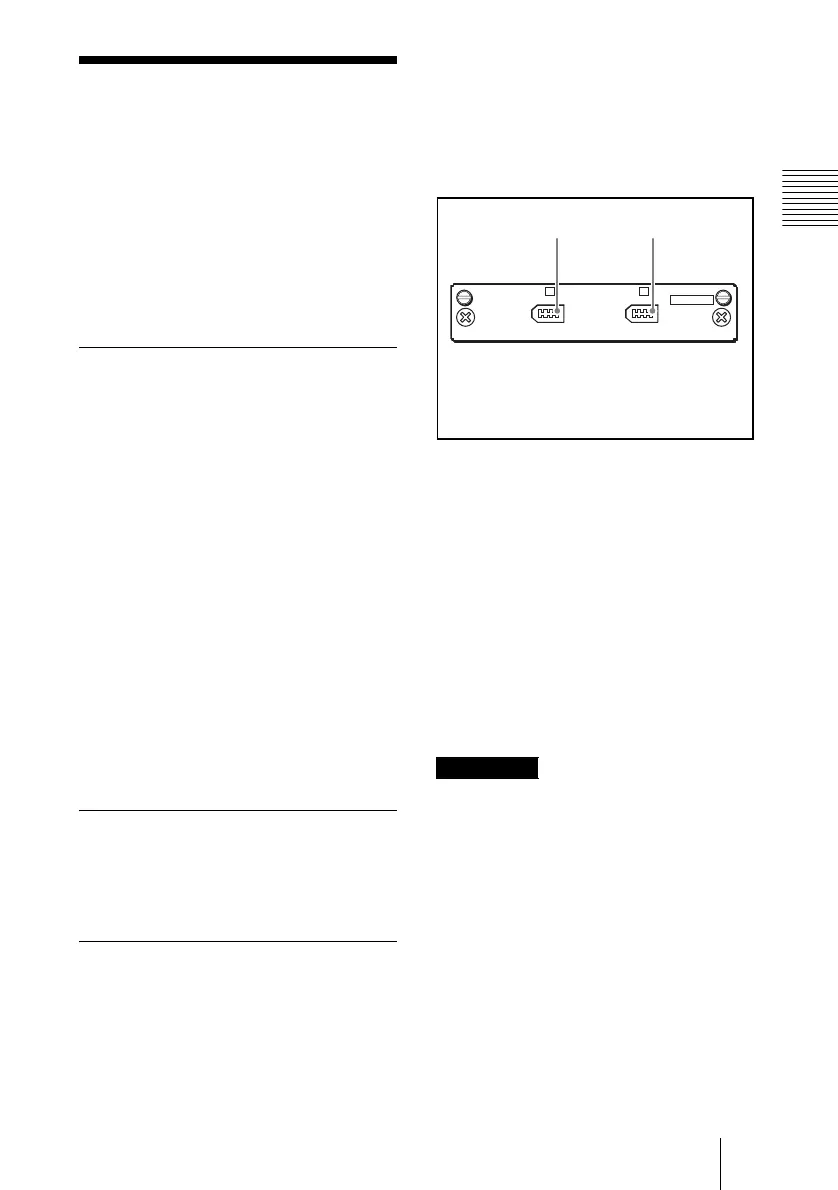

BKM-255DV
DV IN/OUT
1 2
1,2 Signaux d’entrée et de sortie vidéo
numériques.
1
2
