− 4 (NL) −
Ver. 001

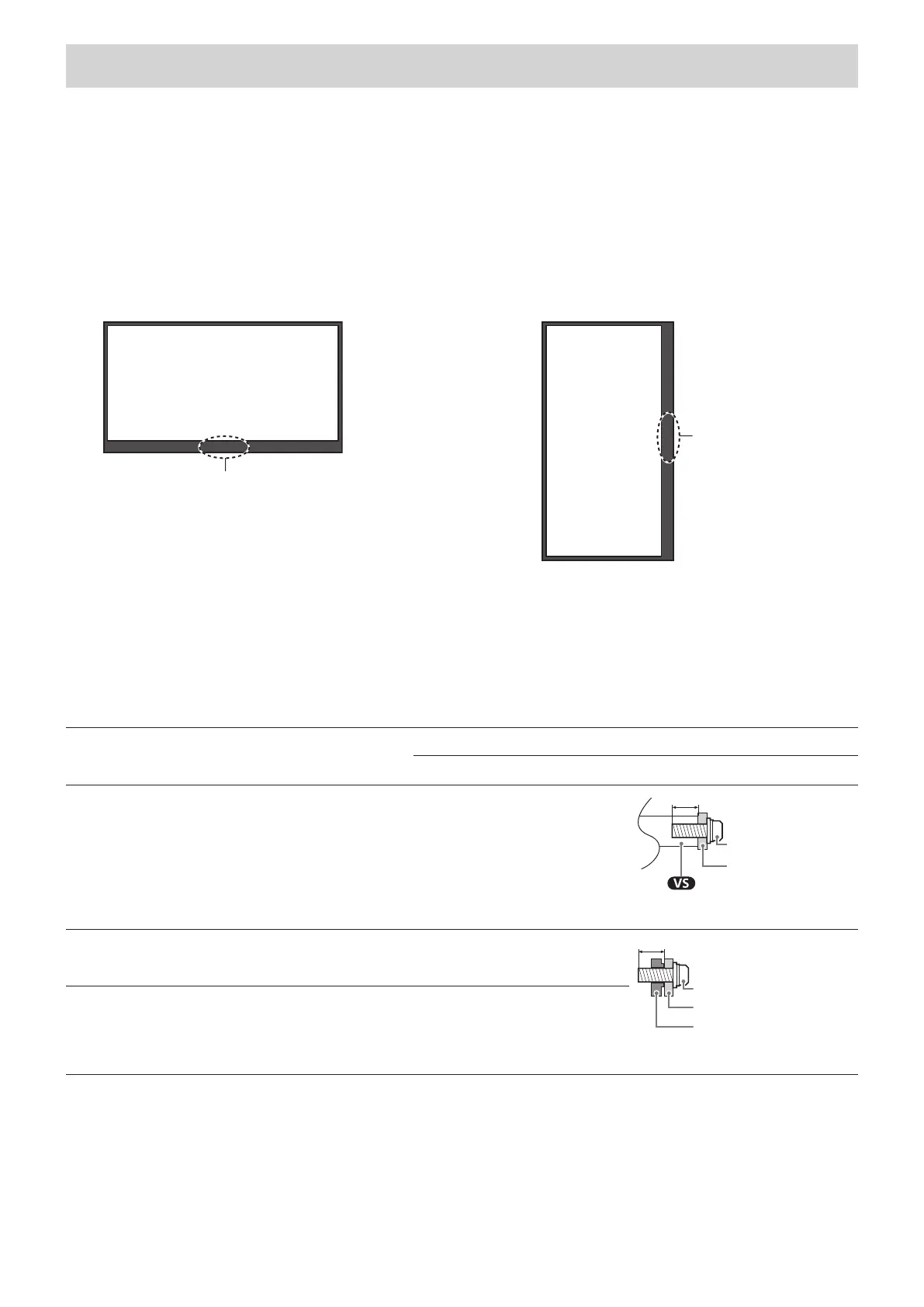

Installatie
Houd bij de installatie de volgende normen aan:
•Houd de lcd-monitor horizontaal vast tijdens het dragen, omdat er een risico bestaat dat de lcd-monitor
valt als u hem verticaal vasthoudt. Zorg ervoor dat er geen extreme druk op de lcd-monitor wordt
uitgeoefend, omdat dit vervormingen kan veroorzaken.
•Wij adviseren regelmatige controles en onderhoud, zodat er na de installatie geen problemen ontstaan.
•Bij een verticale installatie moet de lcd-monitor 90 graden tegen de klok in ten opzichte van de
horizontale positie worden gedraaid. Draai de lcd-monitor niet met de klok mee om hem te installeren.
Horizontale installatie
LED
Verticale installatie
LED
•Bij gebruik van montagebeugels voor de installatie, moet de lengte van de schroeven om de lcd-
monitor te bevestigen op de dikte van de montagebeugels worden afgestemd. Zie hieronder voor de
details.
•Voor de details van installatiehoeken, zie "Bevestigingsmethode unit voor wandmontage" voor elke
lcd-monitor (meegeleverd blad) en de handleiding die bij de montagebeugels wordt meegeleverd.
Modelnaam
Afmetingen schroef
FW-85BZ40H / 75BZ40H / 65BZ40H /
55BZ40H / 50BZ35J / 43BZ35J / 75BZ30J /
65BZ30J / 55BZ30J / 50BZ30J / 43BZ30J /
85BU40H / 75BU40H / 65BU40H / 55BU40H /
50BU35J / 43BU35J / 75BU30J / 65BU30J /
55BU30J / 50BU30J / 43BU30J
M6 10 mm - 12 mm
Schroef
Unit voor
wandmontage
Bevestigingsplaat voor
wandmontage
FW-100BZ40J / 100BU40J M8 12 mm - 30 mm
Schroef
Unit voor wandmontage
Afdekking van de
achterkant van de lcd-
monitor
FW-32BZ30J / 32BU30J M6 10 mm - 12 mm
