Czynności wstępne

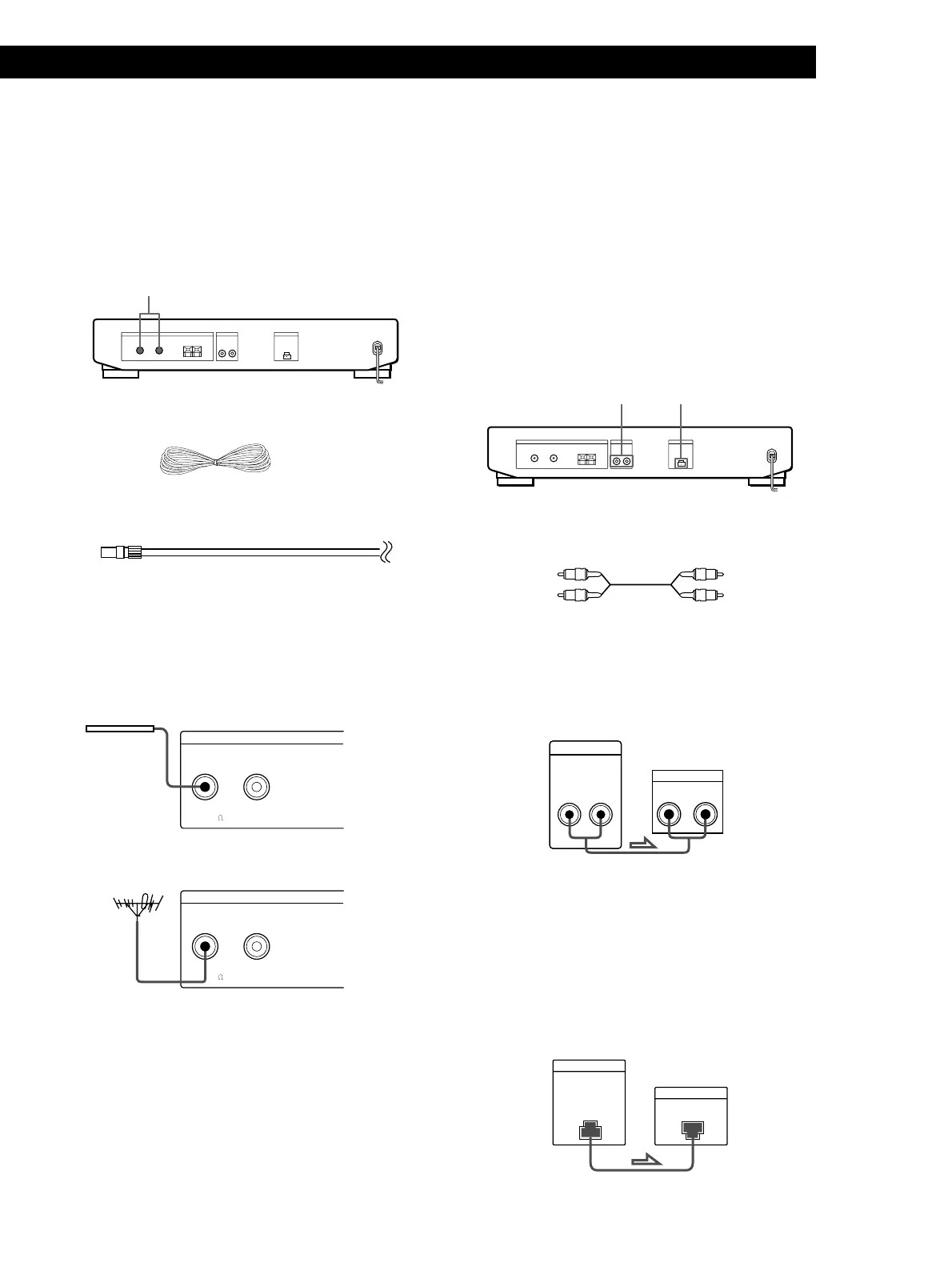

Podłączenie anteny FM
Antena zewnętrzna FM umożliwia uzyskanie lepszej
jakości odbioru audycji FM. Polecamy użycie
znajdującej się w wyposażeniu anteny przewodowej
FM tymczasowo, do momentu podłączenia anteny
zewnętrznej FM. Lokalizację specjalnych łączy FM
ANTENNA sprawdź na poniższej ilustracji.
Co będzie mi potrzebne ?
• Antena przewodowa FM (w wyposażeniu) (1)
• Antena zewnętrzna FM (brak w wyposażeniu) (1) i kabel
osiowy o oporności 75 omów z łącznikiem obejmującym
normy MKE (brak w wyposażeniu) (1)
Podłącz znajdującą się w wyposażeniu antenę
przewodową FM lub antenę zewnętrzną FM (brak w
wyposażeniu) do jednego z łączy FM na tyle
niniejszego urządzenia.
FM ANTENNA
łącznik obejmujący normy MKE
ANTENNA
AFM B
75 COAXIAL
ANTENNA
AFM B
75 COAXIAL
łącznik obejmujący
normy MKE
Antena przewodowa FM
Antena zewnętrzna FM
Podłączanie uziemienia
Jeżeli podłączysz antenę zewnetrzną, upewnij się, czy
podłączyłeś również przewód uziemienia (brak w
wyposażeniu) do łącza AM ANTENNA U
(w dodatku do anteny ramowej AM), aby zabezpieczyć
się przed wyładowaniami atmosferycznymi.
Podłączanie wzmacniacza
Podłącz tuner do wzmacniacza. Przed przystąpieniem
do podłączania upewnij się, czy wyłączyłeś zasilanie w
obu urządzeniach. Lokalizację specjalnych łączy
sprawdź na poniższej ilustracji.
Jakie kable będą mi potrzebne ?
• Kabel audio (w wyposażeniu) (1)
Podłącz białe wtyczki do białych (L - lewych) gniazdek, a
czerwone wtyczki do czerwonych (R - prawych) gniazdek.
Włóż wtyczki do końca do gniazdek. Niecałkowite włożenie
wtyczki do gniazdka może powodować zakłócenia.
z
Jeżeli posiadasz wzmacniacz produkcji firmy
Sony z łączem EON CONTROL IN (tylko
ST–SE700 i ST–SE500)
Użyj znajdującego się w wyposażeniu kabla
połączeniowego EON, aby podłączyć łącze EON
CONTROL OUT tunera do łącza EON CONTROL IN
wzmacniacza. Umożliwi to korzystanie z funkcji EON
(patrz str. 13) podczas odbioru programu z innych
komponentów zestawu.
EON CONTROLLINE OUT
Biały
(L - lewy)
Biały
(L - lewy)
Czerwony
(R - prawy)
Czerwony
(R - prawy)
TUNER IN
RL
RL
LINE OUT
Wzmacniacz
Tuner
Wzmacniacz
EON CONTROL
OUT
EON CONTROL
IN
Tuner
z
Możesz korzystać z dwu anten FM (tylko
ST–SE700)
Niniejszy tuner ma dwa łącza FM ANTENNA, A i B, do
użycia z dwoma różnymi rodzajami anten. Na przykład,
możesz podłączyć antenę zewnętrzną do gniazdka A i
antenę przewodową do gniazdka B. Możesz także
przełączyć antenę podczas używania miernika sygnału
aby ustalić, która z anten umożliwia lepszy odbiór danej
stacji.
(kontynuowane)
