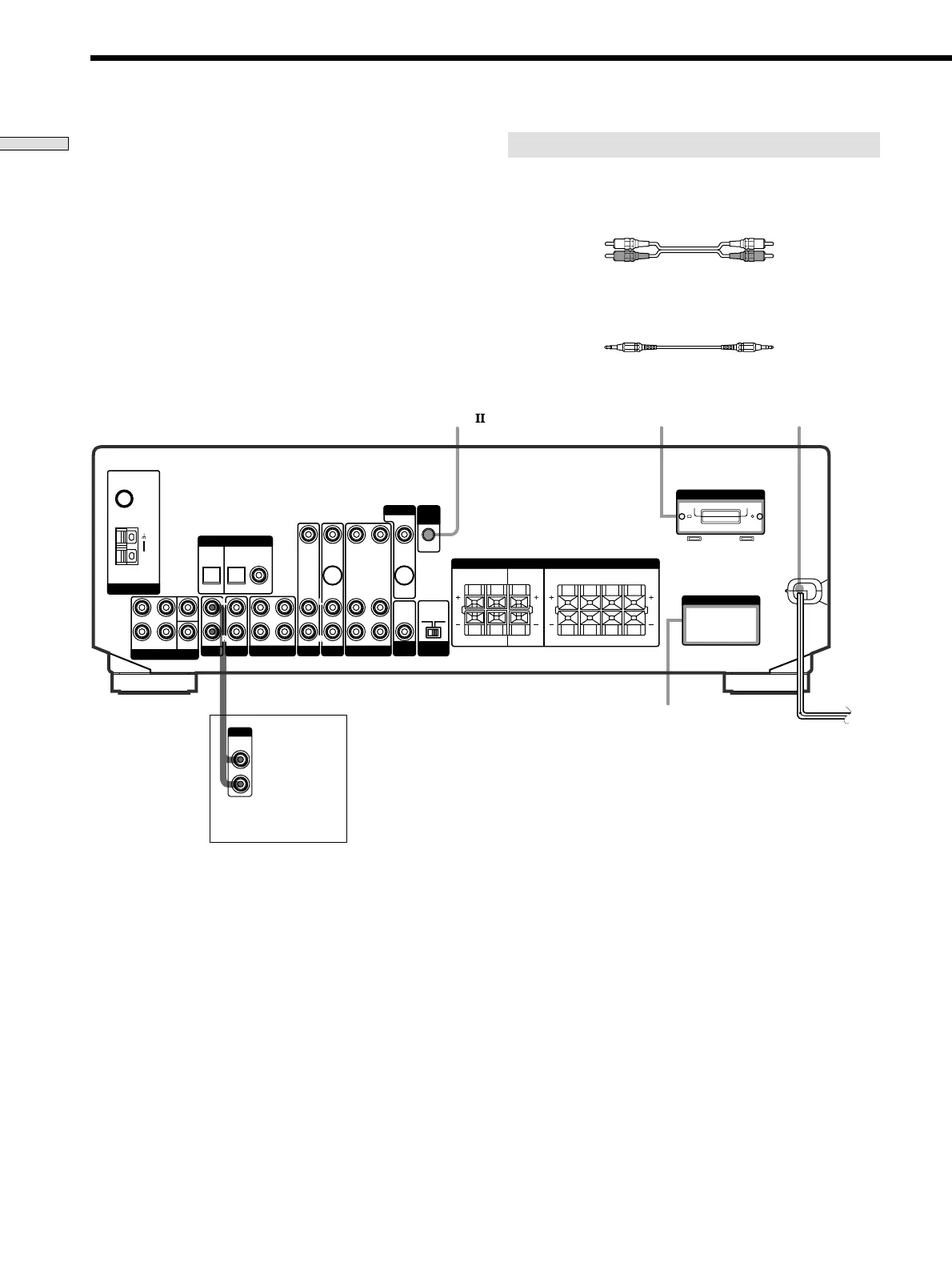

Raccordement des appareils
Autres raccordements
Cordons nécessaires
Cordons audio (non fournis)
Lorsque vous raccordez des appareils, veillez à insérer les fiches
dans les prises de même couleur.
Blanc (G) Blanc (G)
Rouge (D) Rouge (D)
Cordon de liaison CONTROL A1 (non fourni) (STR-DE545 et STR-
SE501 uniquement)
A une prise murale
Cordon d’alimentation
secteur
Noir Noir
b
LINE
OUTPUT
CONTROL A1
AC OUTLET*
VOLTAGE SELECTOR
FM
75Ω
COAXIAL
FRONT REAR
SUB
WOOFER
AUDIO IN AUDIO IN
TV/SAT
OPTICAL OPTICAL COAXIAL
DVD/LD
REC OUT IN AUDIO IN
VIDEO IN
AUDIO IN
VIDEO IN
AUDIO OUT AUDIO IN
VIDEO OUT VIDEO IN VIDEO OUT
S-VIDEO
OUT
S-VIDEO
IN
AUDIO
OUT
4 Ω 8 ΩCENTER
L
R
L
R
L
R
L
R
L
R
FRONT
REAR
RL
RL
RLRL
RLRL
CENTER B FRONT A
VOLTAGE SELECTOR
240V 220V120V
AM
MD/TAPE
ANTENNA
DIGITAL IN
TV/SAT
5.1 CH INPUT
AUX CD
DVD/LD
VIDEO
SPEAKERS
CTRL
A1 I I
MONITOR
AC OUTLET
SUB
WOOFER
IMPEDANCE
SELECTOR
(STR-DE545 et STR-
SE501 uniquement)
Lecteur CD,
platine à cassette,
platine MD, etc.
*
La configuration et la forme de prises secteur sur le panneau arrière dependent du modèle et du pays d’exportation.
