WWW.STIEBEL-ELTRON-USA.COM TEMPRA TREND & TEMPRA PLUS | 13
INSTALLATION
RACCORDEMENT ÉLECTRIQUE
FRANÇAIS

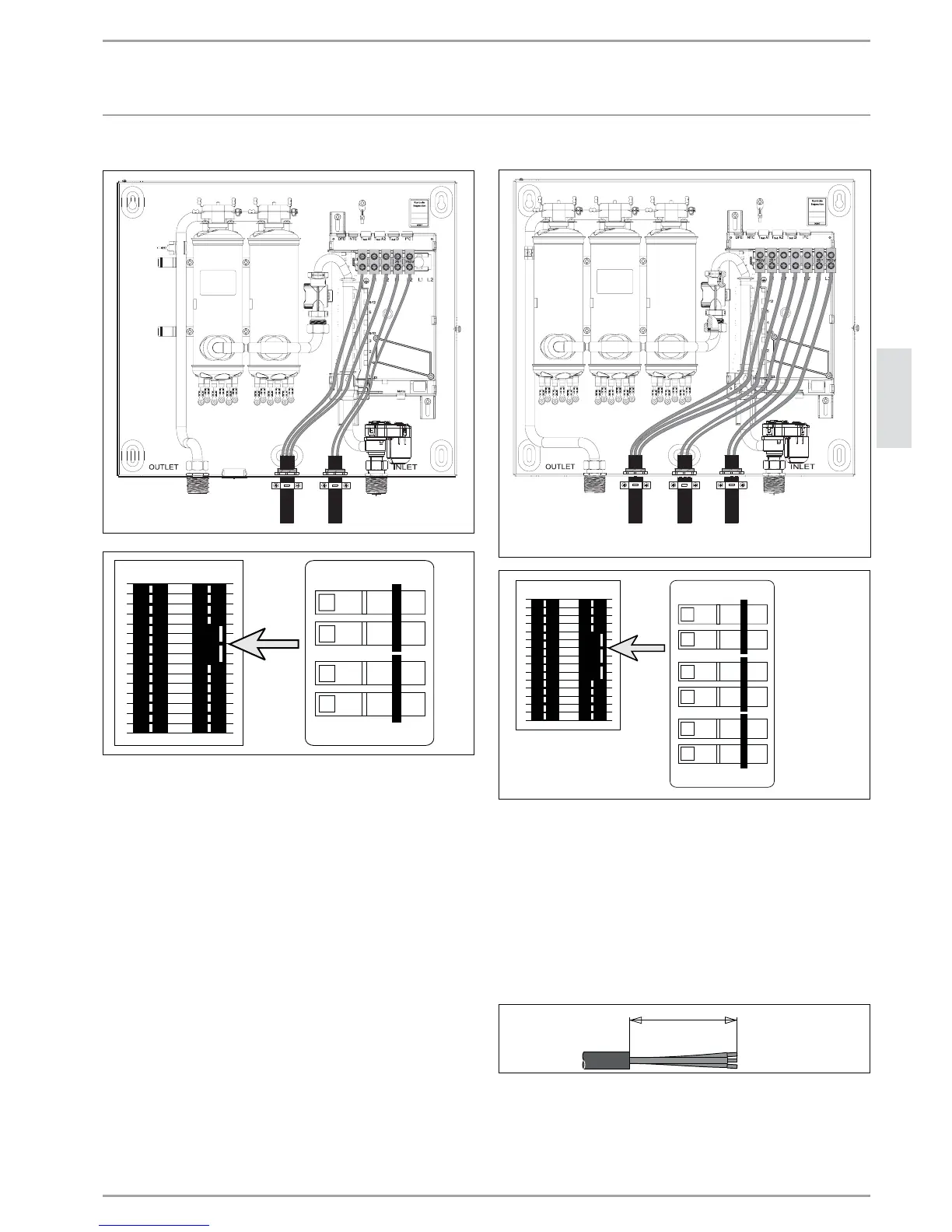

9.1.2 Tempra 15, 20 ou 24 Trend / Plus
OFF
ON
OFF
ON
OFF
ON
OFF
ON
26_02_02_0568
CKT 1
CKT 2
Tempra 15, 20 ou 24 Trend / Plus: Ces appareils exigent deux circuits
indépendants. Utilisez deux câbles d'alimentation protégés par
deux disjoncteurs bipolaires distincts.
9.1.3 Tempra 29 ou 36 Trend / Plus
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
26_02_02_0568
26_02_02_0881
CKT 1
CKT 2
CKT 3
Tempra 29 ou 36 Trend / Plus:
Ces
appareils exigent trois circuits indépendants. Utilisez trois câbles
d'alimentation protégés par trois disjoncteurs bipolaires distincts. Le
Tempra 15 à 36 doit posséder plusieurs sources d’alimentation.
9.2 Connexion de circuit
Pour les sections de câbles et la taille de disjoncteur requise,
consultez les caractéristiques techniques. Dans tous les cas, assu-
rez-vous de la mise à la terre adéquate de l'appareil.
f Coupez à la longueur désirée le câble de raccordement élec-
trique et dénudez l'extrémité.
15˝ (380mm)
26_02_02_0893
Le câble doit être inséré par les passages prévus situés entre les
raccords d'eau froide et d'eau chaude (« 9.1 Diagramas de circuitos
» à la page 12). Les fils sous tension doivent être connectés aux
bornes L1 et L2 du bloc de jonction. Le conducteur de mise à la
terre doit être connecté à la borne pourvue du symbole de terre
(« 13.5 Diagrama eléctrico » à la page 20).
FRANÇAIS
