Stihl BF User Manual

BF
español / EE.UU
35
No todas las herramientas básicas
tienen argolla de transporte.
La argolla de transporte se suministra
como un accesorio especial.
El tipo de argolla de transporte depende
del mercado y del tipo de herramienta
básica.
Para la posición de la argolla de
transporte, consulte la sección "Montaje
del mango tórico".

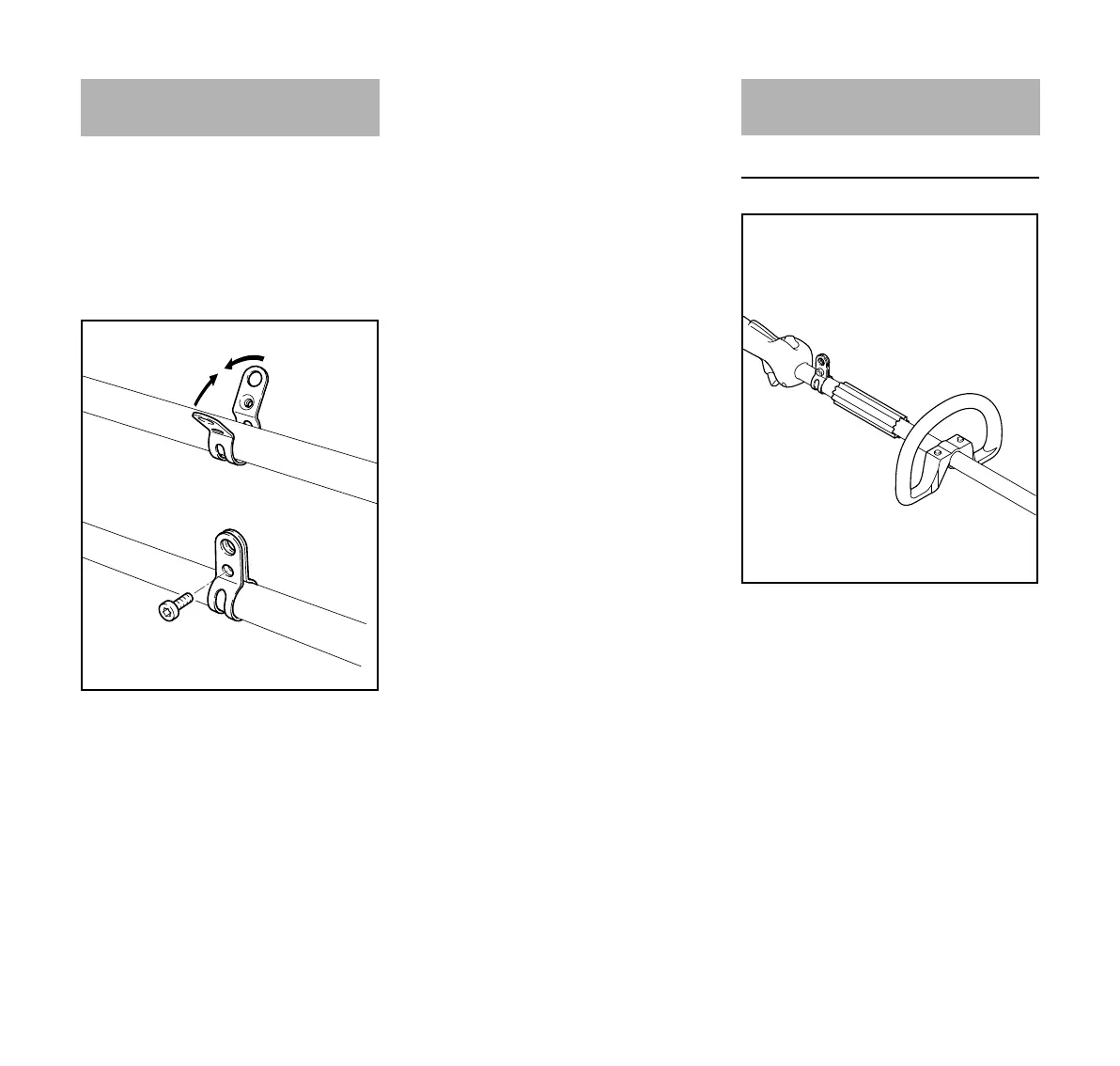

N Coloque la abrazadera (1) contra el
tubo de mando con el agujero con
roscas a la izquierda (vista desde el
motor).
N Apriete juntos los dos extremos de
la abrazadera y sosténgala en esa
posición.
N Introduzca el tornillo M6x14 (2).
N Alinee la argolla de transporte
N Apriete el tornillo firmemente.
Posición del mango
La herramienta motorizada básica
puede tener instalada un mango tórico
(1), manguito (2) o argolla de transporte
(3).
Posición de la argolla de transporte:
La argolla de transporte (3) debe
colocarse en el tubo de mando, delante
del mango de control.
Posición del manguito
El manguito deslizante (2) en el tubo de
mando sirve como un espaciador.
N Deslice el manguito (2) de manera
que quede delante de la argolla de
transporte.
Montaje de la argolla de
transporte
002BA142 KN
1
2
1
Montaje del mango tórico
3
4
1
002BA654 KN
2
