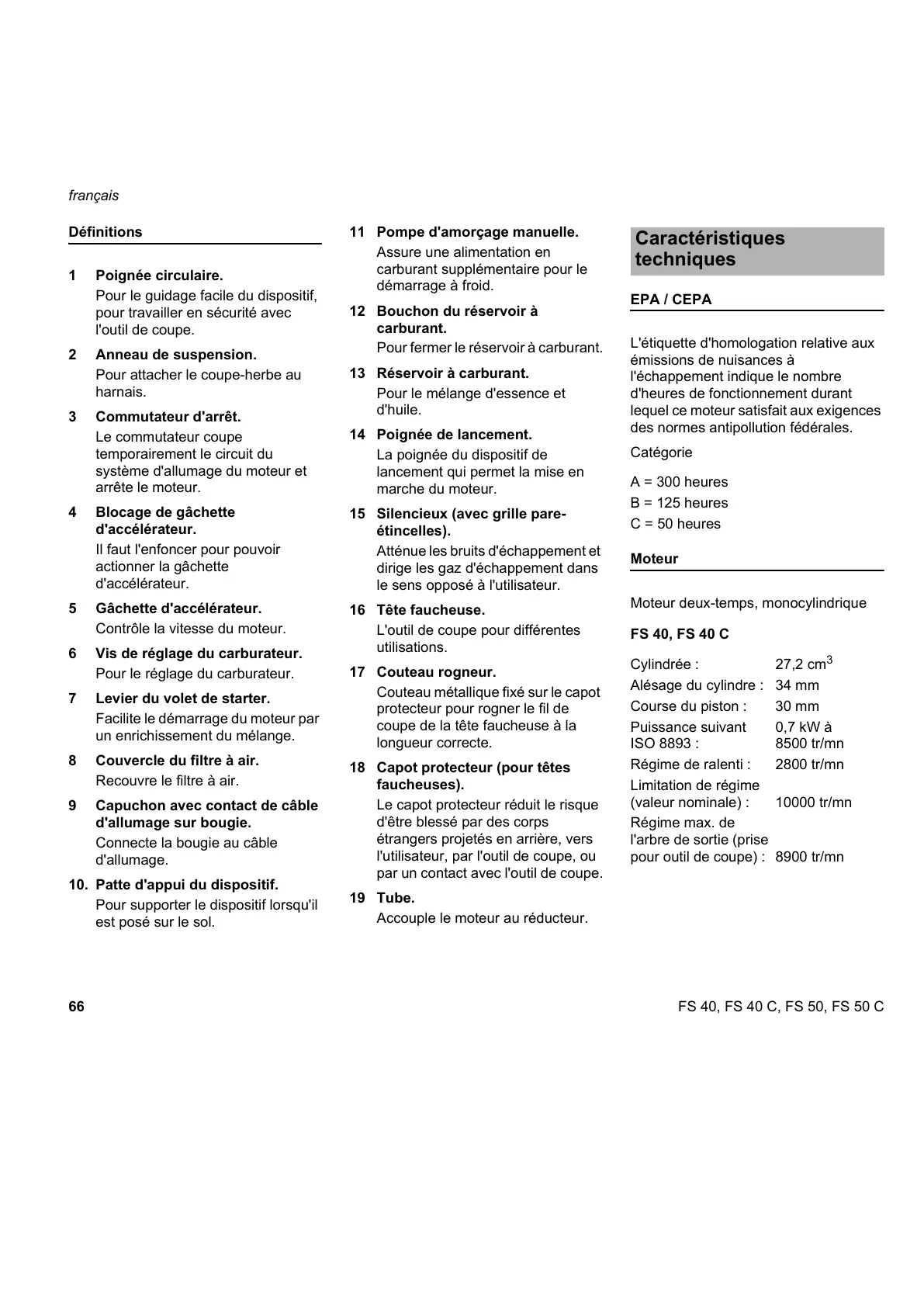

FS 40, FS 40 C, FS 50, FS 50 C
français
66
Définitions
1 Poignée circulaire.
Pour le guidage facile du dispositif,
pour travailler en sécurité avec
l'outil de coupe.
2 Anneau de suspension.
Pour attacher le coupe-herbe au
harnais.
3 Commutateur d'arrêt.
Le commutateur coupe
temporairement le circuit du
système d'allumage du moteur et
arrête le moteur.
4 Blocage de gâchette
d'accélérateur.
Il faut l'enfoncer pour pouvoir
actionner la gâchette
d'accélérateur.
5 Gâchette d'accélérateur.
Contrôle la vitesse du moteur.
6 Vis de réglage du carburateur.
Pour le réglage du carburateur.
7 Levier du volet de starter.
Facilite le démarrage du moteur par
un enrichissement du mélange.
8 Couvercle du filtre à air.
Recouvre le filtre à air.
9 Capuchon avec contact de câble
d'allumage sur bougie.
Connecte la bougie au câble
d'allumage.
10. Patte d'appui du dispositif.
Pour supporter le dispositif lorsqu'il
est posé sur le sol.
11 Pompe d'amorçage manuelle.
Assure une alimentation en
carburant supplémentaire pour le
démarrage à froid.
12 Bouchon du réservoir à
carburant.
Pour fermer le réservoir à carburant.
13 Réservoir à carburant.
Pour le mélange d'essence et
d'huile.
14 Poignée de lancement.
La poignée du dispositif de
lancement qui permet la mise en
marche du moteur.
15 Silencieux (avec grille pare-
étincelles).
Atténue les bruits d'échappement et
dirige les gaz d'échappement dans
le sens opposé à l'utilisateur.
16 Tête faucheuse.
L'outil de coupe pour différentes
utilisations.
17 Couteau rogneur.
Couteau métallique fixé sur le capot
protecteur pour rogner le fil de
coupe de la tête faucheuse à la
longueur correcte.
18 Capot protecteur (pour têtes
faucheuses).
Le capot protecteur réduit le risque
d'être blessé par des corps
étrangers projetés en arrière, vers
l'utilisateur, par l'outil de coupe, ou
par un contact avec l'outil de coupe.
19 Tube.
Accouple le moteur au réducteur.
EPA / CEPA
L'étiquette d'homologation relative aux
émissions de nuisances à
l'échappement indique le nombre
d'heures de fonctionnement durant
lequel ce moteur satisfait aux exigences
des normes antipollution fédérales.
Catégorie
Moteur
Moteur deux-temps, monocylindrique
FS 40, FS 40 C
Caractéristiques
techniques
A = 300 heures
B = 125 heures
C = 50 heures
Cylindrée : 27,2 cm
3
Alésage du cylindre : 34 mm
Course du piston : 30 mm
Puissance suivant
ISO 8893 :
0,7 kW à
8500 tr/mn
Régime de ralenti : 2800 tr/mn
Limitation de régime
(valeur nominale) : 10000 tr/mn
Régime max. de
l'arbre de sortie (prise
pour outil de coupe) : 8900 tr/mn
