FS 40, FS 40 C, FS 50, FS 50 C
français
45

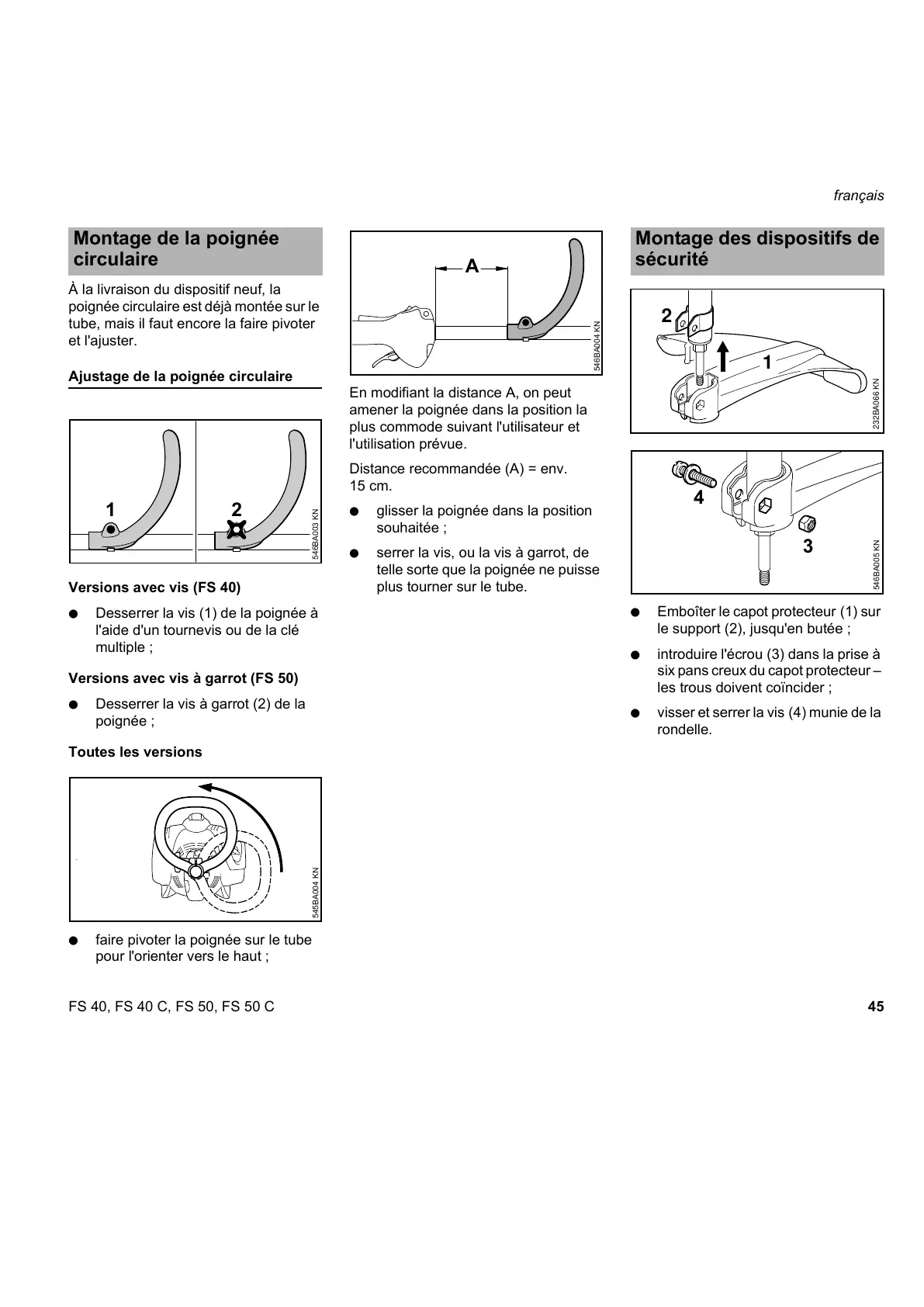

À la livraison du dispositif neuf, la
poignée circulaire est déjà montée sur le
tube, mais il faut encore la faire pivoter
et l'ajuster.
Ajustage de la poignée circulaire
Versions avec vis (FS 40)
N Desserrer la vis (1) de la poignée à
l'aide d'un tournevis ou de la clé
multiple ;
Versions avec vis à garrot (FS 50)
N Desserrer la vis à garrot (2) de la
poignée ;
Toutes les versions
N faire pivoter la poignée sur le tube
pour l'orienter vers le haut ;
En modifiant la distance A, on peut
amener la poignée dans la position la
plus commode suivant l'utilisateur et
l'utilisation prévue.
Distance recommandée (A) = env.
15 cm.
N glisser la poignée dans la position
souhaitée ;
N serrer la vis, ou la vis à garrot, de
telle sorte que la poignée ne puisse
plus tourner sur le tube.
N Emboîter le capot protecteur (1) sur
le support (2), jusqu'en butée ;
N introduire l'écrou (3) dans la prise à
six pans creux du capot protecteur –
les trous doivent coïncider ;
N visser et serrer la vis (4) munie de la
rondelle.
Montage de la poignée
circulaire
2
1
546BA003 KN
545BA004 KN
546BA004 KN
A
Montage des dispositifs de
sécurité
1
2
232BA066 KN
4
546BA005 KN
3
