Stihl FS 91 User Manual

FS 91, FS 91 R
español / EE.UU
80

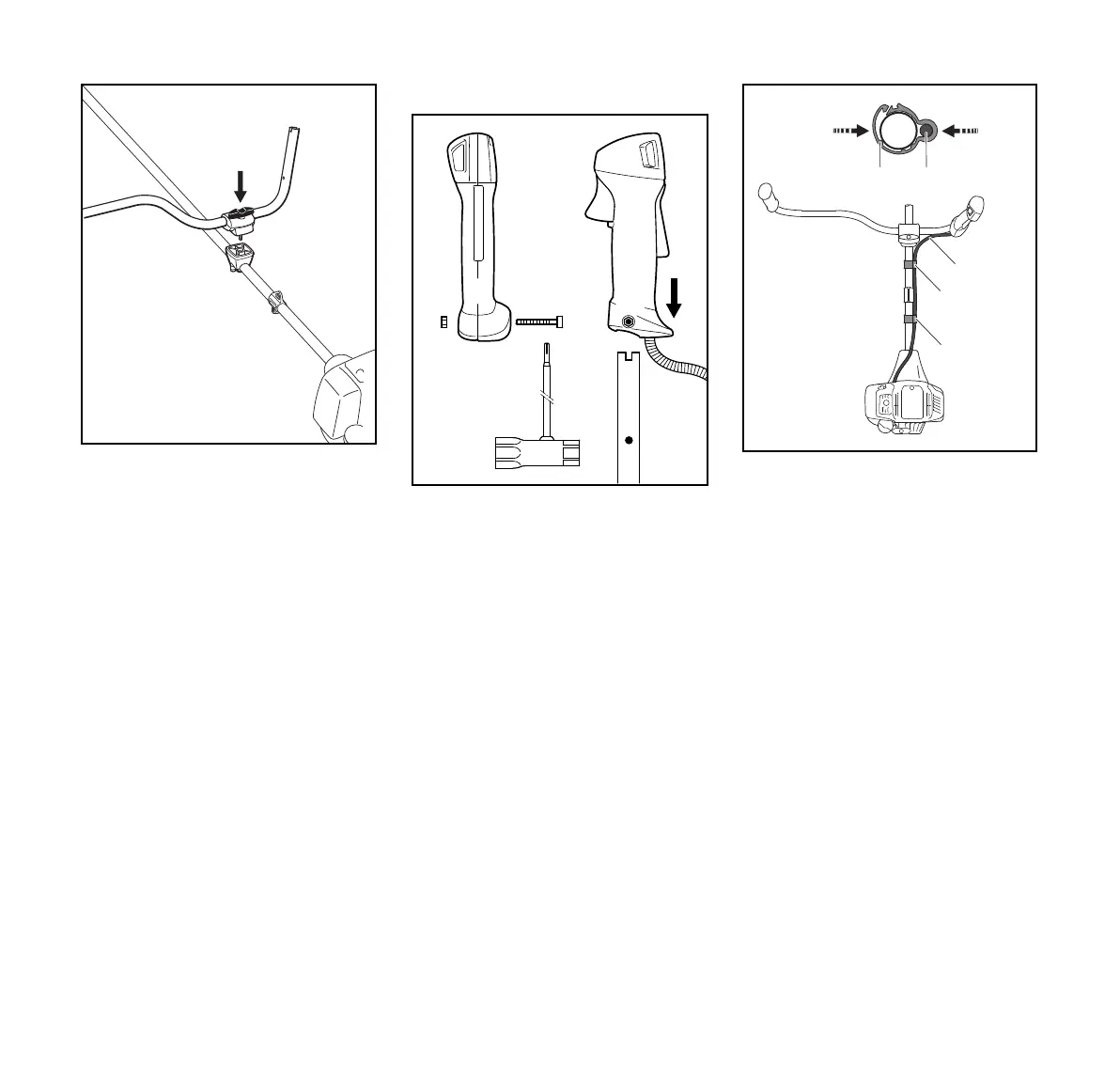

N Coloque el conjunto armado en el
soporte del manillar (8) con el
tornillo mariposa en el lado del
motor.
N Empuje el tornillo mariposa hasta el
tope en el soporte del mango y
atorníllelo, pero no al valor de
apriete final.
N Alinee el manillar perpendicular al
tubo de mando y vuelva a medir la
dimensión A.
N Apriete el tornillo mariposa
firmemente.
Montaje del mango de control
N Saque el tornillo (9) – la tuerca (10)
queda en el mango de control (11).
N Empuje el mango de control en
manillar (7) hasta que se alineen los
agujeros (13) – el gatillo de
aceleración (12) debe apuntar
hacia la caja de engranajes.
N Inserte el tornillo (9) y apriételo bien
firme.
Instalación del cable del acelerador
INDICACIÓN
No tuerza el cable del acelerador ni
forme curvas agudas al colocar el
mismo – asegúrese de que el gatillo de
aceleración se mueva libremente.
N Coloque la abrazadera (15) y el
soporte del mango (14) contra el
tubo de mando.
N Cierre el retenedor (15) del cable
del acelerador. El retenedor (15) se
engancha en su lugar.
Ajuste del cable del acelerador
N Revise el ajuste del cable del
acelerador – vea el capítulo “Ajuste
del cable del acelerador”.
0000-GXX-0510-A0
8
13
9
11
12
7
13
0000-GXX-0511-A0
10
15
15
15
14
14
0000-GXX-0512-A1
