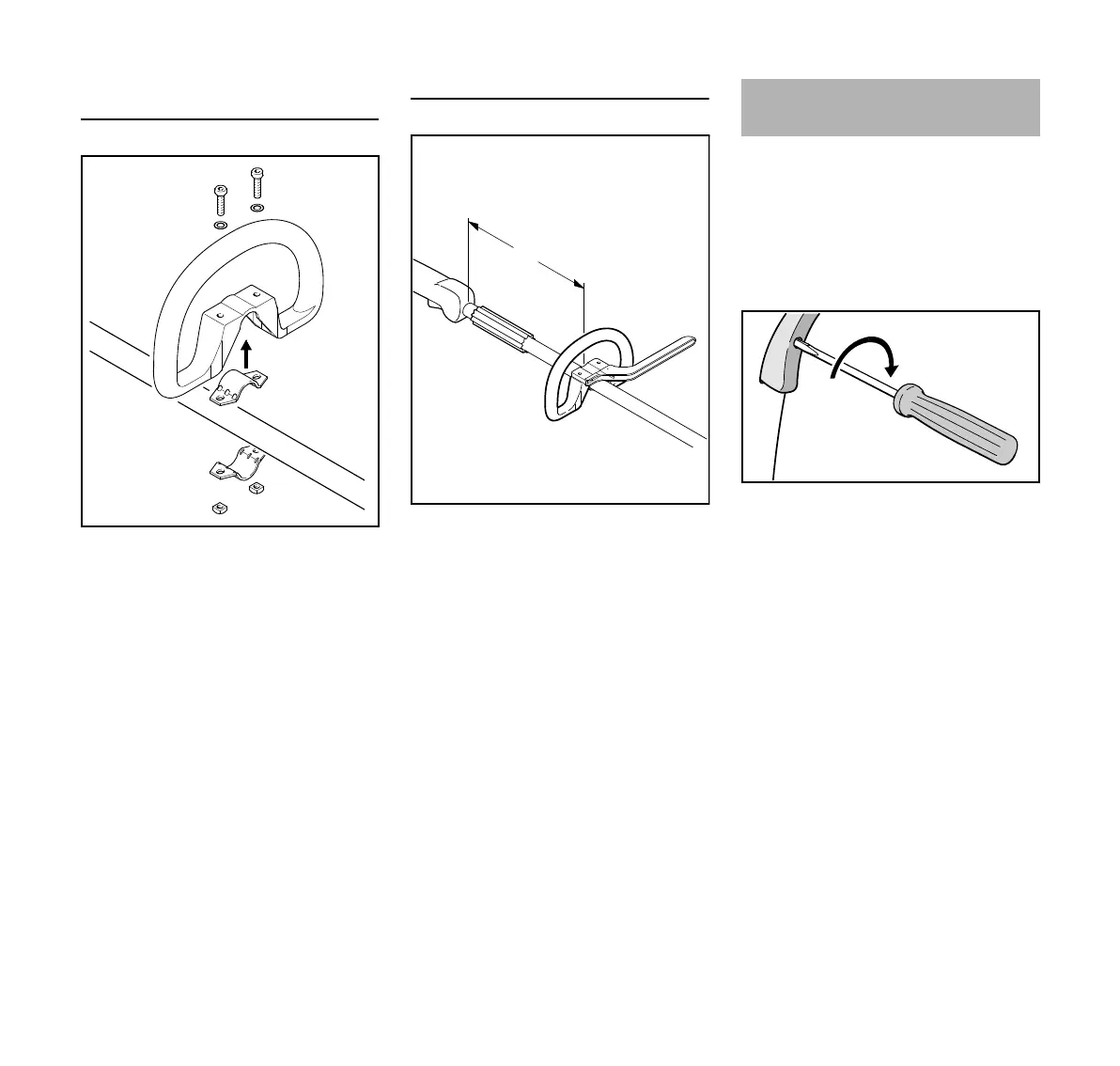

Montaje del mango tórico sin la barra de
defensa
N Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de
mando (5).
N Coloque la abrazadera (6) contra el
tubo de mando.
N Alinee los agujeros.
N Instale las arandelas (8) en los
tornillos (7) y meta los tornillos en
los orificios. Coloque las tuercas
cuadradas (1) y atorníllelas a fondo.
N Prosiga a "Fijación del mango
tórico".
Fijación del mango tórico
El mango tórico puede ajustarse de
acuerdo con la talla y el alcance del
operador y el uso, por medio de variar la
distancia (A).
Recomendación: la distancia (A) debe
medir aproximadamente 20 cm (8 pulg)
N Deslice el mango a la posición
requerida.
N Alinee el mango tórico (4).
N Apriete los tornillos hasta que no
sea posible girar el mango en el
tubo de mando. Si no tiene
instalada barra de defensa, fije las
tuercas de ser necesario.
El manguito (9) (no se usa en todos los
modelos) debe estar entre el mango
tórico y el mango de control.
Puede ser necesario corregir el ajuste
del cable del acelerador después de
armar el soplador o después de un
período prolongado de uso.
Ajuste el cable del acelerador solamente
cuando la unidad esté completa y
correctamente armada.
N Mueva el gatillo de aceleración en la
posición de máxima aceleración.
N Gire el tornillo cuidadosamente en
el gatillo de aceleración en la
dirección que indica la flecha hasta
que perciba una resistencia inicial.
Luego gírelo otra media vuelta en el
mismo sentido.
7
8
5
4
1
6
1
3
8
7
002BA614 KN
9
4
A
002BA615 KN
Ajuste del cable del
acelerador
002BA655 KN
