FSA 65, FSA 85
italiano
168

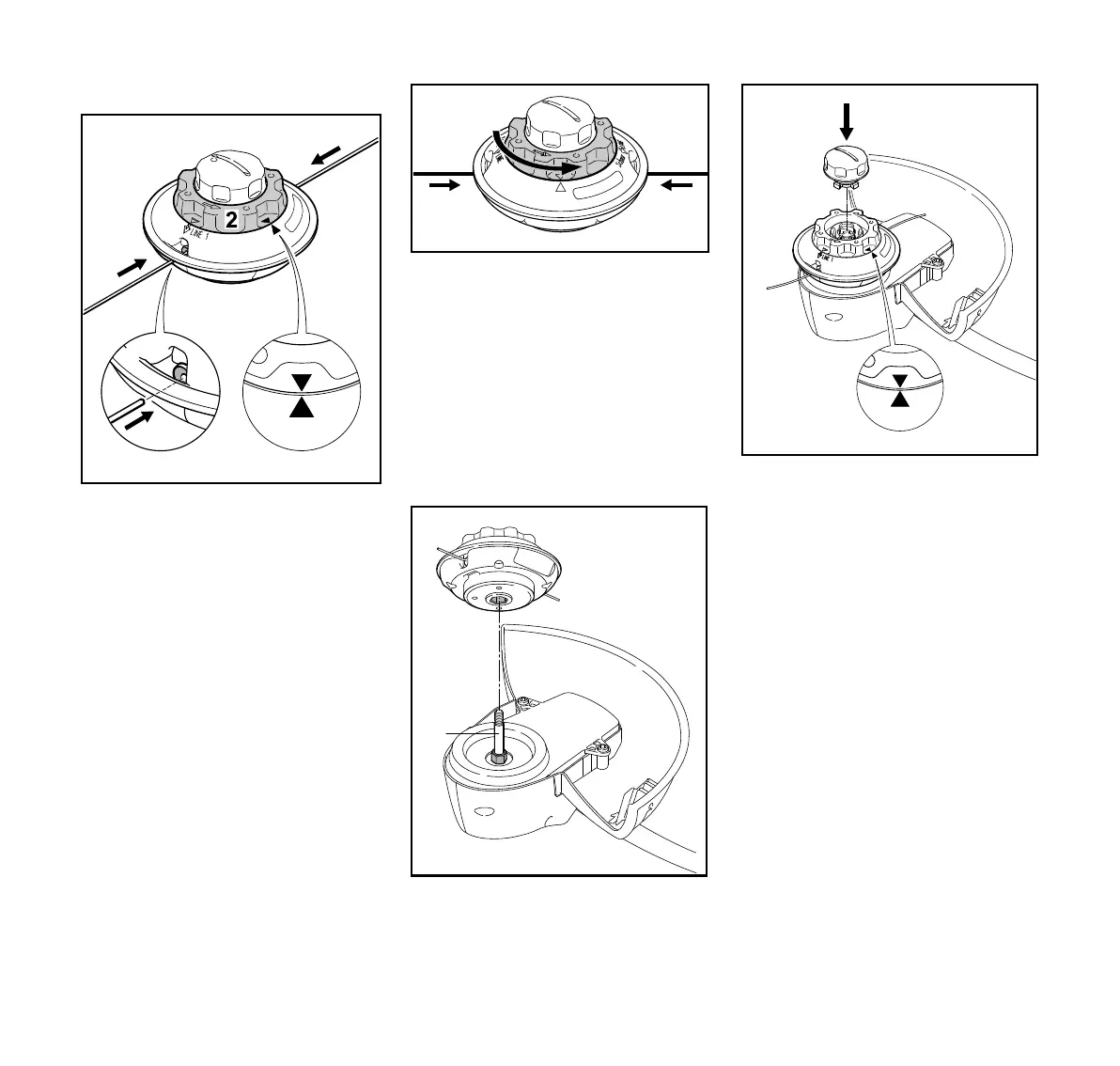

Avvolgimento del corpo bobina
N Usare filo con diametro di 2,0 mm
(colore verde)
N tagliare dal rotolo di ricambio (a
richiesta) due pezzi di filo, ognuno
lungo 2,5 m
N girare in senso antiorario il corpo
bobina (2) fino a portare le due
punte di freccia una di fronte all’altra
N infilare entrambi i fili, con le
estremità diritte, attraverso le
rispettive boccole (5), fino a
percepire la prima resistenza, nella
sede bobina (3) – continuare a
spingerli fino all’arresto
N tenere fermo il corpo della bobina
N girare in senso antiorario il corpo
bobina finché il filo più corto non
sporge ancora di circa 10 cm dalla
testa
N se necessario, accorciare a circa
10 cm il filo più lungo
La testa falciante è caricata.
Montaggio della testa falciante
N Calzare la parte superiore (6)
sull’albero (7) – innestando
l’esagono cavo (8) sull’esagono (9)
N girare in senso orario il corpo
bobina (2) sino a fare coincidere le
due punte di freccia – bloccare così
il corpo bobina
N innestare il coperchio (1) nel corpo
bobina (2), spingerlo fino all’arresto
e girandolo contemporaneamente
in senso orario
N girare il coperchio (1) fino all’arresto
e serrarlo a mano.
3
5
3905BA019 KN
3
3905BA020 KN
8
6
9
3905BA021 KN
7
1
2
3905BA022 KN
