0458-185-8621-A
45
español / EE.UU
3 Componentes importantes
5 Funda para cuchillas
Cubre las cuchillas de corte para reducir el riesgo de que
provoquen lesiones por contacto accidental durante el
transporte o el almacenamiento.
6 Desbloqueo del ajuste de las cuchillas
Desbloquea las cuchillas de corte para que se pueda
ajustar el ángulo de las mismas.
7 Enclavamiento del ajuste de las cuchillas
Se usa para fijar las cuchillas de corte al ángulo
deseado.
8 Compartimiento de la batería
Espacio en que se coloca la batería.
9 Palanca de bloqueo
Asegura la batería en el compartimiento de la batería.
10 Palanca Ergo
Mantiene el pestillo de retención en la posición
"desbloqueado".
11 Pestillo de retención
Boquea/desbloquea el gatillo.
12 Gatillo
Enciende y apaga el motor.
13 Mango de control
Mango para la mano trasera del operador.
14 Argolla de transporte
Para enganchar un arnés al cortasetos.
15 Pulsador
Activa los LED de la batería.
16 Batería
Suministra energía eléctrica al motor.
17 LED de la batería
Indican el estado de carga de la batería y muestran
mensajes de error sobre posibles fallos de
funcionamiento de la batería o de la herramienta
motorizada.
18 Correa para el hombro
Ayuda a sujetar el cortasetos mientras se trabaja con él.
# Chapa de identificación
Contiene los datos eléctricos y el número de serie del
producto.

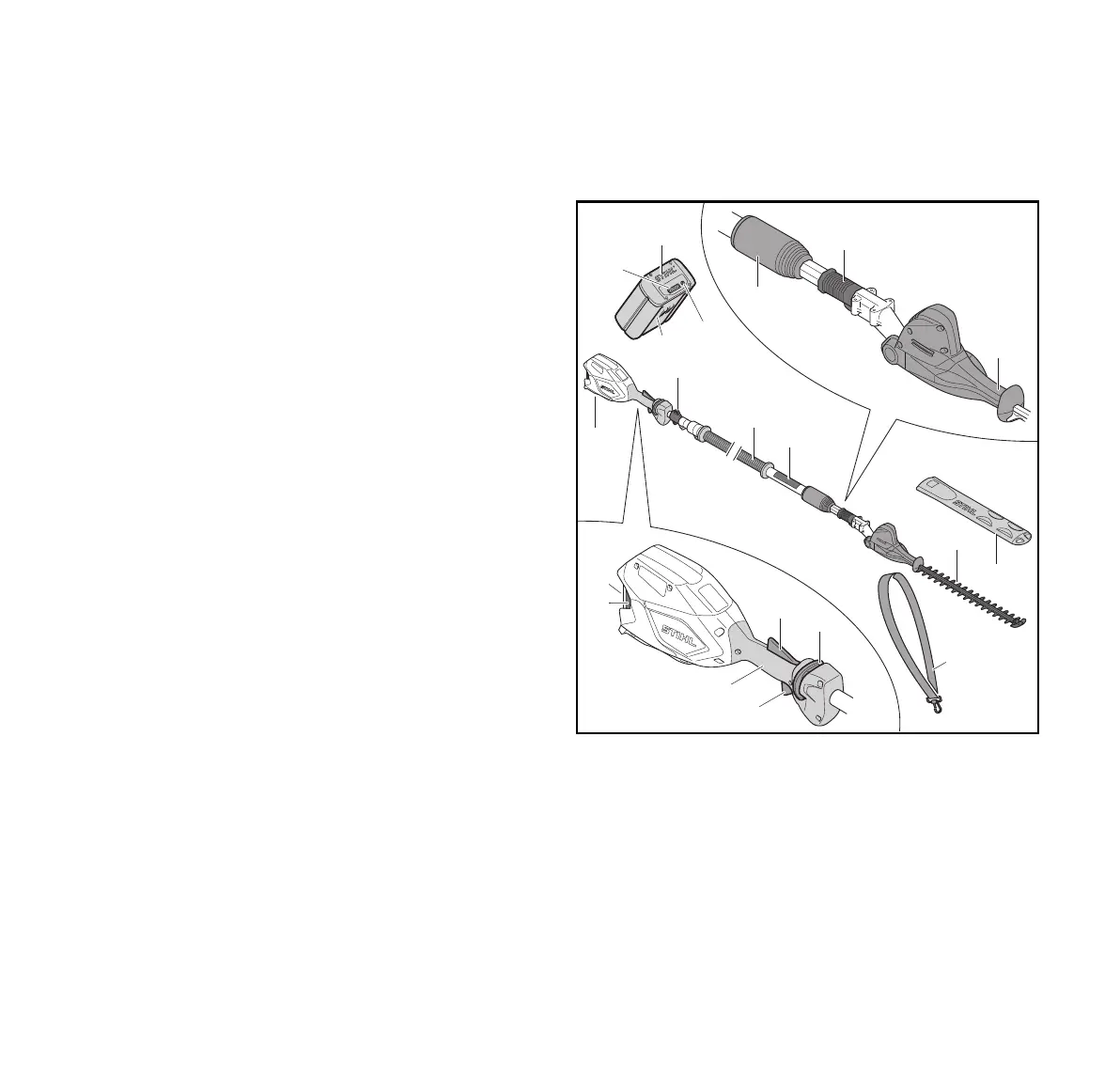

3.2 Cortasetos y batería HLA 86
1 Argolla de transporte
Para enganchar un arnés al cortasetos.
2 Mango delantero
Mango para la mano delantera del operador.
3 Tubo de mando
Eje del cortasetos.
4 Cuchillas de corte
Cuchillas de acero para cortar setos, arbustos y matas.
1
2
3
11
12
4
8
7
5
#
13
14
10
9
6
18
0000097078_001
16
15
#
17
