0458-722-8621-A
44
español / EE.UU
3 Componentes importantes
4 Pestillo de retención
Boquea o desbloquea el gatillo.
5LED
Indica el nivel de potencia de la máquina.
6 Bloqueo del gatillo
Se debe presionar mientras el pestillo de retención está
desbloqueado para permitir la activación del gatillo.
7 Mango de control
Mango para la mano trasera del operador.
8 Tomacorriente
Receptáculo para el enchufe del cordón de conexión.
9 Gatillo
Activa el accesorio de corte cuando se presiona junto
con la palanca de interruptor.
10 Palanca de bloqueo
Palanca para girar el mango trasero.
11 Tapón roscado
Cierra el agujero de llenado de grasa de la caja de
engranajes.
12 Protector de la mano
Ayuda a proteger la mano delantera del operador de las
ramas prominentes y otros materiales, y del contacto
con las cuchillas de corte.
13 Protector de la cuchilla de corte
Ayuda a proteger al operador contra el contacto con las
cuchillas.
14 Cuchillas de corte
Cuchillas de acero para cortar setos, arbustos y matas.
15 Protector de punta
Ayuda a proteger la punta de las cuchillas contra el
contacto con objetos macizos.
# Chapa de información
Contiene información eléctrica y el número de serie del
producto.

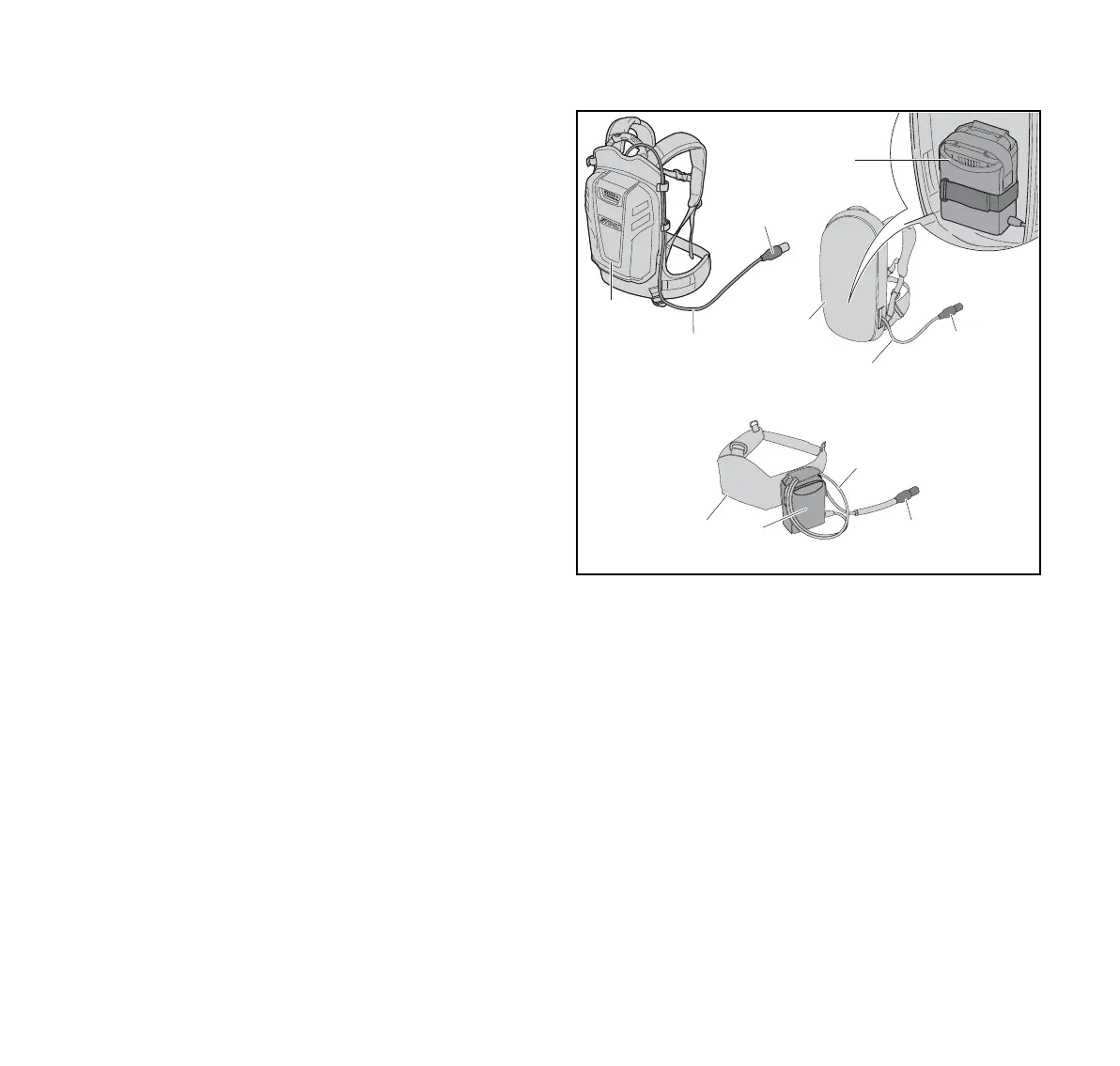

3.2 Opciones de arneses para la batería
La herramienta HSA 94 puede recibir alimentación de una
batería de mochila serie AR de STIHL. Como alternativa,
puede recibir alimentación de una batería AP de STIHL
cuando se usa en combinación con una bolsa para batería
AP y cordón de conexión de STIHL.
Hay una variedad de opciones de arneses que pueden
usarse con la HSA 94. (Las baterías, los arneses y otros
accesorios se venden por separado).
1 Batería de mochila STIHL AR
Batería de mochila.
2 Cordón de conexión
Transmite la corriente eléctrica de la batería al
cortasetos.
3Enchufe
La parte del cordón de conexión que se enchufa en el
receptáculo del cortasetos.
4
2
3
3
2
6 5
5
1
2
3
0000-GXX-5481-A1
