MS 193 T
français
59

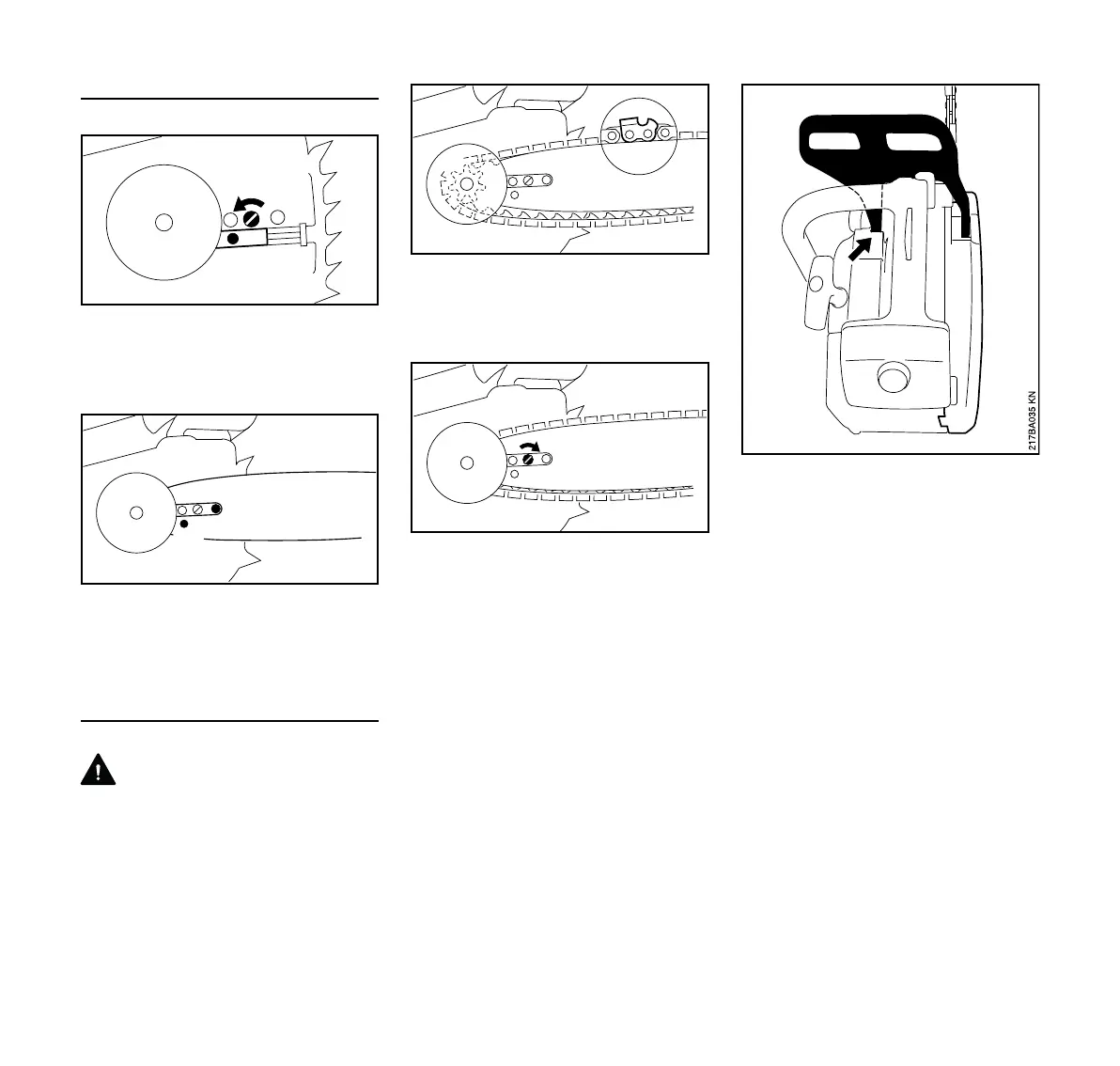

Montage du guide-chaîne
N Tourner la vis (7) vers la gauche
jusqu'à ce que le coulisseau de
tension (8) bute contre le bord de la
découpure du carter, à gauche ;
N placer le guide-chaîne sur la vis (9)
et passer le trou de calage (10) sur
le tourillon du coulisseau de
tension.
Montage de la chaîne
AVERTISSEMENT
Mettre des gants de protection – risque
de blessure sur les dents de coupe
acérées.
N Faire passer la chaîne autour du
pignon (11) et la poser sur le guide-
chaîne – les tranchants des dents
doivent être orientés vers la droite ;
N tourner la vis (7) vers la droite
jusqu'à ce que la chaîne présente
seulement très peu de mou sur la
partie inférieure du guide-chaîne –
et que les talons des maillons de
guidage et d'entraînement soient
bien introduits dans la rainure du
guide-chaîne ;
N remonter le couvercle de pignon –
le tourillon du palier du protège-
main doit se prendre dans la douille
– et serrer seulement légèrement
l'écrou à la main ;
N pour continuer, voir « Tension de la
chaîne ».
142BA059 KN
7
8
142BA060 KN
10
9
11
142BA061 KN
7
142BA062 KN
